Fluke 4322 自動壓力校準系統

當您的校準能力無法滿足各種各樣的校準需求時

利用福祿克的Fluke 4322自動壓力校準系統，幾乎任何用戶都可以校準幾乎任何壓力計、傳感器、變送器或開關——包括真空、復合壓、絕壓和高壓設備，提供高端的實驗室級性能，使用范圍非常廣泛，工作臺或現場應用均適用。

Fluke 4322系統最初設計旨在滿足美國海軍對堅固、準確、易用的單臺壓力校準系統的苛刻要求，無論是新手還是高級技術人員都可以利用這種系統進行所有重要的壓力校準，無論在船上還是在岸上。對于在性能、堅固性或易用性方面不容有失的校準工作來說，它是理想的壓力校準系統。

特性一覽

·控制和測量壓力，真空至70MPa (10,000psi)，標稱準確度為±0.1%讀數

·重量輕、緊湊、堅固、易攜帶，適用于現場校準

·集成的防污染系統支持直接校準氣壓和液壓表，無需清潔

·利用內置泵，可實現自動校準，真空至2MPa (300psi)，無需外部壓力或真空源

·可實現大部分壓力工作負荷下的高效、安全、無誤校準

如此直觀，幾乎人人可用

如果使用不當，即使是任何校準器都可能發生故障或產生錯誤結果。盡管Fluke 4322兼具令人印象深解的功能和各種強大特性，但其在設計上非常易于使用，即使是新手，稍微培訓后即可信心十足地執行壓力校準。直觀的圖形化界面采用引導式菜單，指導用戶逐步完成線性化工作流程，以設置和執行壓力校準。物理控制開關簡單且標記清晰；連接部位方便組合和拆開。系統組件重量輕且結構緊湊，便于攜帶，適用于現場校準，或用于傳統的校準實驗室。

高壓工作，安全性不受影響

Fluke 4322自動壓力校準系統擁有幾項重要的高壓安全特性。高壓連接采用“快接”設計，帶有集成式安全聯鎖裝置。管道、適配器和軟管額定承受至少四倍于工作壓力的爆破壓力。測試軟管采用不銹鋼編織保護套以防止損壞。

壓力控制器支持過壓保護，自動釋放任何高于最高工作壓力的壓力。如果電力中斷，控制器釋放壓力并恢復至安全的排氣狀態。

壓力控制器和遠程手操器上均設有非常顯眼且方便操作的“中止”按鈕，如需要，可以立即停止控制并釋放壓力。

即使在最惡劣的環境下也能實現可靠性能

該系統經過測試，即使在最極端的環境條件下，也能夠提供始終如一的高端性能。設備組件封裝在經過加固的深沖鋁質外殼內，保護其不受惡劣條件影響，例如遠洋輪船環境。獲得專利的CalCheck功能采用冗余傳感器，最小化不確定度，并盡早捕獲故障或超差條件。

氣體介質集成有防污染功能，利用1臺校準器即可校準所有類型的壓力設備，不會污染氣體系統或?qū)⒉患嫒莸囊后w引入至氣動系統。

模塊化架構，維護方便

壓力產生和控制組件及硬件采用模塊化結構，可在最小化停工時間的同時輕松執行預防性維護和支持。Fluke 4322控制器還具有即插即用壓力測量模塊，簡化校準支持。可通過內置自動校準程序在控制器內對該模塊進行校準或?qū)⑵洳鹣滤腿バ?zhǔn)。模塊采用顏色編碼，可通過前面板快速訪問，利用手指旋轉緊固件即可輕松拆下和替換。

Fluke 4322壓力控制器

Fluke 4322壓力控制器是4322自動壓力校準系統的主要組件，其本身就是功能強大的校準器。這種便攜式、易于使用的工具包兼具了極其廣泛的測量范圍和控制能力以及高級特性。

簡單、準確的壓力測量

Fluke 4322壓力校準器提供0.1%讀數的一年期測量總不確定度，低壓至10,000psi (70MPa)。利用簡單但準確的百分比讀數測量性能，可以信心十足地校準各種工作負荷，確保測試不確定度比(TUR)符合要求。

四個即插即用的壓力測量模塊和氣壓模塊負責為壓力控制器實現非常寬的量程。使用期間，4322自動無縫切換模塊量程，以便每個測量點和工作模式均可以采用合適的壓力模塊。

所有壓力模塊均內部?jī)?chǔ)存特征化和校準信息，可在系統間互換，從而簡化校準支持和防止停工。利用手指旋轉緊固件，通過前面板可輕松拆下和替換模塊。

每個Fluke 4322壓力校準器的壓力測量模塊均具有三個冗余壓力傳感器，這三個傳感器的輸出被自動平均，以降低測量的總不確定度。獲得專利的CalCheck特性自動監測和比較全部三個傳感器，以檢測模塊內的損壞或超差條件，從而在導致嚴重錯誤和代價不菲的召回之前防止?jié)撛诘臏y(cè)量錯誤。

自動壓力生成和控制

Fluke 4322壓力控制器具有自動壓力控制功能，從低絕壓和負表壓至10,000psi (70MPa)。4322壓力控制器采用突破性的高速壓阻式閥門技術，可以比其它任何高端臺式或機架式控制器更快速地設置和準確控制壓力至極限。

壓力控制器還內置自動真空和壓力生成和控制功能，可校準從低于1 inHg (0.5psi, 3.5kPa)絕壓至300psi (2MPa)的設備，無需任何外部壓力或真空源。壓力控制器采用獲得專利的泵控制技術，可更迅速地控制、生成較低絕壓，并比其它基于泵的壓力校準器更加精確地進行控制。

Fluke 4322壓力控制器提供可調控制設置和多種控制模式，可有效地滿足被校準UUT對精度的要求。

集成式防污染系統

Fluke 4322壓力控制器具有集成式防污染系統(CPS)，可防止出現會導致代價不菲的停工、損壞和測量錯誤的污染情況。 CPS保證遠離控制器單向流動，防止液體和顆粒污染物進入壓力控制器。當控制器將干凈氣源通過CPS引入測試電路內時，完成向上壓力沖程；通過位于CPS上的清洗電磁閥(壓力控制器外部)，完成向下壓力沖程。已經從UUT中排出的氣體和任何液體均不會被吸至控制器內，而是通過CPS排放至廢料瓶?jī)?nèi)以進行廢棄處理。

福祿克采用模塊式的CPS設計，方便更換，進一步防止了UUT交叉污染。用一只手，只需幾秒鐘就可以將CPS從4322壓力控制器上拆下。CPS模塊采用顏色編碼，以區分“干凈”和“臟污”維護。無需工具，只需幾分鐘就可以打開并清潔CPS組件。

直觀的用戶界面

Fluke 4322壓力控制器采用橡膠材質的直接功能鍵以實現常見操作，以及鍵盤以用于數字輸入。利用選擇/調節旋鈕，可在壓力校準期間快速增加和降低壓力，并高效地瀏覽菜單。

高級圖形化用戶界面(GUI)方便查看和編輯校準器設置；設置、存儲和執行測試配置；儲存結果；并利用標準打印機直接打印校準報告。4322還具有一整套遠程SCPI功能，可通過USB2.0 B型、IEEE 488.2或RS-232連接進行訪問，實現完全自動化。

盡管kPa 4322壓力校準器是先進的高性能、多功能壓力校準器之一，但GUI使其使用起來相當簡單和方便。利用“正常”工作模式，可輕松進行日常校準工作，而利用“高級”模式，經驗更為豐富的用戶可充分利用高級特性。

“正常模式”下工作時，設置和執行校準時只顯示必要信息。顯示屏的上半部分為一個窗口，清晰地顯示壓力測量值和控制值及設置相關通信。顯示屏的下半部分為引導式菜單，以直觀的、線性化工作流程引導您逐步設置和執行壓力校準序列。校準期間顯示帶有合格/不合格標準的校準結果，并將其保存以供稍后下載?？赏ㄟ^壓力控制器上的USB連接直接生成校準報告并將其發送至標準打印機。

利用“高級模式”，可不用按照說明的校準順序逐步控制和測量壓力，利用該模式，可訪問設置、數據和不常用的信息。

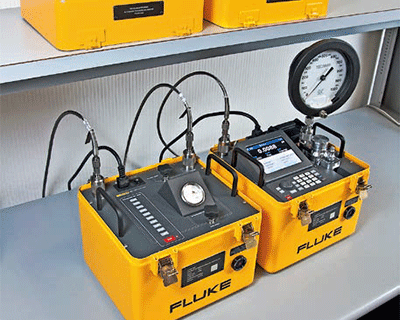

Fluke 4322增壓器

Fluke 4322增壓器可將N2氣罐或其他干凈氣體介質的氣源壓力增加至高達10,500psi，以實現高壓校準。

增壓器采用獲得專利的旋轉凸輪設計，驅動活塞快速生成目標輸出壓力。由于壓力由四個串聯在一起、交替進行壓縮過程的活塞生成，所以4322增壓器可生成平滑的高壓輸出，沒有傳統的單活塞氣體升壓器通常具有的明顯壓力波動。

該增壓器由一個高性能無刷伺服電動機驅動，帶有變速控制，因此可安靜工作，無需設備級壓縮空氣進行驅動或液體潤滑。

工作時，只需按下增壓器薄膜鍵盤上的相應按鍵，即可選擇目標增壓壓力，從1,000至10,000psi (7至70MPa)，步長為1,000psi (7MPa)。增壓器控制變速電動機來生成和維持提供給壓力控制器的壓力。

典型校準期間，4322要足夠快地生成壓力以滿足4322壓力控制器氣體消耗的速度。按需生成壓力，無需再對高壓蓄壓器預充電，從而縮短設置和工作時間，提高安全性。

Fluke 4322附件

利用各種附件，可優化Fluke 4322自動壓力校準系統，以適應各種應用。

手持式遠程手操器

在工作現場，并非總是可以方便地訪問要校準的壓力測量設備。利用Fluke 4322便攜式遠程手操器，可校準哪怕是最難以觸及的壓力設備，同時安全、高效地安置用戶和設備。

遠程手操器重量輕、緊湊且堅固。旋鈕、橡膠材質的功能鍵和背光的圖形化用戶界面模擬4322壓力控制器的控鍵和用戶界面，可實現單手壓力控制和逐步執行校準序列。遠程手操器具有電氣開關測試連接和測試線，可實現完全自動化的壓力開關測試。

將其與3m (10 ft)測試軟管選件搭配使用時，可靈活地在狹窄、復雜的工作區內工作。

可利用遠程手操器來執行如下任務：

·操作校準器，同時在遠端或其他被遮擋的角度讀取UUT輸出。

·在地板或其他水平表面上設置校準器，同時在不同高度讀取UUT輸出。

·在危險區域進行校準時，可站在安全距離或保護屏障后面進行校準。

便攜式壓縮氣罐組件

提供便攜式壓縮氣罐選件，為4322壓縮校準系統提供氣源，以實現高于300psi (2MPa)的高壓力控制器泵壓力下的工作。鋁質氣罐重量輕，具有截止閥，帶有安全閥和軟肩帶，方便攜帶。

氣罐可利用高達2,000psi (14MPa)的氣源進行充氣以實現現場校準。含有可拆卸的自排氣調節器和帶快接適配器的高壓供氣軟管，所以可快速、安全地將氣罐連接至4322安全控制器或增壓器。

注：4322便攜式氣罐經認證，符合美國交通運輸部(USDOT)的相關規范。氣罐的使用、填充和運輸應符合地方法規要求和/或在某些區域內禁止使用。

高壓柔性軟管和適配器

Fluke 4322自動壓力校準系統具有測試連接和軟管選件，可進一步提高易用性和安全性。

Fluke 4322自動壓力校準系統內的高壓連接支持福祿克IQC70系統。IQC70適配器為聯鎖式快接壓力接頭，工作壓力可高達10,000psi (70MPa)。公頭適配器(插頭)可輕松插入至母頭適配器(連接器)，通過固定連接器上的插銷使其連接并就位。斷開連接時，只需按連接器上的套管即可將插頭從固定插銷上釋放下來。在連接處施加壓力鎖定套管和插銷，使其就位，防止插頭和連接器斷開，直至從系統上拆下壓力源。

Fluke 4322壓力控制器、CPS和增壓器的氣源、輸出和測試端口均支持IQC70連接頭。IQC70插頭適配器可滿足各種壓力連接類型和尺寸的需要，校準期間，可輕松地直接將UUT安裝至4322壓力控制器測試端口。利用創新的IQC70設計，即使加壓時，插頭也可以在連接器中旋轉，所以可以對UUT進行調整定位以實現極佳可視性。

如果UUT無法直接安裝至壓力控制器，提供3米(10英尺)測試軟管選件，用以擴展測試端口。4322測試軟管的額定工作壓力為10,000psi (70MPa)，而且非常輕便和靈活。不銹鋼編織護套保護耐用的高壓軟管，防止意外捏扁或剪斷。測試軟管的顏色編碼與CPS模塊一致，所以可以輕松區分“干凈”和“臟污”維護管道。

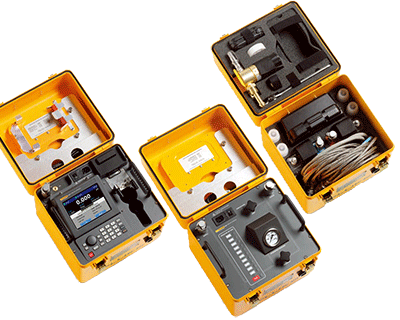

配置Fluke 4322自動壓力校準系統

Fluke 4322自動壓力校準系統可以組合成不同配置，以滿足對便攜性和性能的各種需求。

僅Fluke 4322壓力控制器單元

該設備僅由交流市電供電，提供自動真空和壓力控制和測量，0.5psi (3.5kPa)絕壓至300psi (2MPa)。

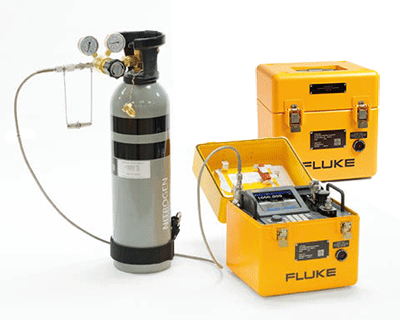

Fluke 4322壓力控制器，帶便攜式氮?dú)夤藿M件

利用便攜式壓縮氣罐或其他壓縮測試氣源，4322壓力控制器自動壓力控制可擴展至2,000psi (14MPa)或接近的氣源壓力。

Fluke 4322壓力控制器，帶便攜式氮?dú)夤藿M件和增壓器設備

增壓器設備僅采用交流市電供電，使用氣罐提供的壓縮氣體(自動壓力控制擴展至10,000psi (70MPa))，可安全、快速、安靜地按需生成壓力。
