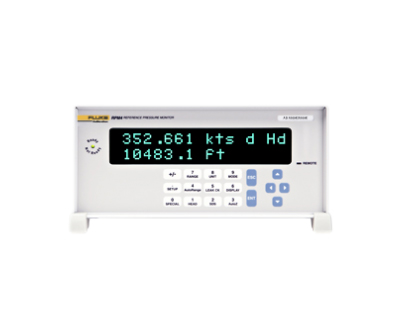

Fluke RPM4-AD 參考壓力監測器 大氣數據測量儀
Fluke RPM4-AD是 RPM4精密壓力測量儀的特殊配置,用于測量高度、空速等大氣數據
? 支持絕壓和差壓模式
? 支持Pt、Ps、Qc測量
? 具確定度有極低的測量
? 根據用戶設定的采樣時間,自動生成采樣速率
? 具有泄漏測試功能
? 結構緊湊
? SDS系統可以在過壓時保護系統
? 包含 RS232和IEEE-488接口
? 提供電池組
? 大氣數據測試的理想之選
技術指標
通用指標 |
電源 | 85~264Vac,50/60Hz,最大功耗25VA |
工作溫度范圍 | 15~35°C |
儲存溫度范圍 | -20°C~70°C |
震動 | 符合MIL-T-28800D標準 |
重量 | 5kg (11 lb) |
尺寸 | 10cm高 x 22.7cm寬 x 24cm深 (3.9in. x 9.3in. x 9.5in.) |
通信端口 | RS232(COM1、COM2)、IEEE-488.2 |
測量參數 |
壓力量程 | 低位Q-RPT | 高位Q-RPT | Qc(海平面) |
A160K/A160K | 160kPa絕壓 (23psi) | 160kPa絕壓 (23psi) | 60kPa (8.7psi) |
A160K/A350K | 160kPa絕壓 (23psi) | 350kPa絕壓 (51psi) | 250kPa (36psi) |
高度 |
A160K/A160K | -4 000~20 000m (-13 000~66 000ft) |
A160K/A350K | -4 000~30 000m (-13 000~100 000ft) |
空速 |
A160K/A160K | 0~1020km/hr (550kts) |
A160K/A350K | 0~2040km/hr (1100kts) |
工作介質 | 清潔、干燥、無腐蝕的氣體 |
壓力連接件 |
Ps、Pt | AN-4外螺紋 |
VENT、ATM | 10-32 UNF |
壓力極限 | A160K Q-RPT | A350K Q-RPT |
最大工作壓力 | 160kPa絕壓 (23psi) | 350kPa絕壓 (51psi) |
最大無損壓力 | 200kPa絕壓 (29 ipsi) | 370kPa絕壓 (54psi) |
最大SDS保護 | 10MPa (1500psi) |
CE認證標識 | 提供,必須指定 |
|
|
|
|
|
型號配件
型號 | 描述 |
RPM4-AD A350Ka/A160Ka | 參考壓力監測器,空氣數據版本(固定翼) |
RPM4-AD A160Ka/A160Ka | 參考壓力監測器,空氣數據版本(旋翼) |
配件 | 描述 |
機架安裝套件 | 標準19in機架安裝工具機架 |
真空參考套件,220V | VA-PPC/MPC-REF,220V用于PPC EXHAUST端口(220V)的真空泵套件(部件號3584486) |
腳踏開關 | 遠程[ENTER]腳踏開關 |
3069536MPC1-1000 | 手動氣壓控制器 |
