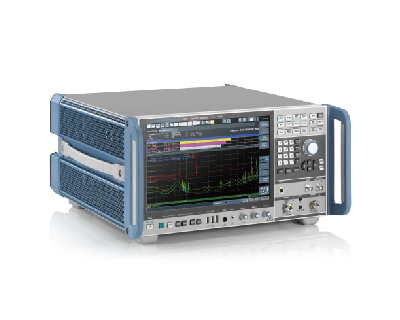

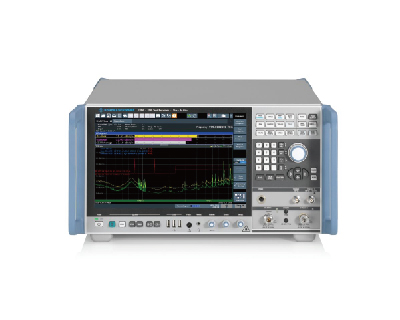

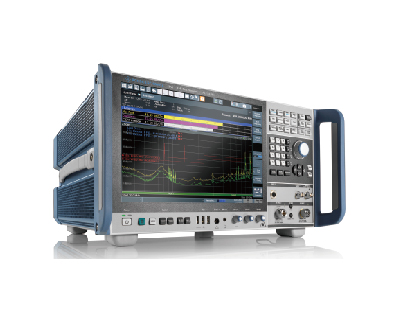

R&S?ESW系列  EMI測試接收機

高端一致性 EMI測試接收機具有出色的射頻特性、高帶寬、CISPR 多標準 APD 測量功能或外部混頻器，可執行超快速測量。

R&S?ESW EMI 測試接收機適用于一致性測試

R&S?ESW具有杰出的射頻特性、出色的動態范圍和令人滿意的測量精度，是快速、可靠地進行認證測量的絕佳之選。它滿足 CISPR、EN、MIL?STD-461、DO?160 和 FCC 標準的嚴苛要求。憑借基于 FFT 的時域掃描，R&S?ESW 能夠非?？焖俚夭东@干擾頻譜并進行加權。帶瀑布圖功能的實時頻譜分析甚至可用于詳細分析極短的干擾信號。儀器的多視圖模式便于同時顯示多個操作模式的結果，保障使用簡便。

主要特點

    ?頻率范圍1Hz 至 8GHz、26.5GHz 或 44GHz

    ?出色的動態范圍和準確度，顯示平均噪聲電平-169dBm 典型值

    ?符合 CISPR 16-1-1、ANSI C63.2、MIL?STD?461 和 FCC 標準

    ?通過基于 FFT 的時域掃描實現超快速測量

    ?支持實時頻譜分析，具備 80MHz 帶寬（選件）

可用型號

特性與優點

符合性測試 —— 符合所有相關標準

R&S?ESW 符合 CISPR 16-1-1、ANSI C63.2、MIL?STD?461 和 FCC 標準，并提供所有必需的帶寬和檢波器。儀器預先配置限值線并實現測試自動化，非常適合根據所有相關標準執行 EMI 測試。

杰出的射頻性能 —— 滿足嚴格要求的射頻性能

R&S?ESW 具有寬動態范圍和高靈敏度，能夠滿足嚴格的 EMI 一致性測試要求。接收機具有低噪聲并內置 21個預選濾波器，保障測量準確可靠。

高級用戶界面 —— 保障快速且高質量的測試

R&S?ESW 配備觸摸屏，便于在12.1" 顯示屏上便捷、簡單地進行操作。接收機額外配有兩個可自定義旋鈕，并且可配置不同功能，例如設置分辨率帶寬、射頻衰減和測量時間。

快速掃描 —— 時域掃描實現快速測量

速度非常重要。R&S?ESW 提供基于 FFT 的超快時域掃描，速度是傳統模式的若干倍。儀器只需數毫秒即可完成 CISPR 頻段掃描，并實時測量頻率分段中高達 30MHz 的傳導干擾。附加的快速時域掃描模式可進一步提高預測試的測量速度。

實時測量 —— 解析極短干擾

R&S?ESW 可實時不間斷地捕獲信號，帶寬最高達 80MHz。即使是極短脈沖，儀器也可以在余輝頻譜和瀑布圖中直觀地進行分辨和顯示。這些顯示功能可以檢測在其他情況下隱藏的信號。實時頻譜分析選件有助于輕松識別偶發信號、脈沖信號或漂移信號。
