R&S?AdVISE 視覺檢測軟件

根據攝像頭信號評估自動監控被測設備

R&S?AdVISE 視覺檢測軟件可在測試過程中針對被測設備 (EUT) 自動執行視覺監控。這可消除人為疏忽的問題，確保結果可重復并簡化測試結果記錄。典型應用包括使用 R&S?EMC32 和 R&S?ELEKTRA 測試軟件執行 電磁敏感度(EMS) 測試。

主要特點

  ?提供多種行之有效的測試方法

  ?連續并行監控被測設備上多達 16 或 32（可選）個區域

  ?節省時間，消除人為疏忽的問題

  ?通過實時圖像跟蹤補償抖動（可選）

  ?采用系統軟件控制，獨立運行

特性與優點

系統概念 —— 靈活且經濟實惠

?可在任何滿足最低系統要求的 WindowsTM 7/10 控制器上運行

?R&S?EMC32 或 R&S?ELEKTRA 等控制軟件可在同一控制器上運行

?使用現成的便攜式幀抓取器抓取視頻

?支持所有帶 DVI、HDMITM 或 HD-SDI 接口的攝像頭

?支持使用多畫面輸出同時分析至多四個攝像頭的視頻

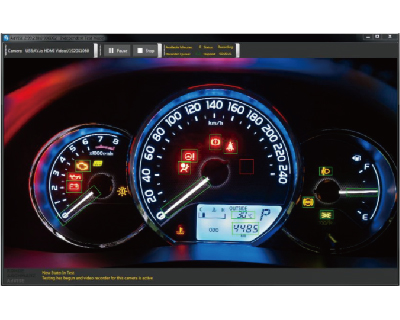

一流的分析效率 —— 感興趣區域

感興趣區域 (ROI) 是用戶用于定義 R&S?AdVISE 系統使用方式的相關機制。廣泛的分析方法涵蓋多種視覺檢測：

?照明強度

?用于文本和數字的光字符識別 (OCR)，帶 R&S?ADV-K1060 選件

?指示器亮度和顏色

?模擬指示器位置

?有/無符號和圖標

?更改數字和字體

?閃光指示器特性

?動作定格

?自動監控——使用 R&S?ADV1062 選件檢查有用或干擾噪聲；

圖像跟蹤 —— R&S?ADV-K1062 選件

?即使因電機移動、轉盤搖晃或攝像頭懸架不穩定而造成圖像抖動，也可自動進行視覺檢測。

?簡單地重新放置攝像頭

虛擬攝像頭 —— R&S?ADV-K1050 選件

R&S?AdVISE 還可以使用 R&S?ADV-K1050 虛擬攝像頭選件分析已完成測試的視頻記錄。

?支持多種視頻文件容器和視頻格式

?與實時運行時操作相同

視頻協議和測試報告 —— 集成式協議實用工具

R&S?AdVISE 可生成視頻協議與事件列表。集成式視頻播放器具備索引功能，為系統提供出類拔萃的可用性。借助此功能，用戶只需單擊事件信息，即可跳轉到視頻中該事件的位置。用戶也可使用播放器將單幀視頻保存為 JPEG 圖像或保存視頻片段，以便用于報告或存檔。事件列表可另存為 PDF 格式的測試報告。

遠程控制 —— R&S?AdVISE 具備通用和擴展遠程控制接口

通用遠程控制接口：

?適用于任意外部控制軟件

?將通過/未通過摘要信息傳輸至控制軟件

?控制軟件可傳輸測試信息，以將其插入傳入視頻和記錄視頻

擴展遠程控制接口：

?可用于羅德與施瓦茨電磁兼容 (EMC) 控制軟件 R&S?EMC32 和 R&S?ELEKTRA；

?功能與通用接口相同

?此外還可提供各個 ROI 的測試結果，以便在 R&S?EMC32 中進行圖形處理；
