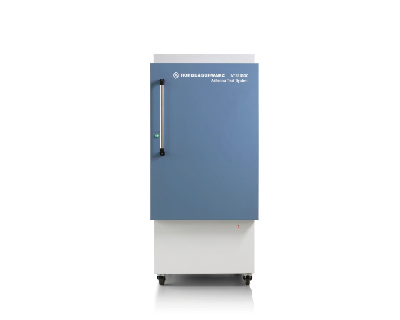

R&S?ATS1500C 汽車電子雷達天線測試屏蔽暗箱

非常適用于開發、驗證和校準

汽車電子雷達傳感器的必備測試解決方案

基于 CATR 的便攜式全電波暗箱，性能一流

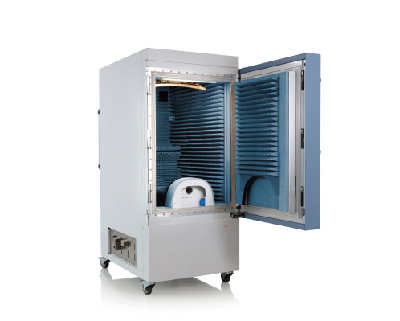

R&S?ATS1500C天線測試暗箱采用緊縮場(CATR)技術，包含鍍金拋物面反射器和雙軸定位器以定位被測設備的3D移動。 測試暗箱可與R&S?AREG800A和其他先進的羅德與施瓦茨測試與測量儀器相結合以用于多種應用，包括天線特征校準、雷達驗證、干擾測試、ETSI RED和FCC帶內預一致性測試以及角度校準。R&S?AREG800A的前端天線直接集成為饋電天線。測試暗箱還可以配備通用饋電天線（60GHz至90GHz），以與R&S?AREG800A或信號與頻譜分析儀等其他測試儀器（通過通用WR12 波導饋通件）共同使用。

主要特點

? 頻率范圍：帶內60GHz～90GHz；帶外6GHz～110GHz

? 屏蔽效能 >90dB（典型值）

? 靜區? 30cm，反射器：平均振幅錐度<1.5dB；平均振幅紋波<0.5dB

? 針對77/79GHz汽車電子雷達傳感器執行帶內OTA測量

? 暗箱尺寸僅為1.3m²，并具有CATR雙向拋物面反射器

? 用于測試孔徑尺寸最大為30cm的雷達模塊

? 配備高速、高精度3D傾斜定位器

? 具有超低反射率和非凡的屏蔽效能

? 用于汽車電子雷達研發、校準、驗證、預一致性測試

特性與優點

緊湊型暗箱提供遠場條件 —— 先進的CATR反射器支持間接遠場測量

針對孔徑為10cm的77/79GHz 4D成像雷達測量天線特性時，起始遠場條件需要大于5m。R&S?ATS1500C尺寸為1.3 m²，能夠使用拋物面CATR反射器測量遠場天線特性，無需使用大型固定暗箱。反射器經過專業設計和制造，可創建直徑為30cm的大靜區并支持雙向運作。

研發、校準和驗證 —— 支持廣泛應用，充分利用雷達傳感器

與R&S?AREG800A汽車電子雷達回波發生器結合使用時，測試系統能夠非常準確地模擬具有不同距離、速度和雷達散射截面積(RCS)的目標?？焖倬_的3D定位器可模擬運行中的雷達傳感器，并確保出色的測量可重復性。這款測試系統解決方案非常適合雷達驗證和校準。

測試系統可與其他測試儀器結合使用，以測量天線輻射方向圖、等效全向輻射功率(EIRP)和工作頻率范圍等，或在干擾環境中測試接收機的穩定性。

優異的暗箱質量 —— 出色的屏蔽效能和一流的吸波材料實現低反射

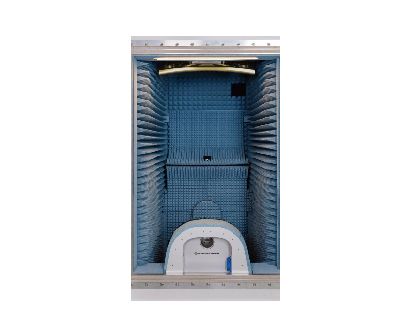

R&S?ATS1500C是一款全電波暗箱，屏蔽效能超過90dB。它內置一流的錐形吸波材料并采用優化布局，顯著減少了虛假目標的數量，為格外敏感的高端汽車電子雷達提供了理想的測試環境。

高速、高精度定位器 —— 精確執行角度測量的前提條件

3D傾斜定位器專用于單極化汽車電子雷達測試。定位器的高度可調節，確保被測設備始終對準并位于旋轉中心。定位器的雙軸均支持大傾斜角以滿足汽車電子雷達的要求，且角分辨率為0.03°，可執行精確的測量和雷達校準。

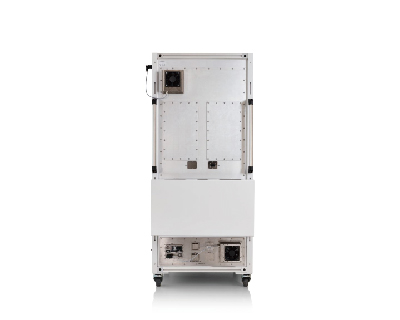

便捷、靈活 —— 提供廣泛的通信接口和饋通件

直觀的Web圖形用戶界面可用于控制3D定位器。定位器還能夠使用類似于SCPI的簡單命令通過以太網進行控制，可以非常輕松地集成到軟件中。多種饋通件可用于靈活適應被測設備的不同要求。這能夠滿足各種測試需求，同時不會影響暗箱的屏蔽效能。
