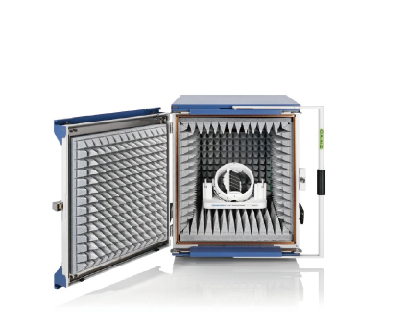

R&S?DST200   射頻診斷屏蔽暗箱

準確進行無線設備輻射測試

    體型小巧的OTA測量裝置

R&S?DST200射頻診斷暗箱在開發過程中提供了理想的射頻分析環境。它支持廣泛的無線設備輻射測試應用，并且可安裝在每個研發實驗室的工作臺上，在產品設計和優化階段始終可用。R&S?DST200有效幫助在最終型式批準階段實現較高的一次通過率，節省了時間和成本。

R&S?DST200為研發、質量保證、生產和服務階段所需的輻射測試提供支持。

主要特點

?高效的電波射頻暗箱，屏蔽效能超過110dB

?寬頻率范圍 400MHz至18GHz

?適用于OTA測量的自動3D定位器

?緊湊尺寸，適用于任何實驗室環境

?獨特設計確保長期維持一流的屏蔽效能

特性與優點

產品開發周期更短 ——

多標準智能手機等尖端無線設備采用精密設計，需要進行大量的測試和驗證。在開發過程中，必須在特殊的測試環境中使用專用工具執行輻射測試。為了盡量減少總擁有成本，測試工具和環境應支持在不同場所靈活部署。

高測量精度和可重復性 ——

R&S?DST200 緊湊型射頻屏蔽電波暗箱集成寬帶交叉極化或圓極化測試天線，適用頻率范圍介于400MHz 至 18GHz。

優化錐形射頻吸波材料的設計和布局，由此在被測設備測試位置實現自由空間條件。這可以最大程度地減少被測設備的寄生負載，以及暗箱框架中導電部件引起的天線失諧程度。

寬帶測試與通信天線 ——

R&S?DST200 的所有測試天線均設計為單一模塊，用戶可以打開R&S?DST200頂蓋輕松更換天線。通信天線R&S?DST-B270和R&S?DST-B270可以水平或垂直安裝。這可以消除3D方向圖中的空值影響，并提供穩定的通信鏈路。

適用于OTA測量的自動3D定位器 ——

可選的R&S?DST-B160 3D定位器提供自動化OTA測量功能以測量總輻射功率(TRP)和總?cè)蜢`敏度(TIS)等參數。被測設備安裝在定位器中心的可拆卸支架上，并通過兩個伺服電動機圍繞方位角和仰角軸獨立旋轉。光學傳感器確保一流的定位精度。

支撐結構由相對介電常數極低的材料制成，以最大限度地減少被測設備靜區中的場擾動。

可單獨校準  —— 單獨校準R&S?DST200射頻診斷暗箱

用于路徑損耗校準的可選參考天線確保測量程序精確無誤，并且也可在現場執行測量。提供兩種不同的雙錐形寬帶天線：

R&S?TS-RANT3 的頻率范圍介于400MHz至3GHz，涵蓋蜂窩和WLAN低頻段

R&S?TS-RANT18的頻率范圍介于3GHz至18GHz，確保在高頻范圍內進行精確校準。

自動測量 —— 使用即用型測試模板進行自動化測量

R&S?AMS32 OTA 性能測量軟件功能全面，可與R&S?DST200射頻診斷暗箱相結合以支持多種測試應用：

- 空口 (OTA) 性能驗證（TRP、TIS）

- 共存測試以驗證無線設備（例如 LTE 和 Bluetooth?）

同時激活多個無線電服務時的接收機性能，輕松配置蜂窩頻段和功率電平等測試參數。
