R&S?PWC200  平面波轉換器

在5G大規模 MIMO 基站近場范圍內即時測量遠場特性

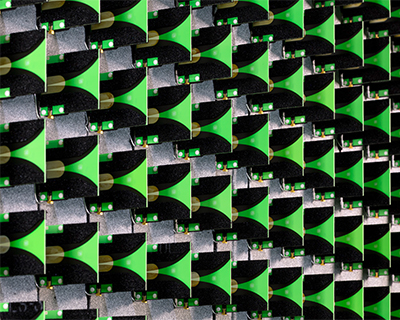

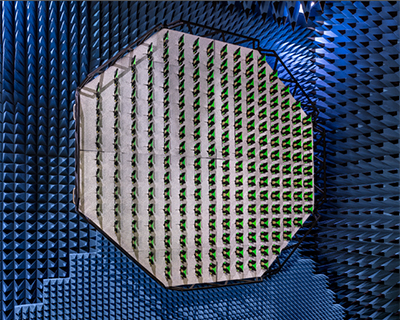

   R&S?PWC200平面波轉換器是由156個寬帶Vivaldi天線組成的雙向陣列，每個天線都位于被測設備(DUT)的輻射近場。相控天線陣可以在5G大規模MIMO基站的輻射近場中的指定靜區內形成平面波，以便進行實時輻射功率和收發信機測量（誤差矢量幅度、鄰道泄漏比和頻譜發射模板測量等）。

主要特點

? 相控天線陣在可調靜區內（如直徑為1m）生成平面波

? 無需近遠場變換

? 與基于緊縮場 (CATR) 的系統相比，所需空間減少四分之三

? 內置自測試功能

? 適用于研發和生產測試

特性與優點

緊湊的基站測試系統設計 —— 在近場范圍內進行遠場測量

R&S?PWC200可以極大地減少遠場測量所需的距離。此轉換器可以在1.5m 的距離對孔徑為1m、頻率為3.5GHz的5G大規模MIMO 基站進行OTA測試。通常情況下，直接遠場測量所需的測量距離為23.5m。R&S?PWC200 便于測試實驗室和制造商節省空間，同時不會降低測量準確度。

多功能靜區模擬 —— 輕松配置靜區直徑和測試距離

R&S?PWC200支持電磁場合成，且電磁場在測試裝備的準備過程中進行編程。R&S?AMS32-K61場模擬軟件可根據多種參數進行模擬，例如所需的靜區直徑和測試距離。這種靈活配置便于R&S?PWC200結合相同的靜態測試裝置測量不同大小的基站。

自動化現場校準 —— 使用R&S?AMS32軟件在現場快速進行自動化自校準，無需任何移動

R&S?AMS32-K65場和路徑損耗校準軟件結合R&S?PWC-CAA1校準天線，可在現場自動校準和驗證R&S?PWC200。此流程無需移動反向天線。這樣可以簡單、快速、頻繁地驗證并維持一流的測量準確度。

電子近場掃描 —— 自動化功率因數校準和功率密度測量

R&S?AMS32-K69 功率密度測量軟件可測量5G大規模MIMO基站輻射的功率密度的平面分布。此功能在無定位系統的生產測試中尤為有用。R&S?PWC200可以針對基站的電控波束輕松驗證±10° 小傾斜角，并顯示峰值區域。

R&S?PWC200軟件工具 —— 全面的R&S?PWC 200軟件工具便于輕松進行配置

R&S?PWC200可通過R&S?AMS32系統軟件或客戶的特定OTA軟件進行控制。

四款R&S?AMS32工具可用作獨立的可執行程序：

- 場模擬 R&S?AMS32-K61

- 場和路徑損耗校準 R&S?AMS32-K65

- 自測試和硬件驗證 R&S?AMS32-K67

- 功率密度測量 R&S?AMS32-K69

用戶界面布局清晰，配置數據集以CSV文件格式顯示。
