| 產品名稱： | 手持式頻譜分析儀 R&S?FSH |
|---|---|
| 產品型號： | R&S?FSH |
| 產品品牌： | 德國 - 羅德與施瓦茨 |
| 產品特色： | 集頻譜分析、天饋線分析、矢量網絡分析、矢量電壓表、功率計主機、寬帶通信解調等多種測試功能于一身。 |

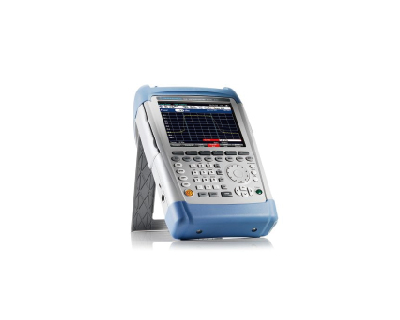

R&S?FSH 手持式頻譜分析儀
R&S?FSH 手持式頻譜分析儀將頻譜分析儀、網絡分析儀、電纜與天線分析儀、干擾捕獲分析儀以及功率計的功能集于一體。這款多功能分析儀可實現簡單高效的現場測量。堅固設計和內置手柄使其非常適用于戶外任務。
R&S?FSH 是一款手持式頻譜分析儀，依據不同的型號、安裝選件可以實現不同的功能，比如功率計、電纜與天線測試儀、雙端口矢量網絡分析儀。它提供了非常重要的射頻分析功能，射頻技術服務人員或安裝和維護團隊可使用這些功能解決每日的常規測量任務。比如，此分析儀可用于維護或安裝發射機系統，檢查電纜和天線，評估廣播、無線電通信及服務中的信號質量，測量電場強度，或者用于簡單的實驗室應用。R&S?FSH 可以快速、可靠地執行這些任務，而且測量精度很高。
主要特點
?一體化分析儀：頻譜分析儀、網絡分析儀和CAT
?頻率范圍：9kHz 至 3.6GHz / 8GHz / 13.6GHz / 20GHz
?高靈敏度：< -141dBm (1Hz)， 帶前置放大器時：< -161dBm (1Hz)
?具有20MHz 解調帶寬，可分析LTE信號
?測量不確定度非常低 (< 1dB)
?測量功能廣泛，可用于與發射機系統的啟動與維護有關的所有重要測量任務
?帶內置直流電壓電源（偏壓）的內置跟蹤源和VSWR電橋
?雙端口網絡分析儀
?堅固的防水外殼，適應現場的惡劣工作條件
?重量輕（含電池 3kg），易于手持，且功能鍵觸手可及
?由于用戶可配置的自動測試序列（向?qū)В僮魇趾唵?/span>
型號
型號 | 頻率范圍 | 相位噪聲 | DANL(1GHz時) |
R&S?FSH4 帶前置放大器 | 9kHz～3.6GHz | -127dBc (1Hz)(f = 500MHz，1MHz 偏置) | -163dBm |
R&S?FSH4 帶前置放大器和跟蹤源 | 9kHz～3.6GHz | -127dBc (1Hz)(f = 500MHz，1MHz 偏置) | -163dBm |
R&S?FSH4 帶前置放大器、跟蹤源和內部VSWR 電橋 | 9kHz～3.6GHz | -127dBc (1Hz)(f = 500MHz，1MHz 偏置) | -163dBm |
R&S?FSH8 帶前置放大器 | 9kHz～8GHz | -127dBc (1Hz)(f = 500MHz，1MHz 偏置) | -163dBm |
R&S?FSH8 帶前置放大器和跟蹤源 | 9kHz～8GHz | -127dBc (1Hz)(f = 500MHz，1MHz 偏置) | -163dBm |
R&S?FSH8 帶前置放大器、跟蹤源和內部VSWR 電橋 | 9kHz～8GHz | -127dBc (1Hz)(f = 500MHz，1MHz 偏置) | -163dBm |
R&S?FSH13 帶前置放大器 | 9kHz～13.6GHz | -127dBc (1Hz)(f = 500MHz，1MHz 偏置) | -163dBm |
R&S?FSH13 帶前置放大器、跟蹤源和內部VSWR 電橋 | 9kHz～13.6GHz | -127dBc (1Hz)(f = 500MHz，1MHz 偏置) | -163dBm |
R&S?FSH20 帶前置放大器 | 9kHz～20GHz | -127dBc (1Hz)(f = 500MHz，1MHz 偏置) | -163dBm |
R&S?FSH20 帶前置放大器、跟蹤源和內部VSWR 電橋 | 9kHz～20GHz | -127dBc (1Hz)(f = 500MHz，1MHz 偏置) | -163dBm |
特性與優點

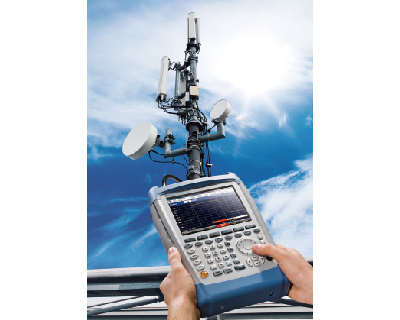

發射站的安裝與維護 ——
?脈沖信號的功率測量
?通道功率測量
?相鄰?fù)ǖ拦β蕼y量
?雜散測量（頻譜發射模板）
?通過選通掃描測量脈沖信號上的調制頻譜
?分析發射信號（連接到BTS或OTA）
- GSM/GPRS/EDGE
- WCDMA/HSDPA/HSPA+
- CDMA2000?
- 1xEV-DO
- LTE FDD/TDD
- NB-IoT
- TD-SCDMA/HSDPA
?矢量網絡分析
?單端口電纜損耗測量
?故障點距離測量
?矢量電壓表
?使用GPS接收機定位并增加測量精度
?使用終端式功率探頭進行高度準確的功率測量（最高110GHz）
?定向功率測量（最高4GHz）
?通道功率計
?使用寬帶功率探頭的脈沖分析
?使用光功率探頭的光功率測量
干擾分析、地理標記以及室內測繪 ——
?使用 R&S?FSH-K14 以及 R&S?FSH-K15 的瀑布圖測量
?使用 R&S?FSH-K15 以及定向天線的干擾分析
?地理標記
?室內測繪
電磁場測量 ——

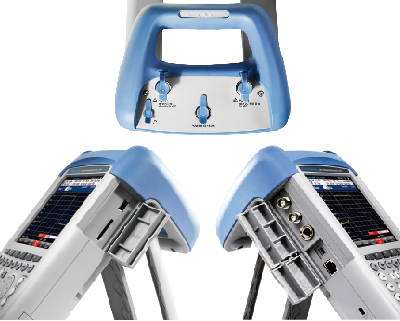

?易于連接、保護良好的接頭
?使用全向天線測量場強
?EMF測量應用（R&S?FSH-K105選件）
實驗室或服務中的診斷應用 ——
?EMC預一致性測量和通道掃描
?AM調制深度測量
?測量由諧波引起的信號失真
?確定EMC問題
存檔和遠程控制 ——
?可記錄測量結果的 R&S?InstrumentView 軟件
?通過LAN或USB遠程控制
便捷的操作 ——
?通過按鍵及旋鈕快速選擇功能
?在任何情況下都方便讀取測量結果
?根據R&S?FSH向?qū)?，僅需幾個步驟就可獲得測試報告
?通過通道表設置頻率
?多語言操作
?易于連接、保護良好的接頭
R&S?FSH 手持式頻譜分析儀 —— 選件
硬件選件 | |
型號 | 描述 |
R&S?FSH-B106 | 鋰離子電池盒，6.3Ah（工廠安裝；電池容量從 4.2Ah 升級到 6.3Ah） |
R&S?FSH-Z114 | 精確頻率參考，老化率：< 3.6 × 10-9/年 |
軟件選件（通常指固件） | |
型號 | 描述 |
R&S?FSH-K10 | GSM、EDGE測量應用 |
R&S?FSH-K14 | 瀑布圖測量應用 |
R&S?FSH-K15 | 干擾分析測量應用（軟件許可） |
R&S?FSH-K16 | 地理標記測量應用（軟件許可） |
R&S?FSH-K17 | 室內測繪測量應用（軟件許可） |
R&S?FSH-K20 | 分段掃描，R&S?FSH-K20選項在頻譜模式下打開第二個顯示段，一個創建兩個手持式頻譜分析儀 |
R&S?FSH-K29 | 使用功率探頭的脈沖測量（軟件許可）， （對于序列號 < 121000 的 R&S?FSH4/8/13/20，需要 R&S?FSH-Z129） |
R&S?FSH-K40 | 通過LAN或USB遠程控制 |
R&S?FSH-K41 | 故障點距離測量（僅對于.24/.28/.23/.30型號，推薦使用 R&S?FSH-Z320 或 R&S?FSH-Z321 以及 FSH-Z28 或 FSH-Z29） |
R&S?FSH-K42 | 矢量反射和傳輸測量 （僅對于 .24/.28 型號，需要 R&S?FSH-Z28 或 R&S?FSH-Z29） |
R&S?FSH-K43 | 接收機模式和通道掃描測量應用 |
R&S?FSH-K45 | 矢量電壓表（僅對于 .24/.28/.23/.30 型號，需要 R&S?FSH-Z28 或 R&S?FSH-Z29） |
R&S?FSH-K105 | EMF 測量應用 |
R&S?FSH-K10 | GSM、EDGE 測量應用 |
R&S?FSH-K44 | 3GPPWCDMA BTS/NodeB 導頻通道和 EVM 測量應用 |
R&S?FSH-K44E | 3GPPWCDMA BTS/NodeB 碼域功率測量應用（需要 R&S?FSH-K44） |
R&S?FSH-K46 | CDMA2000? BTS 導頻通道和 EVM 測量應用 |
R&S?FSH-K46E | CDMA2000? BTS 碼域功率測量應用（需要 R&S?FSH-K46） |
R&S?FSH-K47 | 1xEV-DO BTS 導頻通道和 EVM 測量應用 |
R&S?FSH-K47E | 1xEV-DO BTS PN 掃描儀和時域功率測量應用（需要 R&S?FSH-K47） |
R&S?FSH-K48 | TD-SCDMA BTS 功率和 EVM 測量 |
R&S?FSH-K48E | TD-SCDMA BTS 功率和 EVM 測量（需要 R&S?FSH-K48） |
R&S?FSH-K50 | LTE FDD 下行鏈路導頻通道和 EVM 測量應用) |
R&S?FSH-K50E | LTE FDD 下行鏈路擴展通道和調制測量應用)（需要 R&S?FSH-K50） |
R&S?FSH-K51 | LTE TDD 下行鏈路導頻通道和 EVM 測量應用) |
R&S?FSH-K51E | LTE TDD 下行鏈路擴展通道和調制測量應用)（需要 R&S?FSH-K51） |
R&S?FSH-K56 | NB-IoT 測量應用 |
R&S?FSH-K105 | EMF測量應用，EMF測量應用（軟件許可） |
推薦的附件 | |
推薦的功率探頭 | |
型號 | 描述 |
R&S?FSH-Z14 | 定向功率探頭，25MHz～1GHz |
R&S?FSH-Z44 | 定向功率探頭，200MHz～4GHz |
R&S?NRP-Z211 | 通用功率探頭，1nW～100mW，10MHz～8GHz |
R&S?NRP-Z221 | 通用功率探頭，1nW～100mW，10MHz～18GHz |
R&S?NRP-Z81 | 寬帶功率探頭，1nW～100mW，50MHz～18GHz |
R&S?NRP-Z85 | 寬帶功率探頭，1nW～100mW，50MHz～40GHz (2.92mm) |
R&S?NRP-Z86 | 寬帶功率探頭，1nW～100mW，50MHz～40GHz (2.40mm) |
R&S?NRP-Z86 | 寬帶功率探頭，1nW～100mW，50MHz～44GHz (2.40mm) |
R&S?NRP8S | 三通道二極管功率探頭，100pW～200mW，10MHz～8GHz |
R&S?NRP18S | 三通道二極管功率探頭，100pW～200mW，10MHz～18GHz |
R&S?NRP33S | 三通道二極管功率探頭，100pW～200mW，10MHz～33GHz |
R&S?NRP40S | 三通道二極管功率探頭，100pW～200mW，50MHz～40GHz |
R&S?NRP50S | 三通道二極管功率探頭，100pW～200mW，50MHz～50GHz |
R&S?NRP18T | 熱功率探頭，300nW～100mW，DC～18GHz |
R&S?NRP33T | 熱功率探頭，300nW～100mW，DC～33GHz |
R&S?NRP40T | 熱功率探頭，300nW～100mW，DC～40GHz |
R&S?NRP50T | 熱功率探頭，300nW～100mW，DC～50GHz |
R&S?NRP67T | 熱功率探頭，300nW～100mW，DC～67GHz |
R&S?NRP110T | 熱功率探頭，300nW～100mW，DC～110GHz |
R&S?NRP6A | 平均功率探頭，100pW～200mW，8kHz～6GHz |
R&S?NRP18A | 平均功率探頭，100pW～200mW，8kHz～18GHz |
推薦的功率探頭適配器電纜 | |
型號 | 描述 |
R&S?NRP-Z4 | USB 適配器（無源），用于將 R&S?NRP-Zxx 功率探頭連接到 R&S?FSH |
R&S?NRP-ZKU | USB 接口電纜，長度：1.5m，用于將 R&S?NRP 探頭連接到 R&S?FSH |
R&S?FSH-Z129 | 適合 R&S?NRP-Z8x 功率探頭以及 R&S?FSH-Z29 選件的適配器電纜 |
R&S?FSH-Z144 | 適合 R&S?FSH-Z14/-Z44 的 USB 適配器電纜，長度1.8m |
推薦的光功率探頭及附件 | |
型號 | 描述 |
R&S?HA-Z360 | OEM USB 光功率計（鍺） |
R&S?HA-Z361 | OEM USB 光功率計（過濾的銦鎵砷） |
R&S?HA-Z362 | 用于光功率計的 SC 適配器 |
R&S?HA-Z363 | 用于光功率計的 LC 適配器 |
R&S?HA-Z364 | 用于光功率計的 2.5mm 通用適配器 |
R&S?HA-Z365 | 用于光功率計的 1.25mm 通用適配器 |
R&S?HA-Z366 | 接插線 SC-LC SM，SX，長度1m |
R&S?HA-Z367 | 接插線 SC-SC SM，SX，長度1m |
推薦的校準附件（適用于 R&S?FSH .23/.24/.28/.30 型號） | |
型號 | 描述 |
R&S?FSH-Z29 | 開路器/短路器/50Ω 負載組合校準標準件，用于校準 VSWR 和 DTF 測量，DC～3.6GHz |
R&S?FSH-Z28 | 開路器/短路器/50Ω 負載組合校準標準件，用于校準 VSWR 和 DTF 測量，DC～8GHz |
R&S?ZN-Z103 | 校準單元，2MHz～4GHz |
R&S?ZN-Z103 | 校準單元，1MHz～6GHz |
R&S?ZV-Z135 | 校準套件，3.5mm 公接頭，開路器/短路器/50Ω 負載/直通件組合，0Hz～15GHz |
R&S?ZV-Z135 | 校準套件，3.5mm 母接頭，開路器/短路器/50Ω 負載/直通件組合，0Hz～15GHz |
R&S?ZV-Z170 | 校準套件，N 型公接頭，開路器/短路器/50Ω 負載/直通件組合，0Hz～9GHz |
R&S?ZV-Z170 | 校準套件，N 型母接頭，開路器/短路器/50Ω 負載/直通件組合，0Hz～9GHz |
推薦的測試附件 | |
型號 | 描述 |
R&S?RAZ | 匹配件，50Ω/75Ω，雙向，0Hz～2.7GHz，N 型母接頭/N 型公接頭，負載容量 2W |
R&S?RAM | 匹配件，50Ω/75Ω，雙向，0Hz～2.7GHz，N 型母接頭/N 型公接頭，負載容量 2W |
R&S?FSH-Z38 | 匹配件，50Ω/75Ω，雙向，0Hz～1GHz，BNC 型母接頭/N 型公接頭，負載容量 1W |
陜西飛創騰達 | 適配器，N 型公接頭/BNC 型母接頭 |
陜西飛創騰達 | 適配器，N 型公接頭/N 型公接頭 |
陜西飛創騰達 | 適配器，N 型公接頭/SMA 型母接頭 |
陜西飛創騰達 | 適配器，N 型公接頭或 7/16 型母接頭 |
陜西飛創騰達 | 適配器，N 型公接頭或 7/16 型公接頭 |
陜西飛創騰達 | 適配器，N 型公接頭/FME 型母接頭 |
陜西飛創騰達 | 適配器，BNC 型公接頭/香蕉型母接頭 |
R&S?RDL50 | 衰減器，50W，20dB，50Ω，DC～6GHz，N 型母接頭/N 型公接頭 |
R&S?RBU100 | 衰減器，100W，20dB，50Ω，DC～2GHz，N 型母接頭/N 型公接頭 |
R&S?RBU100 | 衰減器，100W，30dB，50Ω，DC～2GHz，N 型母接頭/N 型公接頭 |
R&S?FSH-Z320 | 射頻電纜 (1m)，N 型公接頭/N 型母接頭，用于 R&S?FSH-K41 選件，DC～8GHz |
R&S?FSH-Z321 | 射頻電纜 (3m)，N 型公接頭/N 型母接頭，用于 R&S?FSH-K41 選件，DC～8GHz |
推薦的移動無線電測試天線以及 EMC 測試設備 | |
型號 | 描述 |
R&S?TS95A16 | GSM/UMTS/CDMA 天線，帶磁性支架，可在 850/900/1800/1900/2100 頻段工作，N 型接頭 |
R&S?TSEMF-B1 | 全向天線，30MHz～3GHz，針對 R&S?TS-EMF |
R&S?TSEMF-B2 | 全向天線，700MHz～6GHz，針對 R&S?TS-EMF |
R&S?TSEMF-B3 | 全向天線，9kHz～200MHz，針對 R&S?TS-EMF |
R&S?HZ-15 | 用于電場和磁場近場測量的緊湊型探頭組，30MHz～3GHz |
R&S?HZ-16 | 3GHz，20dB 前置放大器，100V～230V，針對 R&S?HZ-15 |
推薦的定向天線及附件 | |
型號 | 描述 |
R&S?HE400 | 手持式定向天線（天線手柄） |
R&S?HE400MW | 微波手持式定向天線（天線手柄） |
R&S?HE400-K | 適用于 R&S?HE400 和 R&S?HE400MW 的電纜組件 |
R&S?HE400BC | 基礎手持式定向天線（天線手柄） |
R&S?HE400-KB | 適用于 R&S?HE400BC 的電纜組件 |
R&S?HE400HF | 高頻天線模塊，8.3kHz～30MHz |
R&S?HE400VHF | 甚高頻天線模塊，20MHz～200MHz |
R&S?HE400UWB | 超寬帶天線模塊，30MHz～6GHz |
R&S?HE400LP | 對數周期天線模塊，450MHz～8GHz |
R&S?HE400CEL | 蜂窩天線模塊，700MHz～2500MHz |
R&S?HE400SHF | 超高頻天線模塊，5GHz～20GHz |
R&S?HE400SCB | S/C 頻段天線模塊，1.7GHz～6GHz |
R&S?HE400Z1 | 適用于 R&S?HE400 的運輸箱 |
R&S?HE400Z2 | 適用于 R&S?HE400 的小號攜帶包（建議裝放一到兩個天線模塊） |
R&S?HE400Z3 | 適用于 R&S?HE400 的大號攜帶包（建議裝放三到四個天線模塊） |
R&S?HE400Z4 | 適用于 R&S?HE400 的三腳架 |
推薦的電源附件 | |
型號 | 描述 |
R&S?HA-Z204 | 鋰離子電池盒，4.2Ah |
R&S?HA-Z206 | 鋰離子電池盒，6.3Ah |
R&S?HA-Z203 | 適用于鋰離子電池盒的電池充電器，4.2Ah / 6.3Ah |
R&S?HA-Z202 | 12V 車載適配器 |
推薦用于運輸 R&S?FSH 手持式頻譜分析儀的附件 | |
型號 | 描述 |

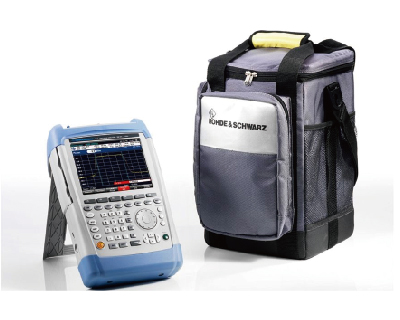

R&S?HA-Z220 | 軟攜帶包（W×H×D：260mm × 360mm × 280mm |
R&S?HA-Z321 | 硬質箱 |
R&S?HA-Z222 | 攜帶皮套，包括胸式安全帶和雨披 |
R&S?HA-Z223 | 攜帶皮套肩帶 |
推薦的其他附件 | |
型號 | 描述 |
R&S?HA-Z232 | SD 存儲卡，8GB |
R&S?HA-Z240 | GPS 接收機 |
R&S?FSH-Z36 | 耳機 |
