| 產品名稱： | 電纜與天線分析儀 R&S?ZPH |
|---|---|
| 產品型號： | R&S?ZPH |
| 產品品牌： | 德國 - 羅德與施瓦茨 |
| 產品特色： | ? 電纜與天線分析儀模式，頻率2MHz至3GHz或4GHz，可通過軟件激活碼升級 ? 頻譜分析儀模式，頻率5kHz至3GHz或4GHz，可通過軟件激活碼升級 ? SSB相位噪聲典型值-125dBc/1Hz ? 顯示平均噪聲電平 (DANL) 典型值-163dBm |

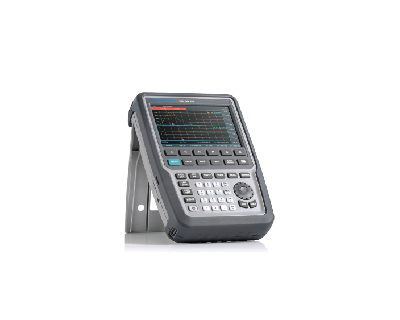

R&S?ZPH 電纜與天線分析儀
R&S?ZPH具有天線系統現場安裝及維護應用所需的所有重要的基本測量功能。獨特功能確?？於行У剡M(jìn)行電纜與天線測量及頻譜分析。兩種不同的R&S?ZPH型號可滿足不同需求：單端口電纜與天線分析儀，以及具備附加頻譜分析和跟蹤源功能的雙端口電纜與天線分析儀。

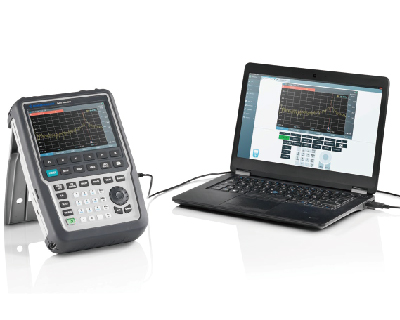

憑借其短啟動和熱機時間及快速測量速度，R&S?Cable Rider ZPH可快速開始分析。測量配置可預制，設置可預置。通過向?qū)Чδ?，只需一步即可進行快速和準確的測量。使用R&S?InstrumentView 軟件輕松生成測量報告。
使用前無需校準分析儀。出廠前已進行可靠和準確的校準。如果需要執行校準以消除用來將分析儀連接到被測設備(DUT) 的附加電纜或適配器的影響，R&S?ZN-Z103自動校準單元只需一步即可完成校準。
電池充電一次可續航一整工作日。背光鍵盤有助在較暗的環境中工作。R&S?Cable Rider ZPH先進的電容式觸摸屏正在改變用戶與分析儀互動的方式，只需觸摸屏幕即可添加標記和更改設置。這些功能和人體工學設計使R&S?Cable Rider ZPH非常適用于快速高效的現場測量。

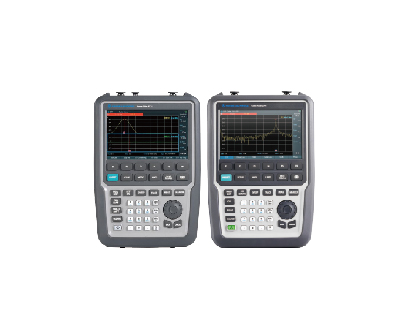

提供兩種不同的 R&S?ZPH型號以滿足不同需求：單端口電纜與天線分析儀，以及具備附加頻譜分析和跟蹤源功能的雙端口電纜與天線分析儀。
主要特點
?電纜與天線分析儀模式下，頻率范圍介于2MHz至3GHz或4GHz，可通過軟件激活碼升級
?頻譜分析儀模式下，頻率范圍介于5kHz至3GHz或4GHz，可通過軟件激活碼升級
?SSB相位噪聲典型值-125dBc/1Hz
?顯示平均噪聲電平(DANL)典型值-163dBm
?單端口型號功能：DTF、回波損耗、VSWR和電纜損耗測量
?雙端口型號附加功能：S21 測量、頻譜和干擾分析、AM/FM/ASK/FSK解調
- 雙端口傳輸測量
- 頻譜分析
- 干擾分析
- 信號強度測繪
- 調制分析
?非常適合現場使用：電池續航時間長達9小時，重2.5kg，背光鍵盤，啟動時間短，防反光顯示屏，體型小巧，外殼堅固(IP51)
?大型彩色觸摸屏
?測量向?qū)Э杉涌鞙y(cè)量和消除人為錯誤
?通過軟件激活碼可輕松且經濟高效地升級所有選件
特性和優點
快速 —— R&S? ZPH 實現快速操作
不到15秒即可啟動，僅需1分鐘即可熱機，因此幾乎可以即用即測。
分析儀測量速度極快，在同類儀器中遙遙領先。用戶可以使用配置概況菜單，一鍵查看和更改所有參數設置。分析儀內置的快速合成器可將測量速度提高到0.3毫秒/數據點。
有效 —— R&S? ZPH實現高效操作
無需停機，操作高效。充電一次即可工作一整日，無需重新充電或更換電池。
如果需要使用其他選件，可以自行選購和激活選件，不需要將分析儀送到維修實驗室進行升級或重新校準。
電纜與天線測試儀 —— 具有基站安裝所需的重要功能
R&S?ZPH所有型號都具有相同的電纜與天線測試功能：支持故障點距離、VSWR和單端口電纜損耗測量，以及相位和史密斯圓圖顯示功能。
頻譜分析儀 —— 附加頻譜分析功能
現場工程師經常需要使用多臺儀器來完成任務：電纜與天線分析儀、頻譜分析儀、信號發生器以及偏置源。現在，所有這些儀器都可以集成到強大的R&S?ZPH組合分析儀(.12型號)之中，并提供附加功能 頻譜分析儀型號還包含其他測量功能，例如干擾分析和信號強度測繪。
校準 —— 一步校準
僅當分析儀和被測設備(DUT)之間連接了附加電纜或適配器的時候，才建議進行校準。這可以消除對測量帶來的任何影響。
為方便執行一步校準，R&S?ZN-Z103校準單元自動內部切換開路器、短路器和負載。這可以節省時間，無需在現場更換不同的校準標準件。
便攜 —— 僅重2.5kg

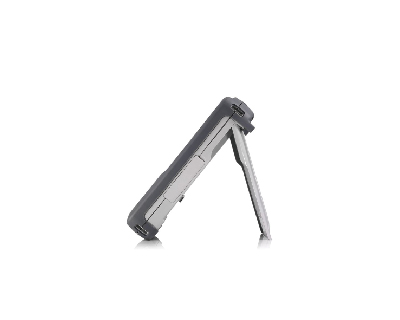

R&S?ZPH采用人體工程學設計，小巧輕便。該款儀器隨附便于使用的邊帶，可在短測量周期內為用戶雙手提供支撐。分析儀還配備皮套(R&S?HA-Z322)以進行免提操作；該皮套含精心設計的安全帶，可將儀器重量均勻分布到人體。
耐用 —— 充電一次工作一整天
R&S?ZPH充電一次可工作一整天。只需充電約4小時，鋰離子電池盒即可輕松工作9小時。電池續航能力強的優點非常明顯：攀爬桅桿或塔臺時無需帶上額外電池增加重量，也不用擔心測量時電池?cái)嚯姟?/span>
易用 —— 觸摸屏手勢、防反光屏幕和背光鍵盤
用戶界面操作與智能手機一樣簡單，可增強用戶體驗。觸摸屏操作不僅限于菜單欄；用戶還可以移動頻譜、放大/縮小范圍以及添加/刪除標記等。防反光屏幕使分析儀更適用于戶外作業，即使在明亮的陽光下也同樣如此；背光鍵盤便于用戶在夜晚或昏暗環境中繼續工作
R&S?ZPH 電纜與天線分析儀 —— 選件
常用選件 | |
型號 | 描述 |
R&S?ZPH-B4 | 頻率升級，3GHz～4GHz |
R&S?ZPH-K9 | 功率探頭支持 |
R&S?ZPH-K19 | 信道功率計 |
R&S?ZPH-K29 | 使用功率探頭的脈沖測量 |
R&S?ZPH-B10 | GPS 支持（僅限R&S?ZPH手持式電纜與天線分析儀，2MHz～3GHz型號） |
R&S?ZPH-K1 | 頻譜分析測量應用（僅限R&S?ZPH手持式電纜與天線分析儀，5kHz～3GHz，組合型號） |
R&S?ZPH-K7 | 調制分析 AM/FM/ASK/FSK（需要 R&S?ZPH-K1）（僅限R&S?ZPH手持式電纜與天線分析儀，5kHz～3GHz，組合型號） |
R&S?ZPH-K15 | 干擾分析（需要 R&S?ZPH-K1）（僅限R&S?ZPH手持式電纜與天線分析儀，5kHz～3GHz，組合型號） |
R&S?ZPH-K16 | 信號強度測繪測量應用（需要 R&S?ZPH-K1）（僅限R&S?ZPH手持式電纜與天線分析儀，5kHz～3GHz，組合型號） |
R&S?ZPH-B22 | 頻譜分析儀前置放大器（需要 R&S?ZPH-K1）（僅限R&S?ZPH手持式電纜與天線分析儀，5kHz～3GHz，組合型號） |
R&S?ZPH-K105 | EMF測量應用程序 |
—— | |
推薦選件 | |
功率探頭 | |
型號 | 描述 |
R&S?FSH-Z14 | 定向功率探頭，25MHz～1GHz |
R&S?FSH-Z44 | 定向功率探頭，200MHz～4GHz |
R&S?NRP-Z211 | 通用功率探頭，10MHz～8GHz，100mW，兩路徑 |
R&S?NRP-Z221 | 通用功率探頭，10MHz～18GHz，100mW，兩路徑 |
R&S?NRP-Z81 | 寬帶功率探頭，50MHz～18GHz，100mW |
R&S?NRP-Z85 | 寬帶功率探頭，50MHz～40GHz，100mW (2.92mm) |
R&S?NRP-Z86 | 寬帶功率探頭，50MHz～40GHz，100mW (2.40mm) |
R&S?NRP-Z86 | 寬帶功率探頭，50MHz～44GHz，100mW (2.40mm) |
R&S?NRP8S | 三通道二極管功率探頭，100pW～200mW，10MHz～8GHz |
R&S?NRP18S | 三通道二極管功率探頭，100pW～200mW，10MHz～18GHz |
R&S?NRP33S | 三通道二極管功率探頭，100pW～200mW，10MHz～33GHz |
R&S?NRP40S | 三通道二極管功率探頭，100pW～200mW，50MHz～40GHz |
R&S?NRP50S | 三通道二極管功率探頭，100pW～200mW，50MHz～50GHz |
R&S?NRP18T | 熱功率探頭，300nW～100mW，DC～18GHz |
R&S?NRP33T | 熱功率探頭，300nW～100mW，DC～33GHz |
R&S?NRP40T | 熱功率探頭，300nW～100mW，DC～40GHz |
R&S?NRP50T | 熱功率探頭，300nW～100mW，DC～50GHz |
R&S?NRP67T | 熱功率探頭，300nW～100mW，DC～67GHz |
R&S?NRP110T | 熱功率探頭，300nW～100mW，DC～110GHz |
R&S?NRP6A | 平均功率探頭，100pW～200mW，8kHz～6GHz |
R&S?NRP18A | 平均功率探頭，100pW～200mW，8kHz～18GHz |
—— | |
功率探頭適配器電纜 | |
型號 | 描述 |
R&S?FSH-Z144 | R&S?FSH-Z14/R&S?FSH-Z44 的 USB 適配器電纜 |
R&S?NRP-Z4 | USB適配器電纜（無源），長度2m，用于將R&S?NRP-Zxx S/SN功率探頭連接至R&S?ZPH |
R&S?NRP-ZKU | USB接口電纜，長度1.5m，用于將R&S?NRP-Zxx探頭連接至 R&S?ZPH |
—— | |
外部附件：電纜、匹配件、適配器、衰減器 | |
型號 | 描述 |
R&S?FSH-Z320 | 射頻電纜（長度1m），DC～8GHz，含護套，N型陽性連接器/N型陰性連接器 |
R&S?FSH-Z321 | 射頻電纜（長度3m），DC～8GHz，含護套，N型陽性連接器/N型陰性連接器 |
R&S?RAM | 匹配件，50/75Ω，L型 |
R&S?RAZ | 匹配件，50/75Ω，串聯電阻器 25Ω |
R&S?FSH-Z38 | 匹配件，50/75Ω，L型，N配接 BNC |
陜西飛創騰達 | 適配器N(m) – BNC (f) |
陜西飛創騰達 | 適配器N(m) –N(m) |
陜西飛創騰達 | 適配器N(m) – SMA (f) |
陜西飛創騰達 | 適配器N(m) – 7/16 (f) |
陜西飛創騰達 | 適配器N(m) – 7/16 (m) |
陜西飛創騰達 | 適配器N(m) – FME (f) |
陜西飛創騰達 | 適配器 BNC (m) – 香蕉頭 (f) |
R&S?RDL50 | 衰減器，50W，20dB，50Ω，DC～6GHz，N(f) –N(m) |
R&S?RBU100 | 衰減器，100W，20dB，50Ω，DC～2GHz，N(f) –N(m) |
R&S?RBU100 | 衰減器，100W，30dB，50Ω，DC～2GHz，N(f) –N(m) |
—— | |
天線及附件 | |
型號 | 描述 |
R&S?HE400BC | 手持式方向性天線（含天線手柄） |
R&S?HE400-KB | 適用于 R&S?HE400BC 的電纜組件（需要 R&S?HE300USB） |
R&S?HE400 | 手持式方向性天線（含天線手柄） |
R&S?HE400-K | 適用于 R&S?HE400 的電纜組件（需要 R&S?HE300USB） |
R&S?HE400HF | 高頻天線模塊，8.3kHz～30MHz |
R&S?HE400VHF | 甚高頻天線模塊，20MHz～200MHz |
R&S?HE400UWB | 超寬帶天線模塊，30MHz～6GHz |
R&S?HE400LP | 對數周期天線模塊，450MHz～8GHz |
R&S?HE400CEL | 蜂窩天線模塊，700MHz～2500MHz |
R&S?HE300USB | USB 適配器，用于 R&S?HE300/R&S?HL300 |
R&S?HA-Z350 | OEM 對數周期天線，700MHz～4GHz |
R&S?HA-Z1900 | 八木天線，1710MHz～1990MHz |
R&S?HA-Z900 | 八木天線，824MHz～960MHz |
R&S?HA-Z901 | 射頻電纜（長度1米），DC～6GHz，N型陽性連接器/N型陽性連接器 |
R&S?HA-Z902 | 便攜包，用于 R&S?HA-Z900 或 R&S?HA-Z1900 八木天線 |
R&S?HZ-15 | 用于電場和磁場近場測量的緊湊型探頭組，30MHz～3GHz |
R&S?HZ-17 | 磁場近場探頭組 |
R&S?HZ-16 | 前置放大器（3GHz，20dB），電源適配器（100V～230V），適用于R&S?HZ-15 |
R&S?TS-EMF | 便捷式 EMF 測量系統，硬質箱 |
R&S?TSEMF-B1 | 全向天線，30MHz～3GHz |
R&S?TSEMF-B2 | 全向天線，700MHz～6GHz |
R&S?TSEMF-B3 | 全向天線，9kHz～200MHz |
R&S?TSEMF-CV | 變頻器電纜 |
—— | |
PC軟件、附加裝置、外圍設備等 | |
型號 | 描述 |
R&S?ZN-Z103 | 校準單元 |
R&S?FSH-Z29 | 開路/短路/50Ω 負載校準標準組合，用于校準VSWR和DTF測量，DC～3.6GHz |
R&S?HA-Z303 | 適用于 R&S?HA-Z306 的電池充電器 |
R&S?HA-Z306 | 鋰電池組，6.4 Ah |
R&S?HA-Z301 | 備用電源，含電源插頭（適用于歐盟、英國、美國、澳大利亞、中國） |
R&S?HA-Z302 | 車載適配器 |
R&S?FSH-Z36 | 耳機 |
R&S?HA-Z211 | 備用 USB 電纜 |
R&S?HA-Z210 | 備用以太網電纜 |
R&S?HA-Z220 | 軟攜帶包 |
R&S?HA-Z321 | 硬質箱 |
R&S?RTH-Z4 | 硬質保護箱 |
R&S?HA-Z322 | 攜帶皮套 |
R&S?HA-Z322 | 防水?dāng)y帶皮套 |
—— | |
光功率探頭及附件 | |
型號 | 描述 |
R&S?HA-Z360 | OEM USB 光功率計（鍺） |
R&S?HA-Z361 | OEM USB 光功率計（過濾的銦鎵砷） |
R&S?HA-Z362 | 適用于光功率計的 SC 適配器 |
R&S?HA-Z363 | 適用于光功率計的 LC 適配器 |
R&S?HA-Z364 | 適用于光功率計的 2.5mm 通用適配器 |
R&S?HA-Z365 | 適用于光功率計的 1.25mm 通用適配器 |
R&S?HA-Z366 | 插接線 SC-LC SM，SX，長度1m |
R&S?HA-Z367 | 插接線 SC-SC SM，SX，長度1m |
