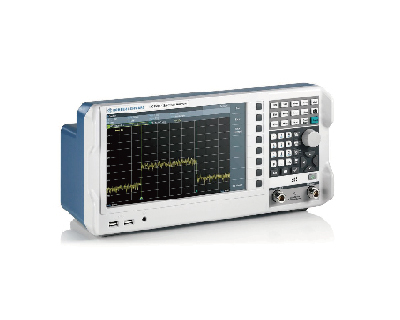

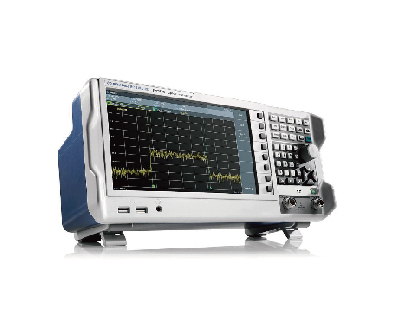

R&S?FPC 入門級頻譜分析儀

入門級產品，性能超乎所料

質量出眾和創新不一定意味著高價位。R&S?FPC 頻譜分析儀以實惠的價格提供優異性能。它采用德國工程設計和與更高端儀器相同的質量標準。

R&S?FPC 具有頻譜分析儀、矢量網絡分析儀和信號發生器三合一的特點。而且，這些儀器正是射頻工程師在IoT設備開發等過程中最常使用的三種儀器。

  1. 頻譜分析儀

R&S?FPC 可用作頻譜分析儀，能通過軟件頻率升級功能保護投資。本產品于德國進行工程設計，具備業內一流的射頻性能。此外，還提供電腦和移動遠程控制選件。

  2. 矢量網絡分析儀

R&S?FPC 可用作矢量網絡分析儀，能利用集成式 VSWR 電橋?qū)崿F(xiàn)單端口矢量網絡分析，并可顯示史密斯圓圖。由于具備集成式 VSWR 電橋，因此在測試操作中無需安裝/卸除外部電橋。

  3. 信號發生器

R&S?FPC 采用獨特的獨立信號源原理，可用作信號發生器。它不僅具備標準跟蹤源功能，還可用于自由或耦合連續波模式。

主要特點

?10.1" WXGA（1366像素×768像素）顯示器

?頻率范圍5kHz至1GHz，使用激活碼可升級到2GHz / 3GHz

?分辨率帶寬可低至1Hz

?跟蹤源和獨立連續波信號發生器

?內置VSWR電橋

?單端口矢量網絡分析儀，具備史密斯圓圖顯示功能

?隨附遠程控制軟件支持Wi-Fi連接

型號

特性與優點

投資保護 ——

R&S?FPC 具備獨特的羅德與施瓦茨升級途徑，將來可持續發展?；締卧念l率范圍介于5kHz至1GHz，并可通過激活碼升級。只需輸入軟件激活碼，即可升級R&S?FPC。所有選項一目了然，用戶可自行啟用。獨特的羅德與施瓦茨升級途徑，無需額外的升級校準。

高分辨率 ——

R&S?FPC配備入門級頻譜分析儀中大尺寸、高分辨率的顯示屏。水平和垂直顯示屏尺寸更大、分辨率更高，以令人驚嘆的清晰度顯示更多信號細節。R&S?FPC 配備先進的顯示屏，可顯示信號測量的高質量。

輕松進行虛擬控制 ——

簡單直觀的控制方式是行業發展趨勢。R&S?FPC可通過USB、以太網或Wi-Fi連接到R&S?InstrumentView和R&S?MobileView 遠程控制平臺。R&S?InstrumentView(電腦軟件)和R&S?MobileView(iOS/Android應用)是功能強大的多合一遠程控制應用，隨R&S?FPC 捆綁銷售。

單端口矢量網絡分析儀 ——

R&S?FPC1500采用獨特的內部VSWR電橋設計，可以執行單端口矢量反射測量。此功能可用于射頻天線或射頻電路的阻抗測量，并可顯示史密斯圓圖；或進行故障點距離測量以檢測長射頻電纜的故障點。

跟蹤源 ——

射頻工程通常需要測試無源或有源射頻電路；這些電路本身不會產生射頻信號，例如放大器、濾波器或射頻電纜。僅使用頻譜分析儀不足以進行此類測試，還需要借助信號發生器。R&S?FPC1500具備跟蹤源功能，可執行傳輸測量，例如射頻濾波器以及一般頻率響應測量。

信號發生器 ——

R&S?FPC1500可以在獨立模式下使用集成式信號源。由于具備這種獨特功能，R&S?FPC1500可用作連續波(CW)信號發生器。信號源可用作本振信號以進行混頻器測量，或用作輸入信號以進行放大器增益測量。

調制分析 ——

基本數字調制格式被用于多種應用，例如近場通信。R&S?FPC支持ASK和FSK分析。數字調制顯示屏包括軌跡、眼圖、調制誤差和符號分析。此外，還提供低功耗藍牙(Bluetooth? LE)和胎壓監測系統(TPMS)的專有配置預設。通過內置揚聲器或耳機插孔支持解調音頻。

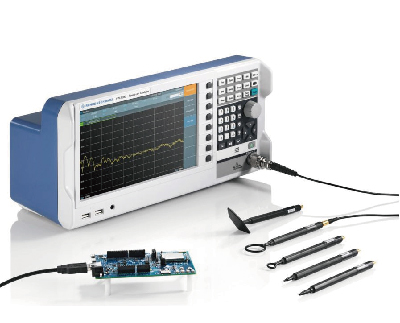

接收機模式 ——

R&S?FPC具備R&S?FPC-K43接收機模式（可選），適用于電路板、集成電路或電纜屏蔽等EMI調試。R&S?FPC-B22前置放大器可補償探頭的耦合損耗并增加靈敏度，以檢測細小干擾信號。R&S?FPC性價比高且功能強大，可在開發階段分析并定位干擾源。

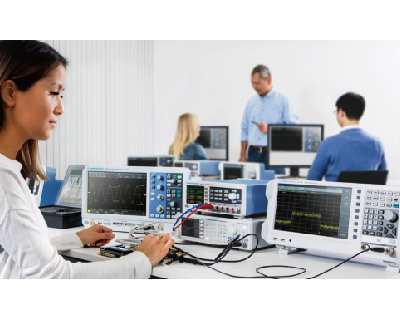

適用于教學實驗室 ——

在教學實驗室中，R&S?FPC頻譜分析儀是用于向?qū)W生教授射頻知識的理想之選。這款分析儀將易用性概念與先進技術相結合，而且價格實惠。10.1" 高分辨率大屏幕能清晰顯示每個信號細節，一臺儀器，多人共享。教授可以通過免費的遠程控制軟件協助或監測學生。
