針對3GPP/監管標準 (CTIA/RED) 的一致性測試解決方案

羅德與施瓦茨提供全系列測試解決方案以用于2G、3G、4G和5G設備認證

羅德與施瓦茨的一致性測試系統獨特性地涵蓋所有相關的數字移動設備

這款解決方案的成功秘訣在于全面支持3GPP測試規范規定的各種5G NR射頻、無線資源管理、定位服務和協議一致性測試用例，例如 38.521-1至4的5G NR射頻測試、38.533的5G NR無線資源管理、38.523-1的5G NR協議一致性測試和37.571的定位服務。

羅德與施瓦茨一致性測試解決方案產品系列包括經 GCF和PTCRB批準的設備認證測試平臺，支持時分雙工 (TDD) 和頻分雙工 (FDD) 模式，并涵蓋 sub-8 GHz (FR1) 和毫米波 (FR2) 頻率中所有相關的5G NR頻段，以及 LTE、WCDMA和GSM的所有頻段。

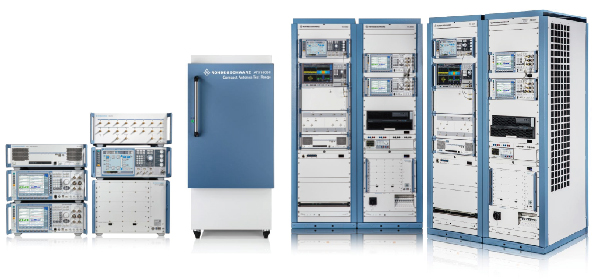

產品系列

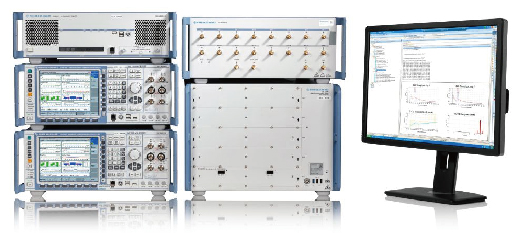

一、R&S^?TS8980 一致性測試系統

領先的移動設備認證平臺

R&S?TS8980是市場上最緊湊的全系列一致性測試解決方案，可根據GCF、PTCRB和監管機構的要求進行測試。它支持RF和RRM的整個設備認證過程，涵蓋最廣泛的技術，包括基于3GPP的5G NR和載波驗收規范。測試系統有多種配置，以涵蓋所需的測試范圍。

主要特點

?FR1（低于6GHz）和FR2（毫米波）的5G認證

?涵蓋射頻合規性、載波驗收和監管測試

?TX、RX、解調和無線電資源管理

?適用于所有技術的R&S?CONTEST測序儀工具

特性與優點

模塊化和全自動測量，全天候運行

R&S?TS8980完全自動化了移動設備認證過程，在無需用戶交互的情況下運行傳導射頻發射器、接收器和性能測量?？蓴U展的硬件和軟件允許成本高效的測試解決方案，并可配置用于設計驗證、預符合性或最終型式認證測試。

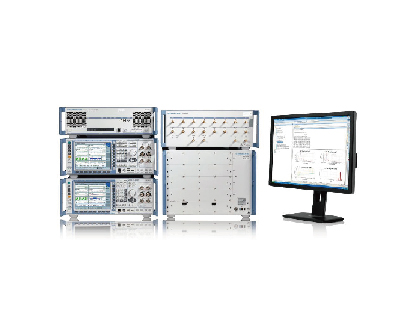

二、R&S^?TS-RRM 一致性測試系統

適用于5G NR和LTE的多技術系統

R&S?TS-RRM 5G和LTE 測試系統可以運行5G NR和LTE RAT間RRM測試用例以認證無線設備。

此測試解決方案是全自動化一致性測試系統，能夠運行經驗證的RRM一致性測試用例。除了 GCF/PTCRB要求的RRM測試用例之外，R&S?TS-RRM還支持特定的運營商驗收RRM測試。

主要特點

?FR1 (Sub-6GHz) 和 FR2（毫米波）頻段的5G認證

?針對FR2頻段中的雙到達角應用提供多CATR配置

?支持RRM一致性測試和運營商驗收測試

?在R&S?CONTEST上運行測試序列

?可重復用于基于定位服務網絡的定位

特性與優點

全面覆蓋5G、4G和3G技術，支持5G FR2頻段中的多個AoA測試應用

R&S?TS-RRM 一致性測試系統可在3GPP指定的FR1 (Sub-6GHz) 和FR2（毫米波）頻段運行5G用例。測試系統支持非獨立和獨立模式。

在RRM測試中，系統可配置為針對單個和多個到達角 (AoA) 運行經驗證的FR2（毫米波）測試用例。系統可為 AT&T?和Verizon? Wireless等網絡運營商運行特定的測試用例。

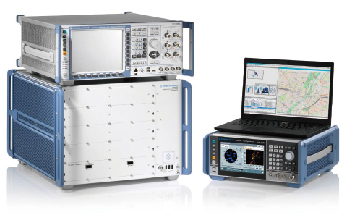

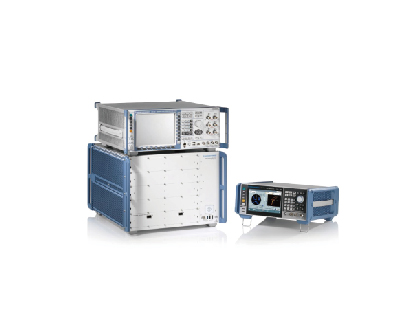

三、R&S?TS-LBS 定位測試系統

綜合性定位測試解決方案

R&S?TS-LBS綜合性測試解決方案適用于無線設備和芯片組的網絡和衛星定位技術測試。
此解決方案是羅德與施瓦茨第二代定位測試系統中的一員，可靈活配置以測試不同的定位技術。
R&S?TS-LBS測試系統系列滿足GSM、WCDMA、LTE和5G設備與芯片組的定位服務一致性測試和運營商驗收測試要求。

主要特點

?測試衛星、蜂窩和混合定位技術

?全面覆蓋3GPP、OMA安全用戶平面定位和運營商驗收測試

?最低性能和信令一致性測試

?新型A-GNSS 5G非獨立和獨立模式支持

?全自動化全天候運行

特性與優點

一流的定位測試系統

基于衛星、蜂窩和混合技術的一流定位測試系統

R&S?TS-LBS測試系統可用于廣泛的室內外定位測試應用。系統支持A-GNSS、Bluetooth、氣壓測量和WiFi 等與無線接入技術無關的新定位技術。

對于OTDOA/eCID、UL-TDOA、DL-TDOA、UL-AoA、DL-AoD和Multi-RTT等與無線接入技術有關的技術，系統提供所有重要測試指標，并依據領先的網絡運營商組織 3GPP 指定的規范實施測試用例。對于監管測試，系統提供符合EN 303 413的接收機鄰道和雜散發射測試，以及符合E112 (EU) 2019/320的伽利略合規性測試與GNSS和AML移動測試。

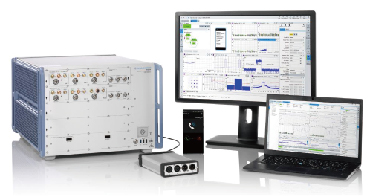

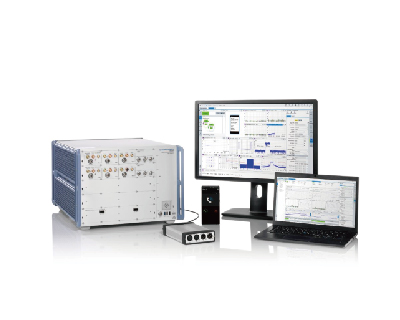

四、R&S?CMX 協議一致性測試儀

    一流的移動設備認證平臺

R&S?CMX500 PCT是一款緊湊型全系列協議一致性測試解決方案，符合GCF和PTCRB要求。此解決方案支持協議測試的整個設備認證流程，只需添加軟件即可輕松擴展以執行運營商驗收測試。

主要特點

?FR1 (Sub-6 GHz)和FR2(毫米波)頻段的5G認證

?支持3GPP協議一致性測試

?在R&S?CONTEST上運行測試序列

?與NetOp測試解決方案采用相同的硬件平臺

特性與優點

全自動化全天候運行測試

R&S?CMX PCT可全自動執行移動設備認證流程，無需用戶操作即可運行傳導FR1測試或OTA FR2測試。硬件和軟件可擴展，可以經濟高效的方式將測試儀升級至NetOp測試解決方案

五、R&S?TS8991 OTA 性能測試系統

    符合CTIA的全自動化OTA測量

R&S?TS8991 OTA性能測試系統可以根據CTIA和3GPP規定測量空間輻射和靈敏度特性。

系統軟件提供現成可用的測試模板以進行OTA測量，并支持所有無線標準。

集成式報告功能可在一個文檔中收集匯總圖形或數字結果、測試環境、被測設備信息和硬件設置等所有測得的測試數據。

主要特點

?支持所有主要蜂窩和非蜂窩技術的OTA測試

?支持所有無線接入技術的3GPP、CTIA和Wi-Fi Alliance (CWG)標準

?可與輻射雜散發射和EMC測試相結合

?交鑰匙解決方案包含儀器、電波暗箱和軟件

?利用近遠場變換進行無源天線測量

特性與優點

針對所有主要無線標準的高級OTA性能測試

空口(OTA)測量是無線設備認證測試的重要部分，需要利用全向天線輻射方向圖。
R&S?TS8991提供多種規格和尺寸的無線性能測試暗箱。
此交鑰匙解決方案包含測試儀器、系統軟件、電波測試暗箱、OTA暗箱和被測設備定位器。

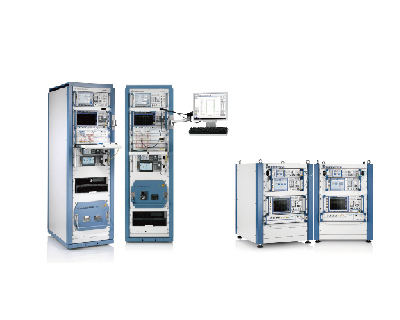

六、R&S?TS8997 無線測量系統

    適用于ISM頻段的ETSI和FCC設備

      R&S?TS8997 無線測量系統在市場上享譽盛名，可根據 ETSI 和 FCC 標準進行監管測試：

- EN?300 328；- EN?301 893；- EN 300 220-2；- EN?302 502；- FCC §15.247；- FCC §15.407

系統的核心組件為具備多達八個通道的R&S?OSP-B157W8 PLUS 7.5GHz模塊，此模塊以采用固態繼電器(SSR)架構的印刷射頻開關板為基礎。系統由R&S?WMS32軟件進行控制，支持靈活操作連接的被測單元（至多八個端口）以進行功率測量，可以通過集成式衰減器、耦合器和合路器進行信號調理，并可與頻率達40GHz的R&S?OSP-B157WX相結合以通過射頻開關切換至測量儀器。

主要特點

?適用于ISM頻段設備監管測試的領先平臺

?從研發到一致性測試階段持續進行射頻測試

?適用于無線設備ETSI和FCC監管測試

?大量測試系統證實一流的可靠性

?軟件平臺通過自動化操作實現一流效率

特性與優點

自動進行ISM頻段設備認證 ——自動測試最高7.5GHz ISM頻段設備，確保一流效率

R&S?TS8997測量2.4GHz至5GHz頻段中寬帶無線設備（即具備無線電接口的設備）常用的技術：

?WLAN IEEE802.11a/b/g/n/ac

?Bluetooth?

?無線視頻傳輸

?無線電遠程控制

?IoT 設備

控制軟件切換系統儀器的路徑并進行遠程控制，能夠針對不同的測試用例自動執行測量。系統自動評估結果并生成報告，確?？焖偻瓿蓽y量。

服務水平協議 —— 關鍵特性

?全天候問題報告：獲取羅德與施瓦茨支持服務

?請求概述

?工作時間提供的技術支持和響應時間

?軟件更新維護和優化產品/系統的性能

?軟件升級包括根據相關規范或標準實施更改

支持 EN 300 328 ——

R&S?WMS32-K02；

涵蓋ETSI EN 300 328測試用例：

支持 EN 301 893 ——

R&S?WMS32-K05；

涵蓋ETSI EN 301 893測試用例：

支持 EN 302 502 ——

R&S?WMS32-K502；

涵蓋ETSI EN 302 502測試用例：

支持 EN 300 220-2 ——

R&S?WMS32-K222；

涵蓋ETSI EN 300 220-2測試用例：

支持 FCC §15.407 規定，包括 DFS 測試用例支持 ——

R&S?WMS32-K06；

涵蓋FCC §15.407測試用例，包括DFS測試：

支持 FCC §15.247 規定 ——

R&S?WMS32-K07；

涵蓋FCC §15.247測試用例：

軟件選件：專家模式 ——

R&S?WMS32-K09；

R&S?TS8997測試系統提供R&S?WMS32-K09專家模式選件，可用于為R&S?WMS32選件編輯和更改模板設置與限值。
