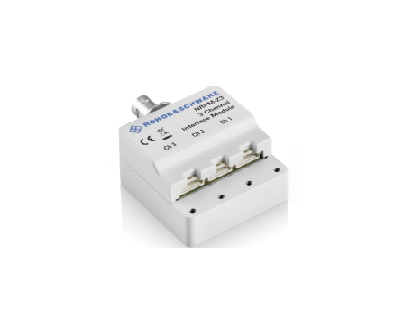

R&S?NRPM  空口 (OTA) 功率測量方案

    專為高精度空口 (OTA) 功率測量而設計

R&S?NRPM是充分校準且可單獨擴展的OTA功率測量解決方案，適用于臺式應用或電波暗室。它的頻率范圍介于18GHz至90GHz，非常適用于針對5G、WLAN IEEE 802.11ad 和 IEEE 802.11ay 的空口 (OTA) 波束成形驗證，以及發射天線輸出功率校準。

主要特點

?頻率范圍介于18GHz至90GHz

?適用于波束成形測試

?適用于5G、WLAN IEEE 802.11ad、IEEE 802.11ay和汽車電子雷達

?充分校準的天線模塊，帶集成式二極管檢波器

?可根據客戶要求擴展

主要指標

特性與優點

指定的系統不確定度 —— 充分校準的 OTA 功率測量系統，具有指定的系統不確定度

在傳統的OTA系統中，與頻率相關的天線增益和天線方向圖以及不匹配的射頻組件會造成測量不確定。R&S?NRPM解決方案直接在天線上測量功率，無需任何額外的射頻組件，因此可避免這個問題。此外，還可以同時校準天線增益、天線方向圖和二極管檢波器。用戶不必進行復雜的系統校準。

低反射天線模塊 —— 雷達散射截面積小，避免干擾反射

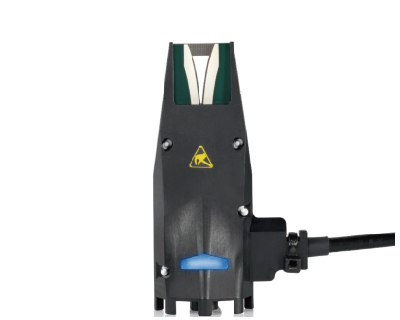

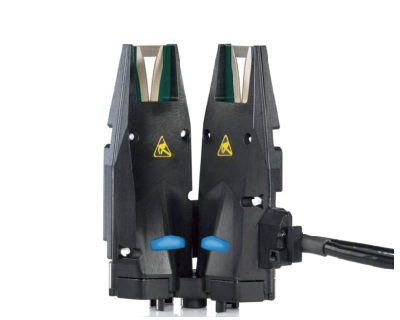

R&S?NRPM-A90/-A90D天線模塊的雷達散射截面積非常小，通常不足-26dB/sm，比典型喇叭天線的橫截面小15dB/sm左右。由于幾乎沒有反射，因此非常適用于屏蔽環境。

高靈敏度 ——

R&S?NRPM OTA功率測量解決方案使用直接集成到天線的高度靈敏的二極管檢波器，因此，R&S?NRPM-A90和R&S?NRPM-A90D天線模塊能夠測量低至-76dBm的功率。例如，可以在距離1m時定位發射功率為-10dBm的被測設備，同時能夠精確測定天線模塊的接收功率。

OTA 接收機測試系統校準 ——

要測試被測設備的接收機，需要準確知道被測設備的接收功率（通過空中傳輸發射給被測設備）。要校準此測量裝置，將R&S?NRPM-A90天線模塊置于被測設備，以便校準信號發生器的發射功率。使用R&S?NRPM-A90/A90D天線模塊完成校準，然后將天線模塊替換為被測設備。如此，便能準確知道被測設備的接收功率。

發射機波束成形驗證 ——

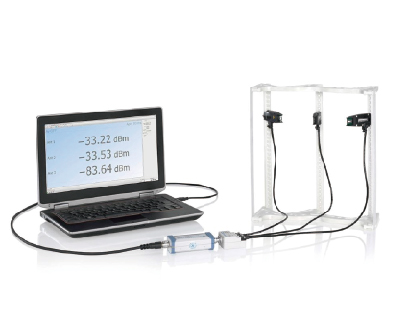

需要使用多個R&S?NRPM-A90/A90D天線模塊測試波束成形功能。如果天線波束指向特定的天線模塊，則該模塊顯示所有天線的最大功率。使用三個排列在同一個平面的天線模塊驗證水平面的波束控制功能是否正常。要測試垂直波束成形，必須將R&S?NRPM-A90/A90D天線模塊排列在至少兩個水平面上。
