型號

描述

R&S?ZNL-K2

時域分析，顯示不連續性、反射因數或阻抗與延遲/長度。包含階躍和脈沖響應、低通/帶通頻率間隔和門控S參數

R&S?ZNL-K3

故障點距離測量，可以檢測電纜故障和連接器

R&S?FPL1-K7

調幅/調頻/調相模擬調制分析，將R&S?ZNL轉變成模擬調制分析儀用于分析調幅/調頻/調相信號，需要R&S?ZNLx-B1

R&S?FPL1-K9

功率測量，選擇R&S?NRP功率探頭進行功率測量。需要R&S?ZNLx-B1

R&S?ZNL-K14

選擇頻譜分析儀選件的獨立連續波信號源(僅適用于ZNL3、ZNL4和ZNL6)

適用于R&S?ZNL的獨立連續波信號源可用作頻譜分析儀的激勵信號，并需要R&S?ZNLx-B1選件

R&S?FPL1-K30

噪聲系數測量，需要R&S?ZNL-K1和R&S?FSL-B5

硬件選項

擴展功率范圍

型號

描述

R&S?ZNL3-B22

擴展功率范圍，將R&S?ZNL3的輸出功率范圍擴展至-40dBm

R&S?ZNL4-B22

擴展功率范圍，將R&S?ZNL4的輸出功率范圍擴展至-40dBm

R&S?ZNL6-B22

擴展功率范圍，將R&S?ZNL6的輸出功率范圍擴展至-40dBm

R&S?ZNL14-B22

擴展功率范圍，將R&S?ZNL14的輸出功率范圍擴展至-40dBm

R&S?ZNL20-B22

擴展功率范圍，將R&S?ZNL20的輸出功率范圍擴展至-40dBm

接收機步進衰減器

型號

描述

R&S?ZNL3-B31

接收機步進衰減器 端口1，適用于在R&S?ZNL3的端口1添加電子接收機步進衰減器功能，30dB/10dB步進

R&S?ZNL3-B32

接收機步進衰減器 端口2，適用于在R&S?ZNL3的端口2添加電子接收機步進衰減器功能，30dB/10dB步進

R&S?ZNL4-B31

接收機步進衰減器 端口1，適用于在R&S?ZNL4的端口1添加電子接收機步進衰減器功能，30dB/10dB步進

R&S?ZNL4-B32

接收機步進衰減器 端口2，適用于在R&S?ZNL4的端口2添加電子接收機步進衰減器功能，30dB/10dB步進

R&S?ZNL6-B31

接收機步進衰減器 端口1，適用于在R&S?ZNL6的端口1添加電子接收機步進衰減器功能，30dB/10dB步進

R&S?ZNL6-B32

接收機步進衰減器 端口2，適用于在R&S?ZNL6的端口2添加電子接收機步進衰減器功能，30dB/10dB步進

R&S?ZNL14-B31

接收機步進衰減器 端口1，適用于在R&S?ZNL14的端口1添加電子接收機步進衰減器功能，30dB/10dB步進

R&S?ZNL14-B32

接收機步進衰減器 端口2，適用于在R&S?ZNL14的端口2添加電子接收機步進衰減器功能，30dB/10dB步進

R&S?ZNL20-B31

接收機步進衰減器 端口1，適用于在R&S?ZNL20的端口1添加電子接收機步進衰減器功能，30dB/10dB步進

R&S?ZNL20-B32

接收機步進衰減器 端口2，適用于在R&S?ZNL20的端口2添加電子接收機步進衰減器功能，30dB/10dB步進

頻譜分析

型號

描述

R&S?ZNL3-B1

頻譜分析儀功能，添加R&S?FPL功能，將R&S?ZNL3轉變?yōu)楣δ苋娴钠放品治鰞x

R&S?ZNL4-B1

頻譜分析儀功能，添加R&S?FPL功能，將R&S?ZNL4轉變?yōu)楣δ苋娴钠放品治鰞x

R&S?ZNL6-B1

頻譜分析儀功能，添加R&S?FPL功能，將R&S?ZNL6轉變?yōu)楣δ苋娴钠放品治鰞x

其它

型號

描述

R&S?FPL1-B4

OCXO精確參考頻率

R&S?FPL1-B5

附加接口，視頻輸出、中頻輸出、噪聲源控制、AUX端口，適用于R&S?NRP功率探頭的連接器

R&S?FPL1-B10

GPIB接口，附加接口用于遠程控制，插入單元

R&S?FPL1-B30

12V/24V直流電源

R&S?FPL1-B31

鋰離子電池盒

R&S?FPL1-B40

40MHz分析帶寬，支持將40MHz帶寬用于R&S?ZNLx-B1頻譜分析選件

R&S?ZNL-B19

附加可移動印刷電路板，含固態硬盤，安裝在印刷電路板上的可移動固態硬盤，包括分析儀固件

R&S?FPL1-Z1

硬防護罩

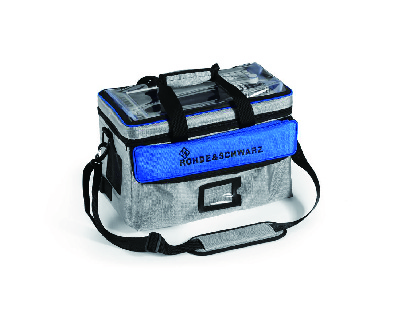

R&S?FPL1-Z2

運輸包，透明罩

R&S?FPL1-Z3

便攜式皮套

R&S?FPL1-Z4

備用電池盒

R&S?FPL1-Z5

防眩光膜

R&S?FPL1-Z6

機架安裝套件

R&S?FS-SNS18

智能噪聲源，10MHz～18GHz

R&S?FS-SNS26

智能噪聲源，10MHz～26.5GHz

R&S?ZN-Z103

校準單元，單端口，N型(陰)，2MHz～4GHz

R&S?ZN-Z103

校準單元，單端口，N型(陰)，1MHz～6GHz

R&S?RT-ZA9

適用于RT-Zx探頭的N型(陽)適配器，使用N型(陽)連接器將RT-Zx探頭連接到頻譜和網絡分析儀；USB端口用于供電和通信

R&S?RT-ZS30

有源單端探頭，3GHz

R&S?RT-ZS60

有源單端探頭，6GHz

R&S?RT-ZD30

有源差分探頭，3GHz

R&S?RT-ZD40

有源差分探頭，4.5GHz

R&S?RT-ZPR40

電源完整性探頭，4GHz

其它

ZN-ZTW力矩扳手

型號

描述

R&S?ZN-ZTW

力矩扳手，0.45Nm，用于1.0mm連接器，6mm開口寬度

R&S?ZN-ZTW

力矩扳手，0.23Nm連接力矩，用于1.0mm連接器，6mm開口寬度

R&S?ZN-ZTW

力矩扳手，0.34Nm，用于1.0mm連接器，6mm開口寬度

R&S?ZN-ZTW

力矩扳手，0.9Nm

R&S?ZN-ZTW

力矩扳手，1.5Nm，用于N型連接器，20mm開口寬度

衰減器和限幅器

型號

描述

R&S?DNF

衰減器，0Hz～12.4GHz，陰/陽 3dB，2W

R&S?DNF

衰減器，0Hz～12.4GHz，陰/陽 6dB，2W

R&S?DNF

衰減器，0Hz～12.4GHz，陰/陽 10dB，1W

R&S?DNF

衰減器，0Hz～12.4GHz，陰/陽 20dB，1W

R&S?RBU50

大功率衰減器 50W，0Hz～2GHz

R&S?RBU100

大功率衰減器 100W，0Hz～2GHz

R&S?RDL50

大功率衰減器 50W，0Hz～6GHz，20dB

R&S?ZN-B13

50Ω寬帶限幅器

端接及匹配件

型號

描述

R&S?RNA

精密終端75Ω，1W，DC～3GHz，N型(陽)

R&S?RNB

終端50Ω，1W，DC～4GHz，N型(陽)

R&S?RAU

特高頻終端50Ω，100W，DC～2GHz，N型(陰)

R&S?RAD

引線終端50Ω，0.5W，DC～1GHz，N型(陽/陰)

R&S?RAD50

引線終端50Ω，2W，DC～0.5GHz，BNC(陽/陰)

R&S?RAM

匹配件75Ω，L型，雙向，0Hz～2.7GHz，N型連接器(陰)/ N型連接器(陽)，負載容量2W，L型

R&S?RAZ

匹配件75Ω，串聯電阻器25Ω，0Hz～2.7GHz

R&S?RAZ

匹配件50Ω/75Ω，串聯電阻器25Ω，0Hz～3.3GHz

功分器

型號

描述

R&S?RVZ

功分器，2x50Ω，0Hz～2.7GHz
