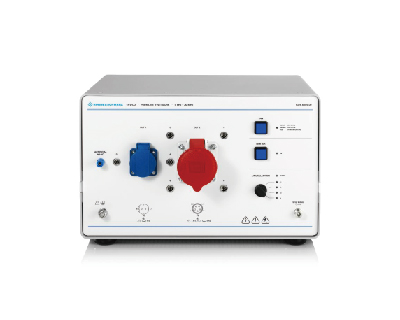

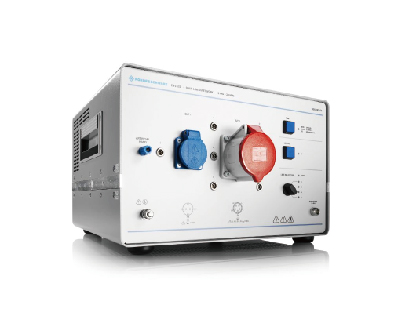

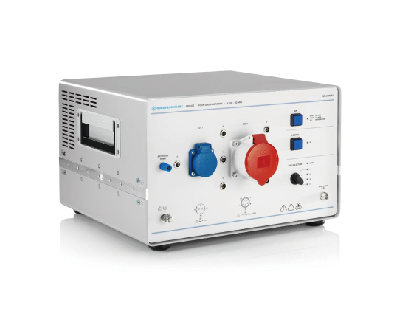

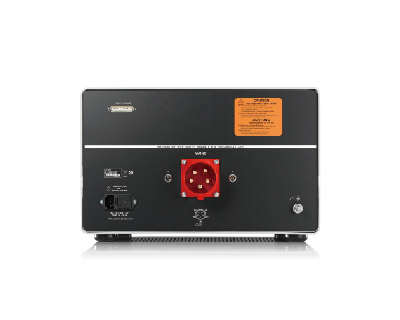

R&S?ENV432  四線制 V形網絡 干擾電壓測量

針對三相被測設備的干擾電壓測量

R&S?ENV432 四線制V形網絡滿足CISPR 16?1?2、EN 55016-1-2和ANSI C63.4 中有關V形網絡的要求，在9kHz至30MHz的頻率范圍內模擬阻抗為 (50μH + 5Ω) || 50Ω。R&S?ENV432 隨附用于連接被測設備 (EUT) 的 Schuko 插座 (EUT 1) 和 CEE 32 A 插座 (EUT 2)。V形網絡的相位可以使用前面板開關手動選擇，也可以通過TTL控制輸入（兼容最新的羅德與施瓦茨測量接收機）自動選擇。

主要特點

?頻率范圍9kHz 至30MHz

?最高32A功率處理容量，恒定電流

?模擬阻抗 (50μH + 5Ω) || 50Ω，符合 CISPR 16-1-2

?V 形網絡符合 CISPR、EN、VDE、ANSI、FCC 第15部分和 MIL-STD-461

?已根據 CISPR 16-1-2 進行校準

特性與優點

空心電感和模擬手 —— 空心設計和模擬手

R&S?ENV432 四線制V形網絡基于空心電感并含有模擬手，可在測量干擾電壓時模擬用戶雙手的影響

衰減器 —— 內置 10dB 衰減器

為確保標準阻抗（不考慮測量接收機的輸入衰減），R&S?ENV432 四線制 V 形網絡配有一個 10dB 衰減器

脈沖限幅器 —— 內置脈沖限幅器（可關閉）

內置脈沖限幅器（可關閉）保護測量接收機輸入免受高能量射頻干擾脈沖的影響

溫度監控 —— 自動溫度監控

機殼內部溫度達到約 +50°C時，R&S?ENV432 的風扇自動開啟。這能夠在恒定電流負荷較高的情況下保護 V形網絡

遠程控制 —— TTL 電平遠程控制（兼容羅德與施瓦茨測量接收機）

TTL控制輸入通過控制器或羅德與施瓦茨測量接收機驅動，可用于在自動測試系統中遠程控制相位選擇
