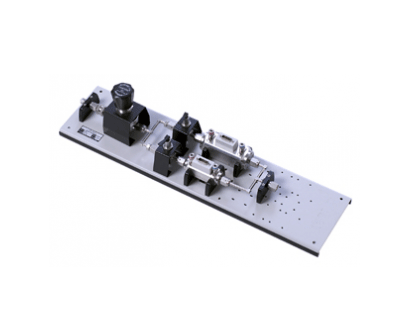

molstic-L 層流流量元件安裝臺

氣體流量配件

    福祿克計量校準部提供數種氣體流量校準配件，可帶來干凈、穩定的氣體流量，并進行所需的電子和氣動式連接。MFC 開關盒支持 MFC 組件和和控制，并使用額外的開關盒，可最多同時連接到五個 MFC。molstics? 提供一套靈活的安裝解決方案，可安裝 molbloc、調節壓力以及連接設備以進行測試。

針對molbloc-L質量流量元件

molstic molbloc安裝系統方便協助您實現molbloc/molbox?的功能優勢。molstics為molbloc的實際安裝問題提供了工程解決方案，用以連接供氣、調節壓力并連接受測設備。部件已集成在緊湊式設備總成之內，確保優化的molbloc/molbox性能

molstics提供了快速連接口輸入以方便與供氣的連接。而后使用2微米（低流量時采用0.5微米）過濾器用于保護下游部件。隨后，可變式調節器設定并調節出優化的molbloc上游壓力，同時保護molbox變送器免于出現以外超壓。調節器的調節范圍可支持所有標準 molbloc的工作壓力范圍：在molbloc前放置于下方的關閉閥能夠關閉供氣以便進行配置變更和/或系統漏氣檢測。

molbloc支撐用的特殊吊架。在molbloc下游處有一套連接器與墊片，用于安裝MFC（質量流量控制器）、另一受測設備、或者可選的計量閥套件用于手動控制流量。

單通道molstics可用于配合單個molblocs。雙通道模式允許兩個molbloc同時裝配，從而在兩個不同的molbloc范圍內進行轉換而無需更換硬件或利用molbox1+的性能來平行運行兩個molbloc。

molstic擁有低、中、高流量三種版本款式。低流量molstic使用了獨特的高穩定性壓力調節器并最大程度上減少了空隙體積。這需要有效利用2E2-L以及更低的molbloc并且可利用到1E3-L的molbloc尺寸。中流量molstic覆蓋了從低流量 2E2-L至3E4-L的所有molbloc 范圍。高流量molstic則要求使用1E5-L (100slm) molbloc且僅支持molbloc。
