| 產品名稱： | 氣體工作基準活塞式壓力計 Fluke PG9602/9607 |
|---|---|
| 產品型號： | Fluke PG9602/9607 |
| 產品品牌： | 美國 - 福祿克 |
| 產品特色： | PG9000系列活塞壓力計使用AMH全自動砝碼加載技術，支持100kg自動加碼砝碼組，在表壓和絕壓下均可實現全自動測試。自動加碼大大消除了由人工加載可能造成的磨損，提高砝碼組穩定性。 |
Fluke PG9602/9607 氣體工作基準活塞式壓力計
Fluke PG9000 系列活塞式壓力計是五十多年來為國家計量機構 (NMI) 提供最高品質的活塞式壓力計的巔峰產品。該設計專注于最大限度降低壓力測量不確定性，而且沒有任何消極影響。這些活塞式壓力計具有無與倫比的性能和功能。該系統在表壓和絕壓模式下都具有完全自動化功能，是功能強大的校準和研究工具。
全自動基準級活塞式壓力計，支持表壓、絕壓，可達到10MPa
Fluke PG9607設計作為較高準確度的參考基準活塞壓力計?；诔^15年的50mm活塞設計、制造和校準經驗，PG9607使用更高性能的大尺寸活塞模塊PC-9607-5，可以實現最低不確定度的活塞幾何尺寸溯源。該活塞模塊的壓力-質量系數為5kPa/kg，采用靜止活塞和懸浮套筒設計，配合100kg砝碼組在500kPa范圍內實現良好的性能。PG9607的活塞安裝座上具有獨立的活塞間隙控制壓力入口，可使活塞桿和活塞套筒之間的間隙隨壓力變化而變化，可用于更高水平的研究工作。
Fluke PG9602可選多個不同量程的活塞模塊，實現表壓12kPa到10MPa。使用福祿克公司獨特的活塞模塊，覆蓋高達10MPa的壓力范圍。其使用的活塞模塊已經在PG7000系列上使用了多年，成熟穩定。如今更是經過更加嚴格的挑選和測試，配合100kg砝碼組完美工作。 PG9000活塞壓力計基于的先進活塞底座設計和更高質量的砝碼組，產生范圍更寬，性能更高的壓力，不確定度將PG9607的基準量值傳遞到更高的壓力范圍。
·創新技術的氣體壓力工作基準
·專為計量研究設計
·兩種型號可選
·全自動化壓力校準
創新技術的氣體壓力工作基準
二十多年前，福祿克的PG7000系列活塞壓力計向世人展示了集成傳感和測量技術、良好的性能和基于人體工程學的先進設計，體現出巨大優勢。如今，PG9000系列活塞壓力計在此基礎上增加了更多創新，進一步提高壓力測量水平。
PG9000系列活塞壓力計可自動實現活塞旋轉和砝碼加載。全部的傳感器和旋轉控制的電子器件都位于外部模塊中。由于任何影響壓力測量的因素都位于活塞底座外部，即使長時間使用真空泵操作，這種結構的底座也可以實現最大的溫度穩定性。

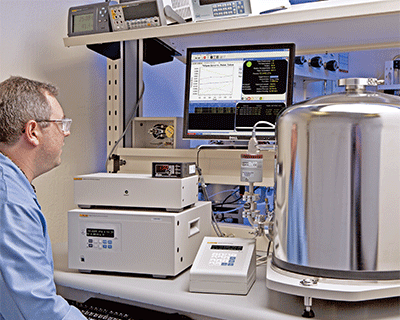

PG9000系列活塞壓力計的安裝底座中集成了兩個高精度鉑電阻溫度計來測量活塞溫度，以減小活塞模塊的溫度不確定度影響。這兩個傳感器可以方便地拆下來進行校準。可選的真空參考組件中還包含高精度的真空計，可以在絕壓模式下更加準確的測量殘余壓力。PG9000還可以使用外部的真空傳感器，滿足各種應用需求。
專為基礎計量研究設計
PG9000系列活塞壓力計是福祿克公司的新一代氣壓（絕壓/表壓）活塞壓力基準。該系列產品專門設計用于計量和研究機構實現高水平的壓力量值復現和傳遞。PG9000活塞壓力計使用100kg砝碼組，使得每個活塞模塊都可實現更寬的壓力量程，不同活塞模塊的量程之間有更大的壓力重疊，以便實現相互比較。
全自動化壓力校準

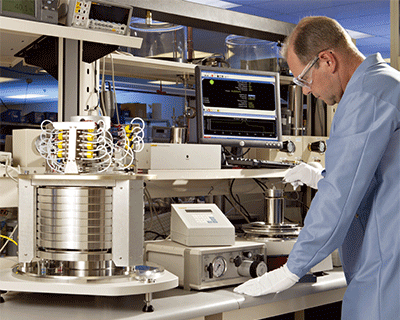

PG9000系列活塞壓力計使用AMH全自動砝碼加載技術，支持100kg自動加碼砝碼組，在表壓和絕壓下均可實現全自動測試。自動加碼大大消除了由人工加載可能造成的磨損，提高砝碼組穩定性。絕壓模式時自動加碼機構在鐘罩內工作，無需破壞真空即可完成不同壓力點的砝碼加載工作，節省了手工更換砝碼時將真空釋放掉再重新建立真空而耗費的大量時間。持續不斷的真空可以實現更低的真空度和更穩定的殘留真空值。
自動加碼使得測試時間大大縮短，工作效率大大提高，尤其是在進行絕壓測試時更為顯著。更重要的是，自動化的操作更加有利于提高測量的復現性，更加適合進行大量壓力點的測試，這些工作在手動操作時都非常困難。當配合使用COMPASS?壓力校準管理軟件時，測試可以實現完全無人值守的全自動化運行。
長期以來，福祿克公司與世界各國的國家計量院開展廣泛合作，致力于獲得較低的壓力測量不確定度，并向各國家計量院和高端壓力計量實驗室供應了大量的活塞壓力計產品。PG9000系列活塞壓力基準正是這些高水平工作的結晶。
技術指標
通用技術指標 | ||||
最大壓力量程 | 表壓：11kPa～500kPa；絕壓：11kPa～500kPa | |||
工作介質 | 氣壓：空氣，氦氣，氮?dú)?/span> | |||
最大砝碼質量 | 100kg | |||
壓力連接件 | DH200 為密封和軛圈型接頭，適用于1/4 in (6mm)圓錐形左旋螺桿，與AE SF250C HIP LF4相當。 | |||
通訊接口 | RS-232 COM1：連接主計算機；COM2：外部氣壓計 COM3：自動壓力控制器 | |||
重量 | 34kg (不含砝碼) | |||
尺寸 | 34.1cm x 54.3 cm x 52.3 cm | |||
工作溫度范圍 | 15～35℃ | |||
電源 | 85～264VAC,22VA | |||
壓力測量指標 | ||||
活塞模塊型號 | PC-9607-5 | |||
平臺 | PG9607 | |||
靈敏度 | 0.02Pa +0.5ppm | |||
復現性 | ±2ppm | |||
典型下降速率 | 0.25mm/min | |||
活塞模塊型號 | PC-9602-10 | PC-9602-20 | PC-9602-50 | PC-9602-100 |
平臺 | PG9602 | PG9602 | PG9602 | PG9602 |
靈敏度 | 0.02 Pa + 0.5ppm | 0.04 Pa + 0.5ppm | 0.1 Pa + 0.5ppm | 0.2 Pa + 0.5ppm |
復現性 | ±2ppm | ±2ppm | ±2ppm | ±3ppm |
典型下降速率 | 0.3 mm/min | 0.3 mm/min | 0.5 mm/min | 0.7 mm/min |
型號和配件
型號 | 描述 |
Fluke PG9607 | 氣體活塞式壓力計平臺，電機驅動旋轉 |
PG9600-VAC-REF 可選的真空參考硬件 | 進行絕壓測量所需要的硬件。 —帶CDG的真空測量套件，手動閥和互聯，接口和配件。 交付時采用可重復使用的運輸箱，并附帶校準證書。真空泵以及與鐘型玻璃罩型件的互聯分別單獨供應。 |
PC-9607-5 | 砝碼產生壓力：5kPa/kg，最小壓力：11kPa，最大壓力：500kPa |
MS-7001-35 | 砝碼套件（在沒有 AMH 的情況下用于手動操作），額定總質量：35kg |
MS-7002-35 | 35kg砝碼組 |
MS-7002-40 | 40kg砝碼組 |
MS-7002-45 | 45kg砝碼組 |
MS-7002-55 | 55kg砝碼組 |
MS-7002-80 | 80kg砝碼組 |
MS-7002-100 | 100kg砝碼組 |
AMH-100-VAC | 自動砝碼加載裝置，最高100kg |
MS-AMH-100 | 100kg自動加碼砝碼組 |
MS-AMH-60 | 60kg自動加碼砝碼組 |
MS-AMH-90 | 砝碼套件（在有 AMH 情況下用于自動操作） |
MB-7002-0.8 | 質量鐘 |
Fluke PG9602 | 氣體活塞式壓力計平臺，電機驅動旋轉 |
PC-9602-10 | 砝碼產生壓力：10kPa/kg，最小壓力：13kPa，最大壓力：1000kPa 由于活塞特性的原因，最大壓力并非由100kg砝碼產生 |
PC-9602-20 | 砝碼產生壓力：20kPa/kg，最小壓力：20kPa，最大壓力：1100kPa 由于活塞特性的原因，最大壓力并非由100kg砝碼產生 |
PC-9602-50 | 砝碼產生壓力：50kPa/kg，最小壓力：50kPa，最大壓力：2750kPa 由于活塞特性的原因，最大壓力并非由100kg砝碼產生 |
PC-9602-100 | 砝碼產生壓力：100kPa/kg，最小壓力：100kPa，最大壓力：10000kPa 由于活塞特性的原因，最大壓力并非由100kg砝碼產生 |
配件 | 描述 |
AMH-100 | 自動加碼器 |
3990-801 | 手動壓力調節裝置，最高至7MPa |
3990-803 | 手動氣壓控制器，壓力最高至20 MPa (3,000 psi) |
COMPASS | 校準軟件 |
PPC4 A700Ku | 自動壓力控制器/校準器，利用 PPC4，可以進行自動壓力控制和活塞式浮動 |
PPC4 A2Mu | 自動壓力控制器，最高至2MPa |
MPC1-1000 | 手動操作的氣壓控制器，壓力量程真空可達到 7 MPa (1,000 psi) |
PPC4 A700Ku | 自動壓力控制器/校準器，利用 PPC4，可以進行自動壓力控制和活塞式浮動 |
PPC4 A14Mu | 自動壓力控制器，最高至14MPa |
