活塞式壓力計的自動加碼器 Fluke PG7000-AMH

產品名稱： 活塞式壓力計的自動加碼器 Fluke PG7000-AMH
產品型號： Fluke PG7000-AMH
產品品牌： 美國 - 福祿克
產品特色：

活塞式壓力計PG7000?系列，隨著AMH?自動砝碼加載技術的推出，又上了一個新臺階。全自動的砝碼加載技術在全量程范圍內能夠很好的改善輸出壓力的連續性、減小砝碼的磨損、減小手動加載砝碼的工作量。
產品概述詳細說明附件/軟件相關視頻用戶手冊相關應用

Fluke PG7000-AMH 活塞式壓力計的自動加碼器

活塞式壓力計PG7000?系列，隨著AMH?自動砝碼加載技術的推出，又上了一個新臺階。全自動的砝碼加載技術在全量程范圍內能夠很好的改善輸出壓力的連續性、減小砝碼的磨損、減小手動加載砝碼的工作量。

AMH系統是PG7000平臺的可選附件。該系統可被添加到現有平臺，或者隨新的裝置一起訂購。有兩款型號可供選擇，覆蓋了PG7000氣壓和油壓的整個范圍，包括具有真空參考的絕壓模式。PG系列的活塞式壓力計既可以使用手動壓力調節裝置，也可以使用壓力控制器進行自動壓力控制，從而實現全自動活塞式壓力計。在任何情況下，PG7000的一致逼近算法都能確保系統的簡便性和完整性。系統具有一個本地和遠程接口。

AMH 技術

為了安裝AMH砝碼，在活塞頂上放置了一個二進制砝碼加載盤，砝碼盤上方安裝了一個砝碼驅動帶。砝碼組的主砝碼放在砝碼承重套上。管狀的二進制砝碼按遞減順序被放在砝碼承重套的釣鉤上，然后被置于砝碼盤。

加碼系統被放置在已安裝砝碼組的上方，并由 PG7000平臺通過COM3端口采用RS232通信進行控制。

為了加載特定的砝碼值，加碼系統會將活塞行程頂部的全部質量負載舉升到砝碼選擇位置。砝碼由一個氣動的推舉器抬起，該推舉器作用于連接到二進制砝碼推針的升降軸。三個選擇器推針將每個未被加載的管狀二進制砝碼固定在原位。三個主砝碼軸是同步旋轉的，因此未被加載的主砝碼會被固定沿保持在原位，而被加載的砝碼則被釋放在活塞上。完成砝碼選擇后，推舉器向下移動，將升降軸、二進制砝碼推針、承重套和所有釋放的砝碼置于活塞上。

AMH加碼系統的設計以及試驗證明能夠提供多年的可靠、免維護加碼操作。

智能的加碼控制

砝碼加載系統的控制被集成到了PG7000的智能工作過程。在壓力輸入模式下，當通過前面板或遠程輸入目標壓力命令后，PG7000即計算達到目標壓力所需的質量。然后通過向AMH發送命令停止活塞旋轉，并加載砝碼值。被加載砝碼的真實值和達到的準確壓力值均被報告并實時刷新。在質量輸入模式下，所需的值是直接加載的。

AMH加載的實際質量在其100g的加載分辨率之內會盡可能接近目標值。如果指定了更精確的質量，則會提示操作員在微調砝碼盤中加載微調砝碼(在真空參考的絕壓模式下不可用)。

靈活地操作活塞套筒模塊

手動加碼PG7000 中所采用的活塞套筒模塊也被用于AMH系統?；钊淄材K可以在不到5分鐘的時間內被拆除和重新安裝，并且與單一手動加碼校準序列下的工作量相當。

通過拆除 AMH 加碼系統和砝碼，即可操作活塞套筒模塊。首先加載所有砝碼在活塞上，使得自動加載系統不再有砝碼。砝碼自動加載系統被垂直地脫離 PG7000，僅留下完整的被加載砝碼組。然后手動移除砝碼，從而操作活塞套筒模塊。

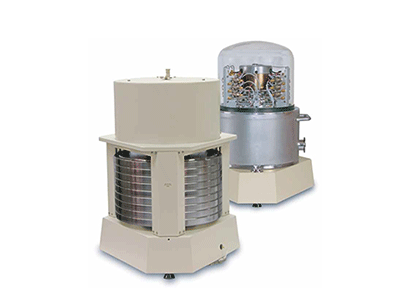

AMH-38，真空下 38kg，適用于 PG7601

AMH-38可以自動為PG7601活塞壓力計平臺加載一個38kg的砝碼。加碼系統與真空室是一體的，如有需要，真空室可提供KF40的真空接頭以連接渦輪分子真空泵和外部真空壓力計。采用自動加碼，便無需再將壓力點間的真空分隔開，而且可以無期限地維持低至0.01 Pa (< 0.1 mTorr) 的參考真空。

AMH-100，100kg，適用于 PG7102、7202、7302

AMH-100 針對 PG7102、PG7202 和 PG7302活塞式壓力計平臺提供100kg砝碼組的自動加碼。

100kg的砝碼組會在單個活塞套筒模塊上產生較大的范圍，這將更換活塞套筒模塊的需要降至較小。如果所需砝碼少于100kg，則可以配置少于100kg的砝碼組。

 技術指標

AMH-38 活塞量程及自動增量

活塞模塊

最小壓力

最大壓力(使用38kg砝碼)

最小自動增量

kPa

psi

kPa

psi

kPa

psi

PC-7100/7600-10-L

7

1

380

55

1

0.15

PC-7100/7600-10，TC

10

1.5

380

55

1

0.15

PC-7100/7600-20

18

2.6

760

110

2

0.3

PC-7100/7600-50

35

5

1900

275

5

0.7

PC-7100/7600-100

70

10

3800

551

10

1.5

PC-7100/7600-200

140

20

7600

1100

20

3


AMH-100活塞量程及自動增量

活塞模塊

最小壓力

最大壓力(使用100kg砝碼)

最小自動增量

kPa

psi

MPa

psi

kPa

psi

PC-7100/7600-10-L

10

0.5

1

150

1

0.15

PC-7100/7600-10，TC

13

1.9

1

150

1

0.15

PC-7100/7600-50

50

7

5

750

5

0.7

PC-7100/7600-100

100

14.5

10

1500

10

1.5

PC-7100/7600-200

200

29

11 1

1600 1

20

3

PC-7200 或 7300-100

100

14.5

10

1500

10

1.5

PC-7200 或 7300-200

200

29

20

3000

20

3

PC-7200 或 7300-500

500

72.5

50

7500

50

7.3

PC-7200 或 7300-1

1000

145

100

15000

100

14.5

PC-7200 或 7300-2

2000

290

200 2

30000 2

200

29

PC-7300-5

5000

725

500

72500

500

75

               1受下降速率限制。
               2 PG7202 內最大為 100 MPa (15000 psi)。



自動加碼器

電源

100到240 Vac，50到60Hz，最大功耗為30W

工作溫度范圍

15到35°C

重量(僅含加碼器)

AMH-38：18kg(40磅)        AMH-100：12kg(26磅)

尺寸

AMH-38：41cm高x37cm寬x38cm深  (16.3 inx 14.6inx 15 in)
AMH-100：41cm高度x41cm寬度x36cm深度  (16.3 inx 16.1 inx 14.1 in)

通信端口

RS-232   (COM1)，受PG7000平臺控制

驅動氣源

550kPa   (80psi)

驅動氣源接口

快速接頭，相當于   Swagelok&eg；QM系列 (QM2-B200)

AMH-38 真空罩

接頭：泵和真空壓力計均使用KF40
典型剩余真空：使用 70 l/s 渦輪泵時< 10mPa (0.08 mTorr)
使用其他泵時壓力較高

砝碼更換時間

<15秒

CE 認證證書

提供，必須指定


砝碼組：MS-AMH-38、25、13

適合的PG7000平臺

7601、7607

最小質量(活塞及承重套)

0.7kg(1kg，含有10kPa/kg的碳化鎢)

最大砝碼負載

38kg、25kg或13kg

最小自動增量

100g(373增量)，精確至0.01g的微調砝碼可手動加載

砝碼組構成成分

0.2kg的活塞 (10kPa/kg t-c 0.5kg)
0.5kg的承重套、托盤、推舉器組件

0.1、0.2、0.4、0.8、1.6、3.2kg的套筒狀二進制砝碼 (9個、7個、5個或 3個)單位重量為6.2kg 的主砝碼盤

50g至0.01g的微調砝碼組*

砝碼不確定度

±5ppm 或 1mg

*需要時，將微調砝碼手動加載至微調砝碼托盤上。


砝碼組：MS-AMH-100、80、60、40

適合的 PG7000 平臺

7102、7202、7302、7307

最小質量(活塞及承重套)

1kg

最大砝碼負載

103.7kg、87.3kg、63.7kg   或 43.7kg

最小自動增量

100g(1027增量)，精確至0.01g的微調砝碼可手動加載

砝碼組構成成分

0.2kg的活塞 (10kPa/kg t-c 0.5kg)
0.8kg 的承重套、托盤、推舉器組件

(7)   0.1、0.2、0.4、0.8、1.6、3.2、6.4kg的套筒狀二進制砝碼 (9個、7個、5個或3個)單位重量為10kg 的主砝碼盤

(1) 50g至0.01g的微調砝碼組*

砝碼不確定度

± 5ppm 或 1mg


*需要時，將微調砝碼手動加載至微調砝碼托盤上。


型號

型號

描述

AMH-38-VAC

自動加碼器，最大38kg

MS-AMH-13

自動加碼砝碼組，最大13kg

MS-AMH-25

自動加碼砝碼組，最大25kg

MS-AMH-38

自動加碼砝碼組，最大38kg

AMH-100

自動加碼器，最大100kg

MS-AMH-40

自動加碼砝碼組，最大40kg

MS-AMH-60

60kg自動加碼砝碼組

MS-AMH-80

自動加碼砝碼組，最大80kg

MS-AMH-100

100kg自動加碼砝碼組

AMH-100-VAC-CE

自動加碼器，符合CE標準

AMH-38-VAC-CE

自動加碼器，符合CE標準
