| 產品名稱： | 模塊化高壓氣動控制器 / 校準儀 Fluke 8270A 8370A |
|---|---|
| 產品型號： | Fluke 8270A 8370A |
| 產品品牌： | 美國 - 福祿克 |
| 產品特色： | Fluke 8270A和8370A是自動化氣動高壓控制器，可校準寬廣的壓力傳感器工作負載，在其他高壓控制器兩倍速度下實現兩倍的壓力量程。 |

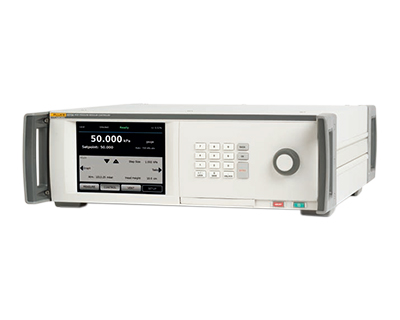

Fluke 8270A 8370A模塊化高壓氣動控制器/校準儀
在自動高壓控制器中實現最寬廣的工作負載范圍
Fluke 8270A和8370A是自動化氣動高壓控制器，可校準寬廣的壓力傳感器工作負載，在其他高壓控制器兩倍速度下實現兩倍的壓力量程。兩個型號讓您可以在價格和性能之間尋求平衡：
·Fluke 8270A 測量和控制從真空到44MPa(6400psi)的壓力。它可以配置低達100kPa (15psi)的量程。
·Fluke 8370A測量和控制從大氣壓到107MPa(15 500psi)的壓力。它可以配置低達700kPa(100psi)的量程。
Flukecalibration 獨特的控制技術讓您可以在低壓或高壓下使用這些校準儀，一切都在同一臺儀器內完成?？刂凭葹榛顒?dòng)范圍的0.002%。
使用可選的防污染系統(CPS)將工作負載覆蓋范圍擴展到充氣和充液設備。
100:1 控制可調比
比滿量程小100倍的壓力范圍可在不降低供氣壓力的情況下滿足控制指標要求。例如，當Fluke 8370A配備70Mpa(10 000psi)高量程模塊和700kPa(100psi)低量程模塊時能夠?qū)⒌陀?/span>700kPa(100psi)的壓力控制在±0.014kPa(0.002psi)范圍內，而無需降低供氣壓力。
靈活的配置選項
Fluke 8270A和8370A是模塊化系統，可同時配置多達五個測量模塊，因此它們可以處理高壓、低壓和兩者之間的任何壓力。三個系列的模塊可提供三種級別的性能，讓您可以設置滿足精度和價格需求的系統。
PM200 壓力測量模塊 | PM500 壓力測量模塊 | PM600 測量模塊 |
·0.02%滿量程指標非常適合校準或測試刻度盤壓力計、低精度變送器或壓力開關 ·堅固的硅壓力傳感器設計可實現更快的控制 ·性?xún)r(jià)比高可購買備用模塊，確保不會因校準而停機 | ·高度特征化和線性化的硅傳感器，為高準確度壓力測量提供了經濟的解決方案 ·對于大部分量程的50%至100%范圍，讀數測量不確定度為0.01%，覆蓋較大的工作負載覆蓋范圍 ·有超過45個量程可供選擇，從低壓至20MPa。利用這種較大的配置靈活性來滿足您的應用需求。 | ·Flukecalibration石英參考?jí)毫鞲衅?/span> (Q-RPT)技術提供準確的測量以及長期的穩定性 ·在模塊量程的30%至100%范圍內，讀數測量不確定度為0.01%，適合較大的工作負載覆蓋范圍 ·機載氣壓計搭配絕壓模式模塊，可在絕壓模式和表壓模式下使用 |
替代液壓靜重測試儀和比測儀的最新產品
安全第一
在設計和制造我們的壓力產品中安全第一，特別是設計和制造高壓氣動控制器時。Fluke 8270A和8370A滿足所有適合的安全標準。每個裝置都配備過壓保護和前面板中止按鈕。按下中止按鈕可排放測試壓力并使裝置恢復到安全狀況。此外，還可使用中止閥門附件實現更快和可控的排氣，以及在斷電時自動排氣。高壓氣體擁有比高壓油更多的儲能，但在適合條件下它是一個安全的選擇。通過使用帶可用附件的Fluke 8270A或8370A，您可以在使用清潔壓力介質的情況下安全運行。
在沒有污染風險的情況下校準油或氣體設備
Fluke 8270A和8370A與可選的CPS連接時，可以校準充氣和充液設備，而且不會發生污染。利用其寬廣的壓力量程，一個控制器可以完成通常需要兩個獨立原器才能完成的任務。
提供最容易使用的高壓標準

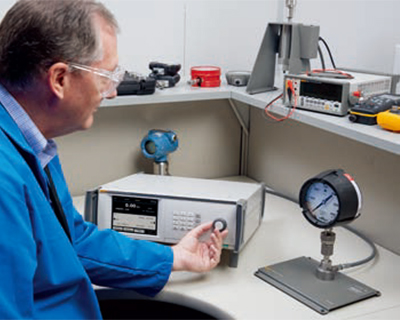

自動壓力控制器是一些最簡單、最容易使用的壓力標準。控制和測量壓力十分簡單，只需輸入所需的壓力并按Enter鍵即可。不像活塞式壓力計，您不需要以特定速度旋轉砝碼或計算重力或溫度校正。不像壓力比較器，該過程可完全實現自動化，并在很短時間內達到并維持穩定。
靈活應對范圍廣泛的應用和工作負載
Fluke 8270A和8370A可使用具有不同壓力范圍的不同類別模塊來配置。這讓您可以靈活應對范圍廣泛的應用和工作負載。不確定性非常好，可在絕大多數量程下提供0.01%的讀數，讓其成為活塞式壓力計的理想替代品。
經濟實惠的解決方案，可以隨著您的需求增加
利用其寬廣的壓力覆蓋范圍，Fluke 8270A和8370A可一次性替換多臺標準器。得益于模塊化設計，可隨時增加壓力量程和容量，從而實現較低的入門成本，有利于未來擴展，隨著您的需求而增長。
非常適合生產線中的特性描述或校準
不管您是制造大批量低成本壓力傳感器還是為航空航天和其他任務關鍵型應用制造可定制的昂貴壓力傳感器，8270A和8370A都非常適合在您的生產線中使用。
堅固耐用的設計，控制性能無與倫比
Fluke 8270A和8370A利用我們獨特的壓力控制技術，它最初開發用來應對一些要求最苛刻的壓力校準應用。利用此技術可在廣泛的壓力范圍和更長的生命周期內提供非常卓越的控制性能，縮短了您的停機時間和維護成本。

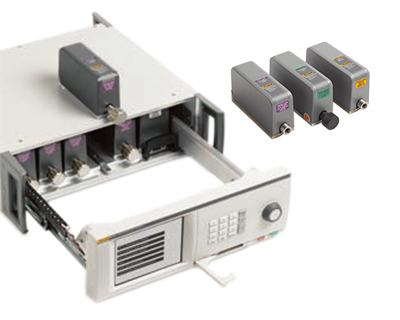

模塊化讓維護變得輕松
Fluke 8270A和8370A利用 Flukecalibration 的模塊化平臺設計。測量和控制模塊可通過前面板輕松移除，從而簡化維護或重新設定量程要求。
控制速度滿足制造環境的需求
達到設定點的時間低至30秒，8270A和8370A可比傳統高壓控制器更快地控制壓力。

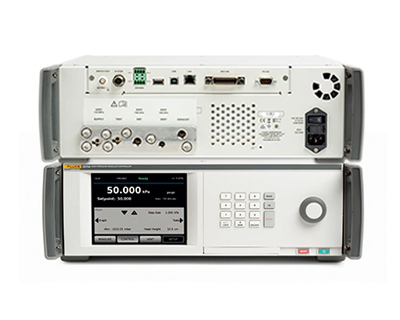

支持遠程通信和自動化
Fluke 8270A和8370A支持通過 RS-232、GPIB、USB和以太網連接進行遠程通信。使用本機SCPI協議或各種仿真模式，這些控制器可用于范圍廣泛的自動化過程。
無污染控壓至100MPa(15,000psi)
壓力范圍控制寬廣，可以為低、中或高壓工作使用相同的測試站。通過在您的生產過程中使用氣體壓力控制器，您可為客戶提供清潔產品，沒有油污染。
使用COMPASS? 軟件實現自動化
COMPASS forpressure 軟件可以實現Fluke 8370A和8270A的自動化，并在單臺或多臺被測設備(DUT)上執行完整的壓力校準序列。8270A和8370A配備完整的遠程接口，也可與自定義軟件或其他數據采集設備搭配使用。
按需提供支持和服務
Flukecalibration提供的測試、維修和校準服務價格公道，專注于快速滿足您的需求，同時保持您所期望的高質量水平。我們的壓力校準實驗室獲得ISO指南17025的認可，并且我們維護著全球校準和修理設施。
培訓選項幫助您從投資中獲得最大的收益
Fluke calibration 在我們位于亞利桑那州鳳凰城的設施內 為新手和專業壓力校準專家舉辦壓力和流量校準課程。我們也舉辦一系列有關各種壓力校準主題的免費網絡研討會。如果您需要對使用壓力控制器的員工進行培訓，我們也可以提供上門服務。
技術指標
一般指標 | |||||
干線 | |||||
電源要求 | 100Vac～240Vac，47Hz～63Hz | ||||
保險絲 | T3.15A 250Vac | ||||
最大功耗 | 100W | ||||
環境 | |||||
工作環境溫度范圍 | 15°C～35°C | ||||
存放溫度 | -20°C～70°C | ||||
相對濕度 | 工作：<80%(30°C時)；<70%(40°C時) 存放：<95%，無冷凝在高溫和高濕度環境中長期儲存之后，可能需要四天的電力穩定期。 | ||||
抗振性 | MIL-T-28800E | ||||
海拔(運行) | <3000m | ||||
預熱時間 | 如果部件之前存儲在工作環境溫度范圍內，則為加電或安裝模塊之后15分鐘。 | ||||
合規 | |||||
防護等級 | IEC 60529:IP20 | ||||
安全性 | IEC 61010-1，安裝類別 II，污染等級 2 | ||||
重量和尺寸 | |||||
總量(僅主機) | 13kg (28.5 lbs) / 15kg (35.25 lbs) | ||||
尺寸 | 高度147mm (5.78 in) 寬度452mm (17.79 in) 深度488mm (19.2 in) | ||||
機架安裝尺寸 | 3U-19英寸機架 | ||||
電磁兼容性 (EMC) | |||||
IEC 61326-1 (可控的電磁環境) | IEC 61326-2-1；CIPR 11：第1組A類 第1組設備特意產生和/或使用電導耦合射頻能，這是設備自身內部的必要工作條件。 A類設備適用于非家庭使用以及未直接連接到為住宅建筑物供電的低電壓網絡的任意設備中。 此設備連接至測試對象后，產生的發射可能會超過CISPR11規定的水平。當連接了測試導線和/或測試探針時，該設備可能無法滿足61326-1的抗擾度要求。 | ||||
美國 (FCC) | 47CFR 15 B 子部分，按照第15.103 條規定，本產品被視為豁免設備。 | ||||
韓國 (KCC) | A類設備(工業廣播和通信設備) | ||||
通信接口 | |||||
主遠程接口 | IEEE、以太網、RS-232、USB | ||||
系統連接 | 支持2個或3個系統互連 | ||||
開關測試連接 | 標準BNC插孔： | ||||
輔助驅動器 | 4個外部螺線管驅動器，24Vdc驅動，最大連續驅動每個通道6W | ||||
運行特性 | |||||
控制指標 | |||||
95%的設定點都處于規定條件的規格極限之內，計算方法為測試數據平均值加1.67倍的標準差。 | |||||
控制精度(動態模式) | 0.002%量程范圍或0.01kPa(取較大者) | ||||
控制可調衰減比 | 100:1(典型)，為滿足控制指標要求，供氣壓力不得比測量模塊的量程大100倍?？刂瓶烧{(diào)比定義為：所提供的供氣壓力與該量程適當供氣壓力的關系 | ||||
低控制點 | 絕壓1kPa (0.15psi)(僅 8270A)；表壓7kPa (1.0psi)(8370A、8270A，不帶真空泵) | ||||
穩定時間 | 穩定時間是指當體積按照10%的步進值變化至50cm3 時，要達到與設定點之間的偏差不超過0.005% 所需的時間。適合所有>絕壓7kPa (8270A)或表壓7kPa(8370A)的壓力。穩定時間會受到多種變量的影響，其中包括溫度效果、組分流速、泄漏和整體的體積配置。 | ||||
壓力測量模塊 (PMM) | 動態 A 模式 1 | 動態B模式 | |||
量程<44MPa | 量程<44MPa | 量程<44MPa | 量程<44MPa | ||
PM200/PM230 | 30秒 | 45秒 | 60秒 | 75秒 | |
PM500 | 35秒 | -- | 60秒 | -- | |
PM600/PM630 | 45秒 | 60秒 | 60秒 | 75秒 | |
1、8270A：對于小于或等于絕壓 200kPa 的設定點，穩定時間需增加 15秒。 | |||||
過沖(動態 A) | 滿量程的0.08%或2kPa(取較大者) | ||||
過沖(動態 B) | 滿量程的0.008%或2kPa(取較大者) | ||||
壓力限值 | |||||
供壓口 (8270A/8370A) | 最大值48MPa (7000psi) 表壓 / 110MPa (16 000psi) 表壓； 最小值2MPa (300psi) 表壓 | ||||
測試口 (8270A/8370A) | 44MPa (6 400psi) 表壓 / 107MPa (15 500psi) 表壓 | ||||
參考口 | 150kPa (22psi) 絕壓 | ||||
排氣口 | 150kPa (22psi) 絕壓 | ||||
泄壓閥/爆破片 | |||||
8270A機殼供氣口泄壓閥設置為52MPa (7 500psi) 8370A機殼供氣口安裝了爆破限值為152MPa (22 000psi)的爆發片。低壓歧管泄壓閥設置為52MPa (7 500psi)。 滿量程≤44MPa的模塊包括泄壓閥 | |||||
氣源類型 | |||||
清潔干燥的氮?dú)狻⒑?、氬氣或空?/span> - 工業級氮?dú)猓?/span>99.5%+ | |||||
真空源 | |||||
>50 升/分容量，帶自動排氣功能 當控制住壓力時，系統將通過真空系統排出氣體。需要采取適當?shù)谋Ｗo(hù)措施。 | |||||
型號和配件
型號 | 描述 |
8370A-2 | 高壓模塊化控制器主機，2個分區，100MPa (15 000psi) |
8370A-5 | 高壓模塊化控制器主機，5個分區，100MPa (15 000psi) |
8370A-2-PCM | 高壓模塊化控制器，2個分區，帶PCM |
8370A-5-PCM | 高壓模塊化控制器，5個分區，帶PCM |
8270A-2-BSP | 模塊化壓力控制器主機，2個分區，BSP接口 |
8270A-2-BSP-PCM | \模塊化壓力控制器，2個分區，BSP，帶PCM |
8270A-5-BSP-PCM | 模塊化壓力控制器，5個分區，BSP，帶PCM |
8270A-2-NPT | 模塊化壓力控制器主機，2個分區，NPT 接口 |
8270A-2-NPT-PCM | 模塊化壓力控制器，2個分區，NPT，帶PCM |
8270A-5-NPT-PCM | 模塊化壓力控制器，5個分區，NPT，帶PCM |
8270A-2-SAE | 模塊化壓力控制器主機，2個分區，7/16-20接口 |
8270A-2-SAE-PCM | 模塊化壓力控制器，2個分區，SAE，帶PCM |
8270A-5-SAE-PCM | 模塊化壓力控制器，5個分區，SAE，帶PCM |
8270A-5-BSP | 模塊化壓力控制器主機，5個分區，BSP接口 |
8270A-5-NPT | 模塊化壓力控制器主機，5個分區，NPT接口 |
PCM-STD-100M | 高壓控制模塊，標準可調比，100MPa (15 000psi) |
PCM-STD-40M | 壓力控制模塊，827X，標準可調比，40MPa (6000psi) |
配件 | 描述 |
PM200 壓力測量模塊 | 適用于2271A 工業壓力校準器和6270A，8270A和8370A壓力控制器/校準器 |
PM500 壓力測量模塊 | 適用于2271A 工業壓力校準器和6270A，8270A和8370A壓力控制器/校準器 |
PM600 壓力測量模塊 | 適用于6270A，8270A和8370A壓力控制器/校準器 |
CPS-100M | 高壓防污染系統，標準端口/適配器 |
CPS-40M-HC40 | 壓力測量模塊校準套件 |
SPLT-40M | 自清洗式積液管 |
PK-8270-BSP | 管線和管件套件，8270A BSP |
PK-8270-NPT | 管線和管件套件，8270A NPT |
PK-8270-SAE | 管線和管件套件，8270A 7/16-20 |
PK-8370-100M | 管線和接頭套件，837X |
TST-100M | 高壓測試站，標準端口/適配器 |
TST-40M-HC40 | 測試站，標準端口/適配器 |
GBK-110M | 氣體增壓器套件，152:1，110MPa (16 000pSI) |
GBK-50M | 氣體增壓器套件，75:1，50MPa (7300pSI) |
VA-PPC/MPC-REF-110 | 真空泵工具包，110V |
CASE-PMM | 裝運箱，3PMM 模塊 |
CASE-XX70 | 可重復使用的 XX70 運輸箱 |
KIT-PMM-CAL-100M | 高壓測量模塊校準套件 |
KIT-PMM-CAL-40M | 壓力測量模塊校準套件 |
CDG-REF-1TORR | 用于絕壓模式PM500 模塊清零的電容式真空計 |
PK-PMM-ZERO | 用于絕壓模式PM500 模塊歸零的互連套件 |
RMK-XX70 | 機架安裝套件，寬度為19英寸，3U |
PK-VLV-ABORT-100M | 套件，高壓中止閥 |
PK-VLV-ISO-100M | 套件，高壓隔離閥 |
PK-VLV-ISO-40M | 套件，壓力隔離閥 |
6270-SYS-CBL | 6270A 系統電纜套件 |
KIT-EMM300 | 電氣測量模塊(帶塢站) |
DS70-KIT-EMM | 電氣測量模塊(帶塢站) |
EMM300 | 電氣測量模塊 |
SK-8270-SERVICE | 密封套件，8270 服務 |
SK-8370-SERVICE | 密封套件，8370 服務 |
