| 產品名稱： | 高壓液體數字壓力控制器校準器 Fluke 7615 |
|---|---|
| 產品型號： | Fluke 7615 |
| 產品品牌： | 美國 - 福祿克 |
| 產品特色： | ·需要使用高壓液壓進行測試、計量的場合 ·傳感器生產廠家，如船用柴油機傳感器和變送器 ·高壓汽車傳感器，如剎車系統 ·節流閥體傳感器 |

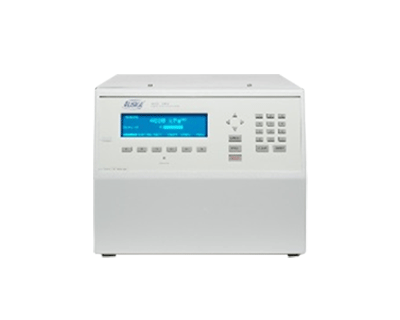

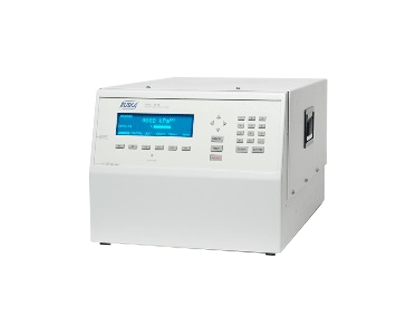

Fluke 7615 高壓液體數字壓力控制器校準器
高壓液體自動控制器
Fluke 7615采用了脈寬調制閥技術，專利的氣壓到液壓增壓器使自動高壓校準到275MPa成為現實。Fluke 7615系列是自動壽命/ 疲勞測試的理想選擇：
·需要使用高壓液壓進行測試、計量的場合
·傳感器生產廠家，如船用柴油機傳感器和變送器
·高壓汽車傳感器，如剎車系統
·節流閥體傳感器
多種控制模式
正常控制模式
控制參數優化，實現小過沖、快速達到控制壓力點。測試結束后，壓力被釋放到儲液罐從而實現快速減壓。如果活塞先于較小壓力設定點到達行程末端，會自動進行下一個循環。該時間與介質、系統容積、幾何尺寸、被測設備都有關系。典型控制時間是50cc容積，10%步進，達 到控制穩定性時間是30秒。
快速控制模式
Fluke 7615非常適用于對時間和控制速度要求非常嚴格的場合。此模式可以在50cc容積負載下，通常5秒內就可達到0.25%精度。如果時間長一點，7615可以達到0.01%控制穩定性。
循環模式
用戶設定好需要循環測試的大壓力。Fluke 7615系列控制大壓力，在達到大值后所能達到的小壓力值是根據被測產品的容積而訂的。因此小壓力值無法定義，(如果必須定義，詳見掃描模式)。壓力值會在大和小值之間循環變化，直到達到設定的循環次數。壓力變化速率和保持時間可以定義。
掃描模式
除了在掃描模式小壓力點需要定義外，其他類似于循環模式。
·范圍為6000到40,000 psia(41.5至275MPa)
·精度達量程的0.01%
·高速壓力控制
·控制穩定性達滿量程的0.01%
·疲勞和壓力測試的循環模式
·可提供Labview?驅動
技術指標
量程*** | 41.5 / 70 / 103.5 / 140 / 207 / 275（Mpa） |
低于140MPa量程 | 精度：* 0.01%量程； 穩定性： 0.01%/年； 不確定度：** 0.015%量程/年 |
高于140MPa量程 | 精度：* 0.02%量程； 穩定性： 0.02%/年； 不確定度：** 0.028%量程/年 |
控制 | 140MPa以下量程，最大0.01%FS；140MPa以上量程，最大0.02%FS |
驅動氣源 | 0.7MPa，潔凈、干燥空氣 |
測試接口 | 高壓F250C |
驅動壓力 | 1/4" NPT內螺紋 |
電源 | 110~220 VAC, 50/60Hz |
通訊 | RS232、IEEE-488 |
溫度 | 工作溫度：0℃~50℃ 存儲溫度：-20℃~50℃ |
濕度 | 5%~95%RH，非凝露 |
尺寸和重量 | 35.5cm×43cm×66cm(H×W×D)，68kg |
選件 | 1、三量程選件 2、雙傳感器 3、排空氣閥 4、架式安裝件 |
* 精度包含了全部線性度、重復性、遲滯和溫度系數(0℃~50℃)。 | |
三量程選件
技術指標中的各個量程均可按單傳感器三量程提供(選件)或雙傳感器六量程提供(選件)。每個傳感器低于140MPa時0.01%精度和140MPa以上為0.02%精度。
全量程 | 低 | 中 | 高 |
41.5MPa | 14MPa | 28MPa | 41.5MPa |
70MPa | 20MPa | 40MPa | 70MPa |
103.5MPa | 30MPa | 60MPa | 103.5MPa |
140MPa | 45MPa | 100MPa | 140MPa |
207MPa | 70MPa | 140MPa | 207MPa |
275MPa | 90MPa | 180MPa | 275MPa |
