型號 Fluke 7050

選擇  5～1500psig (400mbar-100barg)的任意滿量程壓力范圍。

也可提供15～50psia (1～4bara)的固定絕壓范圍。

可選模式

針對 15～1500psig (1.0～100barg)的范圍選擇使用氣壓參考傳感器的絕壓模式

針對 5～1500psig (400mbar～100barg)的范圍選擇使用真空參考選件的絕壓模式 負表壓模式

型號 Fluke 7050i

選擇 5～1500psig (400mbar～100barg)的任意滿量程。也可提供15～50psia (1～4bara)的固定絕壓范圍。

可選模式

針對 15～1500psig (1.0～100barg)的范圍選擇使用氣壓參考傳感器的絕壓模式

針對 5～1500psig (400mbar～100barg)的范圍選擇使用真空參考選件的絕壓模式 負表壓模式

性能

精確度

型號 Fluke 7050
    滿量程的 0.003%

型號 Fluke 7050i
    滿量程(FS)的25%～100%：讀數的0.005%  低于25%滿量程：25%滿量程的0.005%

精度定義為整個工作溫度范圍內線性、可重復性和遲滯性的組合效應。總誤差的表述符合 ISO“測量誤差表示指南”的建議。

穩定性

所有型號：每年為讀數的0.0075%

顯示分辨率

用戶可選1：1,000,000

負表壓精度(可選)

型號 Fluke 7050
    滿量程的0.003%

型號 Fluke 7050i
    25%滿量程的0.005%或0.0005psi(0.034mbar)，取較大者

大氣壓力參考(可選)

每年最大誤差0.002psi (0.1379毫巴)

真空壓參考(可選)

每年的最大誤差為0.0002psi   (0.014mbar)

校準

校準

提供國家標準與技術研究院(NIST)可溯源校準報告可進行ISO-17025認可的校準。

總不確定度

壓力真值的最大偏差量包括精度、穩定性、溫度效應以及校準標準

型號 Fluke 7050

范圍達1500psi(100bar)    90天RSS：滿量程的0.003%+讀數的0.002%    1年RSS：滿量程的0.003%+讀數的0.0075%

型號Fluke 7050i

25%～100%滿量程  90天：讀數的0.006%  1年：讀數的0.009%

通信

通信

RS232與IEEE-488、SCPI   syntax。7250、7215系列，型號7000和6000系列仿真作為標準。

MET/CAL?驅動-可選
  LabView?驅動
  通過RS232接口進行固件更新

語言

菜單與功能項

Fluke   7050系列可通過以下語言顯示菜單和功能：英語、法語、中文、德語、日語、西班牙語和意大利語

選件

選件

? 氣壓參考(絕壓和負表壓)     ? 真空參考*(絕壓)      ? 僅限負表壓      ? MET/CAL 驅動程序     ? Intecal 軟件

? NVLAP 認可的校準      ?機架安裝工具        ?集液槽總成

*需要外部真空泵

常規信息

顯示屏幕

TFT、VGA、有源矩陣、6.4in(162.5mm)   640x480分辨率、65,000色

溫度

操作：64～96℉(18～36℃)   儲存：-4～158℉(-20℃～70℃)

濕度

相對濕度5％～95％，無凝結

尺寸(高x寬x深)

所有版本：7x16.5x19(in)  178x419x483(mm)

重量

所有型號：16磅 (7.5kg)

電源

90V～260V 交流，50/60Hz，150W

測試端口和參考連接

1/4in   NPT凹口

預熱時間

2到3小時；可無限期預熱

壓力介質

氮?dú)饣蚯鍧嵏稍锟諝?/span>

針對15～1500psig (1.0～100barg)的范圍選擇使用氣壓參考傳感器的絕壓模式

針對5～1500psig (400mbar～100barg)的范圍選擇使用真空參考選件的絕壓模式 負表壓模式

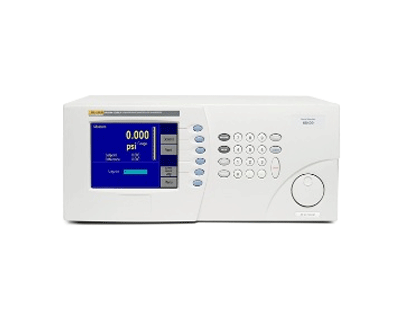

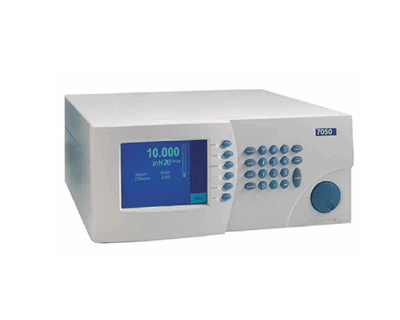

Fluke 7050

數字壓力指示器

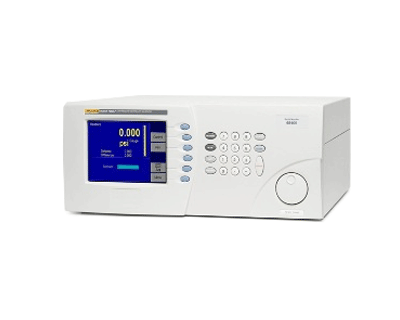

Fluke 7050i

具有極高讀數精度的數字壓力指示器

配件

描述

MET/CAL 驅動程序

MET/CAL驅動程序可選附件

Labview 驅動程序

LabView?驅動程序可選附件

7050 BARO-REF

氣壓參考(范圍為15psi及更高值)包括負表壓選項

7050 VAC-REF

真空參考(通過真空泵保持絕壓模式)

7050 NEG-GAU

真空(負表壓)模式

7000-102

油污隔離器

3990-801

手動壓力調節裝置，最高至7MPa

3990-803

手動氣壓控制器，壓力最高至20MPa   (3,000psi)

3893-801 壓力調節裝置

精確壓力調節裝置，VAC/3KPSI

7250-903

機架安裝套件19in機架安裝工具EIA機柜，24in深

7250-904

機架安裝套件，19in機架安裝工具EIA機柜，30in深
