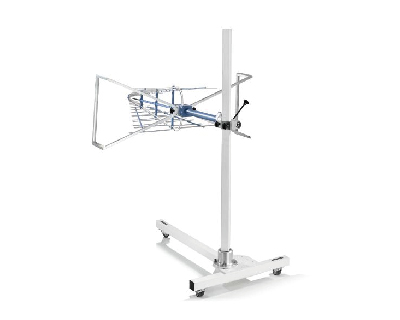

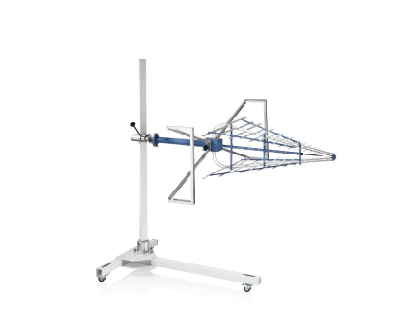

R&S?HL562E 超對數寬帶天線

適用于EMI和EMS應用的超寬帶天線

R&S?HL562E兼具雙錐形天線和對數周期天線的特點。R&S?HL562E超對數天線可用于在30MHz至6000MHz 的寬頻率范圍內進行發射和EMS測量。由于不需要更換天線，因此測量時間顯著縮短。R&S?HL562E具有良好的對稱和匹配特性(VSWR)，可用于需要 10V/m 或更高場強的EMS測量。天線尺寸小、重量輕，易于操作，非常適合在測試暗室中使用。

主要特點

    ? 頻率范圍：30MHz~6GHz

    ? 極化方式：線性極化

    ? 增益：8.5dBi

    ? VSWR：< 2 (典型值)
    ? 交叉極化：< -20dB
    ? 標稱阻抗：50&Omega

特性與優點

在30MHz至6GHz 的頻率范圍內無需更換天線 —— 提高測量速度

由于在整個頻率范圍內均無需更換天線，因此大幅縮短了測量時間，提高了測量吞吐量。

輻射方向圖呈對稱 —— 輕松更改極化

天線采用獨特設計，E平面和H平面的輻射方向圖在200MHz至6GHz 的頻率范圍內幾乎呈旋轉對稱，支持更改極化，并且對輻射特性幾乎沒有任何影響。

抗擾度測試和發射測量 —— 單個天線即可用于兩種應用

天線適用于EMI和EMS應用。只需單個天線即可用于兩種應用，降低了總成本。

高天線增益和低天線系數 —— 精確測量

R&S?HL562E兼具雙錐形天線和對數周期天線的特點。對數周期天線呈V形結構，可確保高天線增益。高天線增益結合低天線系數，可確保優異的測量結果。
