| 產品名稱： | 矢量信號發生器 R&S?SMM100A |
|---|---|
| 產品型號： | R&S?SMM100A |
| 產品品牌： | 德國 - 羅德與施瓦茨 |
| 產品特色： | ? 頻率范圍介于100kHz至44GHz ? 最高1GHz內部射頻調制帶寬 ? 輸出功率高達+18dBm ? 出色的調制頻率響應、誤差矢量幅度(EVM)和鄰道功率比(ACPR) ? 面向FR1和FR2的5G NR信號生成 ? 可滿足未來的WLAN頻率和帶寬要求 |

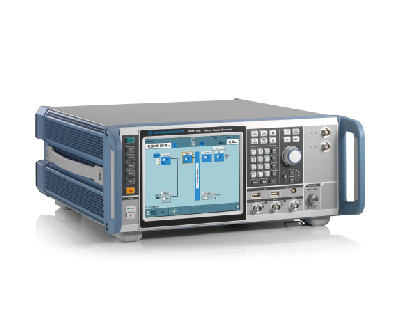

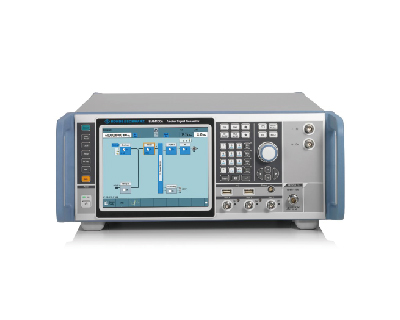

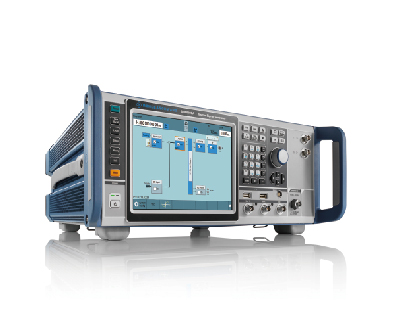

R&S?SMM100A 矢量信號發生器
具備毫米波測試功能的中檔矢量信號發生器
R&S?SMM100A 矢量信號發生器在100kHz至44GHz 的頻率范圍內提供一流的射頻特性。這款儀器覆蓋現有無線標準所使用的6GHz以下的頻段、新定義的最高7.125GHz 的5G NR FR1和Wi-Fi 6E 頻段以及最高44GHz的5G NR FR2 頻段。
R&S?SMM100A 內置基帶發生器，支持最高1GHz的射頻調制帶寬。因此，該儀器能夠按照通用無線標準的要求生成數字調制寬帶信號。R&S?SMM100A能夠充分滿足未來的帶寬要求。
主要特點
? 頻率范圍介于100kHz至44GHz
帶R&S?SMM-B1006選項：100kHz～6GHz
帶R&S?SMM-B1007選件：100kHz～7.5GHz
帶R&S?SMM-B1012選件：100kHz～12.75GHz
帶R&S?SMM-B1020選件：100kHz～20GHz
帶R&S?SMM-B1031選件：100kHz～31.8GHz
帶R&S?SMM-B1044、R&S?SM M-B1044N選件：100kHz～44GHz
? 最高1GHz內部射頻調制帶寬
? 輸出功率高達+18dBm
? 出色的調制頻率響應、誤差矢量幅度(EVM)和鄰道功率比(ACPR)
? 面向FR1和FR2的5G NR信號生成
? 可滿足未來的WLAN頻率和帶寬要求
? 通過觸摸屏和方框圖方便操作
特性與優點
卓越的 SSB 相位噪聲和 EVM 性能 ——
在1GHz射頻頻率下，R&S?SMM100A矢量信號發生器的SSB相位噪聲小于-129dBc，偏移值為20kHz。典型值為-134dBc，進一步降低了5dB。儀器不僅具備出色的射頻性能，在高頻條件下還具有一流的調制特性。
在28GHz 射頻頻率下，R&S?SMM100A可針對100MHz 的5G NR信號提供小于-42dB (0.8%) 的卓越EVM性能，符合3GPP測試模型3.1。
非凡的平坦頻率響應 ——
調制帶寬內的信號頻率響應同樣會顯著影響可實現的EVM性能，需要盡量在發生器的整個射頻頻率范圍內降低幅度和相位頻率響應。
R&S?SMM100A通過智能方式補償對頻率響應產生的內部影響。在整個1GHz射頻調制帶寬范圍內，R&S?SMM100A測得的幅度頻率響應小于0.4dB。
探究可擴展性 ——
R&S?SMM100A標配為支持最高120MHz 的射頻調制帶寬。用戶可以根據具體要求使用許可密鑰將帶寬擴展至1GHz。儀器的任意波形內存也可以從64Msample 靈活擴展至最高2Gsample。
R&S?SMM100A還隨附各種頻率選件，將頻率最高擴展至44GHz。用戶可以精確配置 R&S?SMM100A以滿足實際要求。
探索易用性 ——
? 8.4' 觸摸屏，操作便捷
? 直觀的結構化用戶界面以框圖形式呈現
? 在完整信號流路徑中的不同點以圖形方式實時監控信號
? 上下文關聯的聯機幫助系統和帶代碼生成器的內置 SCPI 宏記錄器輕松實現自動化
移動通信標準 ——
R&S?SMM100A非常適用于生成符合重要無線通信標準的信號，是用于5G NR基站一致性測試的理想信號發生器。
借助R&S?SMM-B1044頻率選件，儀器能夠覆蓋高達7.125GHz的5G NR FR1頻段和高達44GHz的 FR2頻段。帶寬擴展至1GHz后，儀器能夠滿足5G應用中不斷提高的信號帶寬要求。
準備就緒，支持下一代 Wi-Fi 技術 ——
WLAN同樣顯現出更高頻率和更大帶寬的發展趨勢。Wi-Fi 6E技術使用5.8GHz至7.125GHz的頻率。IEEE 802.11be等未來的WLAN標準早已規定320MHz的信號帶寬。
借助高達7.5GHz的R&S?SMM-B1007頻率選件和帶寬擴展至500MHz的R&S?SMM-K524選件，R&S?SMM100A信號發生器非常適用于執行組件、模塊和設備的WLAN測試。
高速率脈沖 (HRP) 超寬帶 (UWB) ——
R&S?SMM100A非常適用于HRP UWB接收機測試。儀器覆蓋高達10.6GHz的頻率范圍，射頻調制帶寬為500MHz，能夠在重要通道中生成信號。
R&S?SMM-K149 HRP UWB基帶選件支持三種規定的信號生成模式：IEEE 802.15.4a-2015規定的 HRP UWB模式，以及IEEE 802.15.4z針對增強型測距設備(ERDEF)規定的基礎脈沖重復頻率(BPRF) 模式和高脈沖重復頻率(HPRF)模式。
R&S?SMM100A 矢量信號發生器 —— 選件
射頻選項 | |||
頻率選件 | |||
型號 | 描述 | ||
R&S?SMM-B1006 | 100kHz～6GHz | ||
R&S?SMM-B1007 | 100kHz～7.5GHz | ||
R&S?SMM-B1012 | 100kHz～12.75GHz | ||
R&S?SMM-B1020 | 100kHz～20GHz | ||
R&S?SMM-B1031 | 100kHz～31.8GHz | ||
R&S?SMM-B1044 | 100kHz～44GHz | ||
R&S?SMM-B1044N | 100kHz～44GHz I/Q調制帶寬和最低脈寬限制 | ||
—— | |||
參考振蕩器選件 | |||
型號 | 描述 | ||
R&S?SMM-K703 | 100MHz，1GHz超低噪聲參考輸入/輸出 | ||
R&S?SMM-K704 | 靈活參考輸入（1MHz～100MHz） | ||
—— | |||
模擬調制選件 | |||
型號 | 描述 | ||
R&S?SMM-K22 | 脈沖調制器 | ||
R&S?SMM-K23 | 高性能脈沖發生器 | ||
R&S?SMM-K24 | 多功能發生器 | ||
R&S?SMM-K720 | 調幅/調頻/調相 | ||
—— | |||
其他選件 | |||
型號 | 描述 | ||
R&S?SMM-B90 | 相位相參 | ||
R&S?SMM-K553 | 前端控制 | ||
—— | |||
矢量系統選件 | |||
基帶 | |||
型號 | 描述 | ||
R&S?SMM-B9 | 具備任意波形的基帶發生器（64Msample，120MHz射頻帶寬） | ||
R&S?SMM-K511 | 任意波形內存擴展至512Msample | ||
R&S?SMM-K17 | 差分模擬I/Q輸出 | ||
R&S?SMM-K512 | 任意波形內存擴展至1Gsample | ||
R&S?SMM-K513 | 任意波形內存擴展至2Gsample | ||
R&S?SMM-K520 | 基帶實時擴展 | ||
R&S?SMM-K523 | 基帶擴展至240MHz射頻帶寬 | ||
R&S?SMM-K524 | 基帶擴展至500MHz射頻帶寬 | ||
R&S?SMM-K525 | 基帶擴展至1GHz射頻帶寬 | ||
—— | |||
基帶增強 | |||
型號 | 描述 | ||
R&S?SMM-K80 | 誤碼率測試儀 | ||
R&S?SMM-K507 | ARB以太網上傳 | ||
R&S?SMM-K540 | 包絡跟蹤 | ||
R&S?SMM-K541 | 調幅/調幅、調幅/調相預失真 | ||
R&S?SMM-K544 | 用戶自定義頻率響應校正 | ||
R&S?SMM-K548 | 峰值因子降低 | ||
—— | |||
信號生成選件 | |||
蜂窩 | |||
型號 | 描述 | 型號 | 描述 |
R&S?SMM-K144 | 5G NR 第15版 | R&S?SMM-K444 | 5G NR 第15版 (WinIQSIM2?) |
R&S?SMM-K148 | 5G NR 第16版 | R&S?SMM-K448 | 5G NR 第16版 (WinIQSIM2?) |
R&S?SMM-K55 | LTE 第8版 | R&S?SMM-K255 | LTE 第8版 (WinIQSIM2?) |
R&S?SMM-K84 | LTE 第9版 | R&S?SMM-K284 | LTE 第9版 (WinIQSIM2?) |
R&S?SMM-K85 | LTE 第10版 | R&S?SMM-K285 | LTE 第10版 (WinIQSIM2?) |
R&S?SMM-K112 | LTE 第11版 | R&S?SMM-K412 | LTE 第11版 (WinIQSIM2?) |
R&S?SMM-K113 | LTE 第12版 | R&S?SMM-K413 | LTE 第12版 (WinIQSIM2?) |
R&S?SMM-K119 | LTE 第13/14/15版 | R&S?SMM-K419 | LTE 第13/14/15版 (WinIQSIM2?) |
R&S?SMM-K175 | U 平面生成 | R&S?SMM-K415 | 蜂窩 IoT 第13版 (WinIQSIM2?) |
R&S?SMM-K115 | 蜂窩 IoT 第13版 | R&S?SMM-K443 | 蜂窩 IoT 第14版 (WinIQSIM2?) |
R&S?SMM-K143 | 蜂窩 IoT 第14版 | R&S?SMM-K446 | 蜂窩 IoT 第15版 (WinIQSIM2?) |
R&S?SMM-K146 | 蜂窩 IoT 第15版 | R&S?SMM-K242 | 3GPP FDD (WinIQSIM2?) |
R&S?SMM-K42 | 3GPP FDD | R&S?SMM-K283 | 3GPP FDD HSPA/HSPA+、增強型基站/移動臺測試 |
R&S?SMM-K83 | 3GPP FDD HSPA/HSPA+、增強型基站/移動臺測試 | R&S?SMM-K240 | GSM/EDGE (WinIQSIM2?) |
R&S?SMM-K40 | GSM/EDGE | R&S?SMM-K241 | EDGE Evolution (WinIQSIM2?) |
R&S?SMM-K41 | EDGE Evolution | R&S?SMM-K246 | CDMA2000?，含 1xEV-DV (WinIQSIM2?) |
R&S?SMM-K46 | CDMA2000?，含 1xEV-DV | R&S?SMM-K247 | 1xEV-DO Rev. A (WinIQSIM2?) |
R&S?SMM-K47 | 1xEV-DO Rev. A | R&S?SMM-K287 | 1xEV-DO Rev. B (WinIQSIM2?) |
R&S?SMM-K87 | 1xEV-DO Rev. B | R&S?SMM-K250 | TD-SCDMA (WinIQSIM2?) |
R&S?SMM-K50 | TD-SCDMA | R&S?SMM-K251 | TD-SCDMA 增強型 (WinIQSIM2?) |
R&S?SMM-K51 | TD-SCDMA 增強型基站/移動臺測試 | —— | —— |
—— | |||
無線連接 | |||
型號 | 描述 | 型號 | 描述 |
R&S?SMM-K54 | IEEE 802.11a/b/g/n/j/p | R&S?SMM-K254 | IEEE 802.11a/b/g/n/j/p (WinIQSIM2?) |
R&S?SMM-K86 | IEEE 802.11ac | R&S?SMM-K286 | IEEE 802.11ac (WinIQSIM2?) |
R&S?SMM-K142 | IEEE 802.11ax | R&S?SMM-K442 | IEEE 802.11ax (WinIQSIM2?) |
R&S?SMM-K147 | IEEE 802.11be | R&S?SMM-K447 | IEEE 802.11be (WinIQSIM2?) |
R&S?SMM-K350 | DFS信號生成（脈沖序列生成軟件DFS） | R&S?SMM-K417 | Bluetooth? 5.x (WinIQSIM2?) |
R&S?SMM-K60 | Bluetooth? EDR | R&S?SMM-K260 | Bluetooth? EDR (WinIQSIM2?) |
R&S?SMM-K117 | Bluetooth? 5.x | R&S?SMM-K289 | NFC A/B/F (WinIQSIM2?) |
R&S?SMM-K89 | NFC A/B/F | R&S?SMM-K431 | LoRa? (WinIQSIM2?) |
R&S?SMM-K131 | LoRa? | R&S?SMM-K449 | HRP UWB (WinIQSIM2?) |
R&S?SMM-K149 | HRP UWB | R&S?SMM-K414 | OFDM 信號生成 (WinIQSIM2?) |
R&S?SMM-K114 | OFDM 信號生成 | —— | —— |
—— | |||
導航 | |||
型號 | 描述 | 型號 | 描述 |
R&S?SMM-K244 | GPS，單星 (WinIQSIM2?) | R&S?SMM-K407 | 北斗，單星 (WinIQSIM2?) |
R&S?SMM-K298 | 現代化 GPS，單星 (WinIQSIM2?) | R&S?SMM-K432 | 現代化北斗，單星 (WinIQSIM2?) |
R&S?SMM-K266 | 伽利略，單星 (WinIQSIM2?) | R&S?SMM-K297 | IRNSS，單星 (WinIQSIM2?) |
R&S?SMM-K294 | 格洛納斯，單星 (WinIQSIM2?) | —— | —— |
—— | |||
廣播電視 | |||
型號 | 描述 | ||
R&S?SMM-K252 | DVB-H/DVB-T (WinIQSIM2?) | ||
R&S?SMM-K253 | DAB/T-DMB (WinIQSIM2?) | ||
—— | |||
衛星通信 | |||
型號 | 描述 | ||
R&S?SMM-K416 | DVB-S2/DVB-S2X (WinIQSIM2?) | ||
—— | |||
波形包 | |||
型號 | 描述 | ||
R&S?SMM-K200 | 針對 R&S?WinIQSIM2? 信號的一種波形 | ||
R&S?SMM-K200 | 針對 R&S?WinIQSIM2? 信號的五種波形 | ||
R&S?SMM-K200 | 針對 R&S?WinIQSIM2? 信號的 50 種波形 | ||
—— | |||
多載波連續波和噪聲 | |||
型號 | 描述 | ||
R&S?SMM-K61 | 多載波連續波信號生成 | ||
R&S?SMM-K62 | 加性高斯白噪聲 (AWGN) | ||
R&S?SMM-K261 | 多載波連續波信號生成 (WinIQSIM2?) | ||
R&S?SMM-K262 | 加性高斯白噪聲 (AWGN) (WinIQSIM2?) | ||
R&S?SMM-K811 | 用于噪聲功率比測量的陷波信號，需要 R&S?SMM-B9 | ||
—— | |||
其它 | |||
附件 | |||
型號 | 描述 | ||
R&S?SMM-B93 | Solid-state drive | ||
R&S?SMM-K980 | 健康與使用監控服務 | ||
R&S?ZZA-KN4 | 19" 機架適配器，用于將一個 19" 外殼（4 RU 高）安裝在標準 19" 機架中 | ||
R&S?SMU-Z6 | 適用于標準 I/Q 接口的電纜，2 m | ||
R&S?TS-USB1 | 針對 RS-232 遠程控制的 USB 串行適配器 | ||
R&S?DIGIQ-HS | 適用于高速數字 I/Q 接口的電纜，3 m | ||
—— | |||
文件 | |||
型號 | 描述 | ||
R&S?DCV-2 | 校準值文件 | ||
R&S?ACASMM100A | R&S?SMM100A 認證校準，適用于帶 R&S?B1006 6GHz 頻率選件的儀器 | ||
R&S?ACASMM100A | R&S?SMM100A 認證校準，適用于帶 R&S?B1007 7.5GHz 頻率選件的儀器 | ||
R&S?ACASMM100A | R&S?SMM100A 認證校準，適用于帶 R&S?B1012/-B1020/-B1031/-B1044/-B1044N 12.75GHz/20GHz/31.8GHz/44GHz 頻率選件的儀器 | ||
