產品名稱：	信號與頻譜分析儀 R&S?FSW
產品型號：	R&S?FSW
產品品牌：	德國 - 羅德與施瓦茨
產品特色：	? 頻率范圍 2Hz～90GHz (500GHz) ? 相位噪聲低至-143dBc ? 最高8.3GHz內部分析帶寬 ? 60dBc無雜散動態范圍，對于2GHz分析帶寬 ? SCPI 記錄器簡化代碼生成 ? 可并行運行和顯示多個測量應用

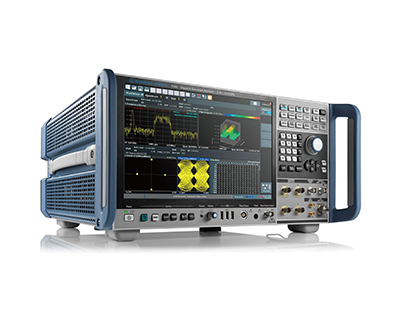

R&S?FSW 信號與頻譜分析儀

高性能R&S?FSW信號與頻譜分析儀可幫助工程師完成嚴苛任務。它具備較高的內部分析帶寬，可對寬帶組件和通信系統進行特征校準。該儀器具備出色的相位噪聲，有助于開發適用于雷達等應用的高性能振蕩器。

主要特點

?頻率范圍介于2Hz至90GHz（使用外部諧波混頻器時最高可達500GHz）

?低相位噪聲，在10kHz偏置時為-140dBc (1Hz)，在100kHz偏置時為-143dBc（1GHz載波）

?60dBc無雜散動態范圍，對于2GHz內部分析帶寬

?最高8.3GHz內部分析帶寬

?800MHz實時分析帶寬，每秒240萬次FFT運算，0.46μs截獲概率(POI)，500MHz I/Q數據流接口

?SCPI 記錄器簡化代碼生成

?新型扁平化Windows 10設計和多點觸控手勢支持

?可并行運行和顯示多個測量應用

?分析28GHz頻段中100MHz 5G上行鏈路信號時殘余EVM低至-49dB

可選型號

型號	頻率范圍	相位噪聲	分析帶寬
R&S?FSW8	2Hz～8GHz	< -136dBc（1Hz）（f = 1GHz，10kHz偏置）	512MHz
R&S?FSW13	2Hz～13.6GHz	< -136dBc（1Hz）（f = 1GHz，10kHz偏置）	512MHz
R&S?FSW26	2Hz～26.5GHz	< -136dBc（1Hz）（f = 1GHz，10kHz偏置）	2000MHz
R&S?FSW43	2Hz～43.5GHz	< -136dBc（1Hz）（f = 1GHz，10kHz偏置）	8312MHz
R&S?FSW50	2Hz～50GHz	< -136dBc（1Hz）（f = 1GHz，10kHz偏置）	8312MHz
R&S?FSW67	2Hz～67GHz	< -136dBc（1Hz）（f = 1GHz，10kHz偏置）	8312MHz
R&S?FSW85	2Hz～85GHz/90GHz	< -136dBc（1Hz）（f = 1GHz，10kHz偏置）	8312MHz

性能與優點

卓越的射頻性能 —— 滿足嚴格要求

R&S?FSW重新定義了頂級信號與頻譜分析儀，在鄰道泄露比(ACLR)和諧波測量的相位噪聲、顯示平均噪聲電平、互調抑制以及動態范圍方面具備卓越的射頻性能。

10GHz載波頻率、10kHz載波偏置時的相位噪聲：典型值為-133dBc (1Hz)

高級用戶界面 —— 確保便捷操作

?12.1" 高分辨率多點觸控顯示屏支持手勢操作，采用扁平化 Windows 10 設計

?在不同窗口中同時顯示多種測量，輕松說明結果

?嵌入式 SCPI 記錄器可簡化自動化遠程控制測量的代碼生成

在5G開發方面遙遙領先 —— 深度5G物理層信號分析

?R&S?FSW內部分析帶寬高達 8.3GHz并且可擴展，能夠捕獲下行鏈路信號的完整帶寬，并評估整體系統。

?R&S?FSW-K144和R&S?FSW-K145 選件涵蓋下行鏈路和上行鏈路中的3GPP 5G NR帶內測量?？煞治雒總€信號子幀并提供廣泛的測量結果，包括不同通道和信號的EVM、頻率和功率。

R&S?FSW-K144 5G新空口下行鏈路應用：R&S?FSW-K144可自動檢測并設置多種參數，以便用戶將更多時間用于研究詳盡的分析結果

廣泛的雷達分析功能 —— 快速全面的雷達信號分析

R&S?FSW具備高達8.3GHz的分析帶寬，并提供用于雷達測試的重要分析功能。

?R&S?FSW-K6脈沖測量應用可一鍵測量所有相關脈沖參數

?R&S?FSW-K6S時間旁瓣測量選件可測量脈沖壓縮參數

?R&S?FSW-K60/K60H選件可分析跳頻信號

汽車電子雷達信號分析 —— E頻段免影像寬帶信號分析

R&S?FSW85信號與頻譜分析儀具備YIG預選器，適用頻率范圍為8GHz至85GHz，可支持免影像頻譜分析。它具備高達8.3GHz 的分析帶寬，配備R&S?FSW-K60/-K60C瞬態分析/線性調頻測量選件，可對汽車電子雷達等應用中高達5GHz的寬調頻連續波信號進行特性分析。

汽車電子雷達測量,使用R&S?FSW-K60C選件和R&S?FSW-B2001 2GHz內部帶寬擴展選件,測量77GHz頻率下帶寬為2GHz的調頻連續波信號

非常適用于衛星射頻測試 —— 用于設計、開發和測試衛星有效載荷、有效載荷子系統以及組件的高性能測量解決方案

R&S?FSW提供專用測量應用以用于關鍵測量任務，例如群延時、線性度、增益轉移和噪聲功率比(NPR)等。它還可解調符合DVB-S2X和OneWeb等不同標準的衛星射頻信號。R&S?FSW分析帶寬高達8.3GHz 并且可擴展，滿足不斷增長的寬信號帶寬需求。

實時頻譜分析 —— 使用實時頻譜分析選件捕獲所有信息

用戶可以使用R&S?FSW實時選件在高達800MHz的帶寬中可靠檢測納秒級極短偶發干擾信號，即使接近強力載波時也同樣如此。實時頻譜分析有助于用戶分析現有跳頻算法并創建替代算法，以防止相同頻段內符合不同標準的信號之間發生沖突。

2.4GHz ISM頻段的實時頻譜，分析并防止相同頻段內(如WLAN和Bluetooth?)符合不同標準的信號之間發生沖突

功能強大的矢量信號分析應用 —— 數字信號分析

R&S?FSW-K70矢量信號分析選件可幫助用戶靈活分析精確到比特級的數字調制單載波。盡管分析工具數目繁多，但結構清晰的操作理念可以很好地簡化測量。R&S?FSW-K70M可以分析采用兩種不同調制方案的信號，例如DVB-S2X信號。R&S?FSW-K70P 擴展選件可以測量PRBS數據(包括PRBS23)的原始誤碼率(BER)。

R&S?FSW 信號與頻譜分析儀 —— 選件

一、硬件選件：性能選件、前置放大器、分析帶寬、外部混頻、數字基帶、模擬基帶、I/Q內存擴展、和附件。

二、測量應用選件：蜂窩系統、無線、通用、雷達、航空電子、衛星系統和有線數據。

三、儀器安全選件：

四、實時分析選件：

五、電腦軟件：電腦軟件、雷達、通用、蜂窩系統 和無線

六、推薦的附件：外部混頻器和噪聲源

一、硬件選件
性能
產品	描述
R&S?FSW-B4	OCXO 精密頻率參考
R&S?FSW-B8	分辨率帶寬超過10MHz，適用于 R&S?FSW43 / R&S?FSW50 / R&S?FSW67 / R&S?FSW85，需要出口許可證
R&S?FSW-B8	分辨率帶寬超過10MHz，適用于R&S?FSW8 / R&S?FSW13 / R&S?FSW26
R&S?FSW-B8E	40MHz分辨率帶寬
R&S?FSW-B13	用于諧波測量的高通濾波器
R&S?FSW-B25	電子衰減器，1dB步長，適用于R&S?FSW8 / R&S?FSW13 / R&S?FSW26
R&S?FSW-B90G	頻率擴展，90GHz，僅適用于 R&S?FSW85；頻率超過85GHz時無預選
——
前置放大器
產品	描述
R&S?FSW-B24	射頻前置放大器，100kHz～13.6GHz，適用于R&S?FSW8 / R&S?FSW13
R&S?FSW-B24	射頻前置放大器，100kHz～26.5GHz，適用于R&S?FSW26
R&S?FSW-B24	射頻前置放大器，100kHz～43.5GHz，適用于R&S?FSW43 / R&S?FSW67；無需出口許可證
R&S?FSW-B24	射頻前置放大器，100kHz～50GHz，適用于R&S?FSW50，無需出口許可證
R&S?FSW-B24	射頻前置放大器，100kHz～50GHz，適用于R&S?FSW50，需要出口許可證
R&S?FSW-B24	射頻前置放大器，100kHz～67GHz，適用于R&S?FSW67，無需出口許可證
R&S?FSW-B24	射頻前置放大器，100kHz～67GHz，適用于R&S?FSW67，需要出口許可證
——
分析帶寬
產品	描述
R&S?FSW-B40	40MHz分析帶寬
R&S?FSW-B80	80MHz分析帶寬
R&S?FSW-B160	160MHz分析帶寬
R&S?FSW-B320	320MHz分析帶寬
R&S?FSW-B512	512MHz分析帶寬
R&S?FSW-B1200	1200MHz分析帶寬，不適用于R&S?FSW8和R&S?FSW13。不與R&S?FSW-B2000 一起提供
R&S?FSW-B2001	2000MHz分析帶寬，不適用于R&S?FSW8和R&S?FSW13。不與R&S?FSW-B2000 一起提供
R&S?FSW-B4001	4400MHz分析帶寬，不適用于R&S?FSW8、R&S?FSW13和R&S?FSW26
R&S?FSW-B6001	6400MHz分析帶寬，不適用于R&S?FSW8、R&S?FSW13和R&S?FSW26
R&S?FSW-B8001	8312MHz分析帶寬，不適用于R&S?FSW8、R&S?FSW13和R&S?FSW26
R&S?FSW-B2000	2GHz分析帶寬，需要R&S?RTO2044 / R&S?RTO1044示波器。不適用于R&S?FSW8和R&S?FSW13
R&S?FSW-B5000	5GHz分析帶寬，適用于R&S?FSW85。需要R&S?RTO2064示波器。不與R&S?FSW-B2000 一起提供
R&S?FSW-B5000	5GHz分析帶寬，適用于R&S?FSW43。需要R&S?RTO2064示波器。不與R&S?FSW-B2000 一起提供
——
外部混頻
產品	描述
R&S?FSW-B21	用于外部混頻器的本振/中頻接頭，適用于R&S?FSW26 / R&S?FSW43 / R&S?FSW50 / R&S?FSW67
R&S?FSW-B21	用于外部混頻器的本振/中頻接頭，適用于R&S?FSW85
——
數字基帶
產品	描述
R&S?FSW-B17	數字基帶接口
R&S?FSW-B517	數字IQ 40G流式輸出接口，需要R&S?FSW-B512 / -U512 / -B1200 / -U1200 / -B2001 / -U2001 / -B800R
R&S?FSW-B1017	數字IQ 40G流式輸出接口，1GHz，需要R&S?FSW-B1200 / -U1200 / -B2001 / -U2001 / -B800R
——
模擬基帶
產品	描述
R&S?FSW-B71	模擬基帶輸入，40MHz分析帶寬，適用于R&S?FSW8 / R&S?FSW13
R&S?FSW-B71	模擬基帶輸入，40MHz分析帶寬，適用于R&S?FSW26 / R&S?FSW43 / R&S?FSW50
R&S?FSW-B71	模擬基帶輸入，40MHz分析帶寬，適用于R&S?FSW67
R&S?FSW-B71	模擬基帶輸入，40MHz分析帶寬，適用于R&S?FSW85
R&S?FSW-B71E	80MHz分析帶寬，用于模擬基帶輸入，需要R&S?FSW-B71
R&S?FSW-B2071	示波器基帶輸入
——
I/Q內存擴展
產品	描述
R&S?FSW-B106	I/Q內存擴展，6GB，需要R&S?FSW-B160 / ?U160 / ?B320
R&S?FSW-B108	I/Q內存擴展，8GB，需要R&S?FSW-B1200、R&S?FSW-B2001或R&S?FSW-B800R
R&S?FSW-B124	I/Q內存擴展，24GB，需要R&S?FSW-B4001、R&S?FSW-B6001或R&S?FSW-B8001
——
附件
產品	描述
R&S?FSW-B10	外部發生器控件
R&S?FSW-B18	備用固態驅動器（可移動硬盤）
——
二、測量應用選件
蜂窩系統
產品	描述
R&S?FSW-K10	GSM/EDGE/EDGE Evolution/VAMOS 測量
R&S?FSW-K72	3GPP FDD (WCDMA) 基站測量（包括HSDPA和HSDPA+）
R&S?FSW-K73	3GPP FDD (WCDMA) 移動臺測量（包括HSUPA和HSUPA+）
R&S?FSW-K76	TD-SCDMA基站測量
R&S?FSW-K77	TD-SCDMA用戶設備測量
R&S?FSW-K82	CDMA2000 基站測量
R&S?FSW-K83	CDMA2000 移動臺測量
R&S?FSW-K84	1xEV-DO 基站測量
R&S?FSW-K85	1xEV-DO 移動臺測量
R&S?FSW-K100	UTRA/LTE FDD 基站測量
R&S?FSW-K101	EUTRA/LTE FDD 用戶設備測量
R&S?FSW-K102	EUTRA/LTE advanced和MIMO測量（下行鏈路）
R&S?FSW-K103	EUTRA/LTE Advanced 上行鏈路測量
R&S?FSW-K104	EUTRA/LTE TDD 基站測量
R&S?FSW-K105	EUTRA/LTE TDD 上行鏈路測量
R&S?FSW-K106	EUTRA/LTE NB-IoT 下行鏈路測量
R&S?FSW-K118	VERIZON 5GTF 下行鏈路測量
R&S?FSW-K119	VERIZON 5GTF 上行鏈路測量
R&S?FSW-K144	5G-NR 下行鏈路測量
R&S?FSW-K145	3GPP 5G-NR 上行鏈路測量
R&S?FSW-K147	5G NR ACLR/SEM/EVM 組合測量，需要 R&S?FSW-K144
R&S?FSW-K148	針對上行鏈路/下行鏈路的5G NR第16版擴展測量
——
無線
產品	描述
R&S?FSW-K149	高速脈沖超寬帶測量
R&S?FSW-K91	WLAN 802.11a/b/g測量
R&S?FSW-K91N	WLAN 802.11n測量
R&S?FSW-K91AC	WLAN 802.11ac測量
R&S?FSW-K91AX	WLAN 802.11ax 量
R&S?FSW-K91BE	WLAN 802.11be 測量
R&S?FSW-K91P	WLAN 802.11p測量
R&S?FSW-K95	WLAN 802.11ad 測量
R&S?FSW-K97	WLAN 802.11ay測量
——
通用
產品	描述
R&S?FSW-K7	調幅/調頻/調相模擬調制分析
R&S?FSW-K18	放大器測量
R&S?FSW-K18D	直接DPD測量
R&S?FSW-K18F	頻率響應和群延時測量
R&S?FSW-K18M	記憶多項式DPD（需要 R&S?FSW-K18 和 R&S?FSW-K18D 選件）
R&S?FSW-K30	噪聲系數測量
R&S?FSW-K40	相位噪聲測量
R&S?FSW-K50	雜散測量
R&S?FSW-K54	EMI測量，電磁干擾的檢測、分類和消除
R&S?FSW-K54CAL	適用于R&S?FSW-K54的CISPR校準
R&S?FSW-K70	矢量信號分析
R&S?FSW-K70M	多調制分析
R&S?FSW-K70P	PRBS 碼率測量
R&S?FSW-K96	OFDM信號分析，靈活分析精確到比特級的自定義OFDM和DFT-OFDM (SC-FDMA)信號
R&S?FSW-K544	使用SnP文件的用戶自定義頻率校正，校正測量裝置的頻率響應（幅度和相位）
——
雷達
產品	描述
R&S?FSW-K6	脈沖測量
R&S?FSW-K6S	時間旁瓣測量，需要R&S?FSW-K6選件
R&S?FSW-K60	瞬態測量應用
R&S?FSW-K60C	瞬態線性調頻測量
R&S?FSW-K60H	瞬態跳頻測量，需要R&S?FSW-K60選件
——
航空電子
產品	描述
R&S?FSW-K15	VOR / ILS測量
——
衛星系統
產品	描述
R&S?FSW-K17	多載波群延時測量
R&S?FSW-K17S	群延時子跨度測量，需要R&S?FSW-K17、R&S?FSW-B512、R&S?FSW-B512R、R&S?FSW-B1200、R&S?FSW-B2001、R&S?FSW-B800R、R&S?FSW-B4001、R&S?FSW-B6001 或 R&S?FSW-B8001
R&S?FSW-K19	噪聲功率比測量
R&S?FSW-K201	OneWeb 反向鏈路測量
——
有線數據
產品	描述
R&S?FSW-K192	DOCSIS 3.1 OFDM下行
R&S?FSW-K193	DOCSIS 3.1 OFDMA上行
——
三、儀器安全
產品	描述
R&S?FSW-K980	健康與使用監控，適用于R&S?FSW的服務
R&S?FSW-B33	USB 大容量存儲器寫保護
R&S?FSW-K33	固態驅動器安全寫保護
——
四、實時分析
產品	描述
R&S?FSW-B512R	實時頻譜分析儀，512MHz，POI ≤15μs，含512MHz分析帶寬和200MHz 中頻濾波器。需要出口許可證
R&S?FSW-B800R	實時頻譜分析儀，800MHz，POI ≤15μs，含2000MHz 分析帶寬。不與R&S?FSW-B2000 一起提供。需要出口許可證
R&S?FSW-K161R	160MHz 實時測量應用，POI ≤15μs，需要FSW-B160或FSW-B320，不適用R&S?FSW-B512/-B512R/-B1200/-B2001/-B800R
R&S?FSW-K512RE	512MHz實時測量應用，POI >15μs，需要R&S?FSW-B512
R&S?FSW-K800RE	800MHz 實時測量應用，POI >15μs，需要R&S?FSW-B1200或R&S?FSW-B2001
——
五、電腦軟件
電腦軟件
產品	描述
R&S?VSE	將羅德與施瓦茨強大的信號分析體驗和功能應用于電腦和云端
R&S?VSE-K544	使用SnP文件的用戶自定義頻率校正
R&S?FSPC	Licence Dongle
R&S?FSPC-FL	浮動許可加密狗
R&S?VSE-SWM	軟件維護
——
雷達
產品	描述
R&S?VSE-K6	脈沖測量應用
R&S?VSE-K60	瞬態測量、瞬態分析
R&S?VSE-K60C	瞬態線性調頻測量、瞬態分析，需要R&S?VSE-K60
R&S?VSE-K60H	瞬態跳頻測量、瞬態分析，需要 R&S?VSE-K60
——
通用
產品	描述
R&S?VSE-K7	模擬調制分析（調幅/調頻/調相），針對單載波的調幅/調頻/調相分析
R&S?VSE-K70	矢量信號分析
R&S?VSE-K96	OFDM 信號分析
R&S?VSE-K18	放大器測量
R&S?VSE-K18D	直接DPD測量
R&S?VSE-K18F	頻率響應測量
R&S?VSE-K18M	記憶多項式DPD
R&S?VSE-K70M	多調制分析，需要R&S?VSE-K70選件
R&S?VSE-K70P	PRBS 誤碼率測量，需要R&S?VSE-K70選件
——
蜂窩系統
產品	描述
R&S?VSE-K10	GSM測量，GSM / EDGE / EDGE Evolution
R&S?VSE-K72	3GPP FDD測量，WCDMA信號分析
R&S?VSE-K100	EUTRA/LTE FDD上行鏈路和下行鏈路測量應用，LTE信號分析
R&S?VSE-K102	EUTRA/LTE advanced和MIMO（下行鏈路），LTE信號分析
R&S?VSE-K104	EUTRA/LTE TDD上行鏈路和下行鏈路測量應用，LTE信號分析
R&S?VSE-K106	EUTRA/LTE，窄帶IoT分析
R&S?VSE-K144	5G NR 上行鏈路和下行鏈路測量應用
R&S?VSE-K175	O-RAN 測量
——
無線
產品	描述
R&S?VSE-K91	IEEE 802.11a/b/g測量，WLAN信號分析
R&S?VSE-K91P	IEEE 802.11p測量，WLAN信號分析
R&S?VSE-K91N	IEEE 802.11n測量，WLAN信號分析
R&S?VSE-K91AC	IEEE 802.11ac測量，WLAN信號分析
R&S?VSE-K91AX	IEEE 802.11ax測量，WLAN信號分析
R&S?VSE-K149	HRP UWB測量
——
六、推薦的附件
外部混頻器
產品	描述
FS-Z60	諧波混頻器，40GHz～60GHz（U頻段）
FS-Z75	諧波混頻器，50GHz～75GHz（寬帶信號分析）
FS-Z90	諧波混頻器，60GHz～90GHz（寬帶信號分析）
FS-Z110	諧波混頻器，75GHz～110GHz（寬帶信號分析）
FS-Z140	諧波混頻器，90GHz～140GHz
FS-Z170	諧波混頻器，110GHz～170GHz
FS-Z220	諧波混頻器，140GHz～220GHz
FS-Z325	諧波混頻器，220GHz～325GHz
FS-Z500	諧波混頻器，325GHz～500GHz
——
噪聲源
產品	描述
R&S?FS-SNS18	智能噪聲源，10MHz～18GHz
R&S?FS-SNS26	智能噪聲源，10MHz～26.5GHz
R&S?FS-SNS40	智能噪聲源，100MHz～40GHz
R&S?FS-SNS55	智能噪聲源，100MHz～55GHz
R&S?FS-SNS67	智能噪聲源，100MHz～67GHz
