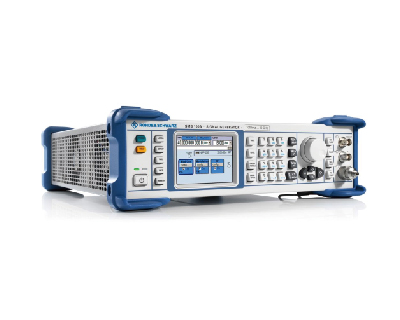

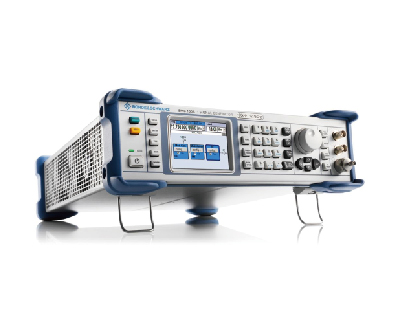

R&S?SMB100A  射頻微波信號發生器

多功能，緊湊，最高40GHz；使用上變頻器時可達170GHz

緊湊型多功能 R&S?SMB100A 微波信號發生器的頻率最高為40GHz，提供出色的頻譜純度和高輸出功率。此外，該發生器還易于操作、功能全面且擁有成本較低。R&S?SMB100A具有在同類產品中出類拔萃的微波特性，是一款出色的通用儀器。儀器具有非凡特性，而且體積小、重量輕，非常適合廣泛的應用。R&S?SMB100A非常適用于開發、生產和維修，以及需要模擬微波信號的應用。

主要特點

?頻率范圍：100kHz 至 12.75 / 20 / 31.8 / 40GHz

?10GHz、20kHz 偏移時，SSB 相位噪聲為-108dBc（典型值）

?10GHz、30MHz 偏移時，寬帶噪聲為-138dBc

?輸出功率高達+27dBm（測量值）

?支持調幅、調頻、調相和脈沖調制等模擬調制

特性與優點

中端產品中的一流信號質量 —— 極低的SSB相位噪聲、諧波、非諧波和寬帶噪聲

?極低的SSB相位噪聲，典型值為-108dBc（10GHz、20kHz載波偏移、1Hz測量帶寬）

?針對20GHz以及40GHz 型號的可選內部低諧波濾波器，在150MHz以上的頻率下能夠?qū)⒅C波降至-50dBc以下

?基于DDS的創新合成器概念

高輸出功率及高電平范圍 —— 輸出功率高達+27dBm（測量值）

R&S?SMB100A 12.75GHz型號標配出色的信號質量和超過+18dBm的高輸出功率。測量的最大可用輸出功率高達+27dBm。

用于20GHz 型號的R&S?SMB-B31高功率選件可提供高達+19dBm的指定輸出功率，用于40GHz型號的R&S?SMB-B32高功率選件可在高達20GHz和40GHz的寬頻率范圍內提供+16dBm功率。

適合生產應用 —— 輕松集成到測試系統，具備創新的操作特性

?無磨損電子衰減器（最高 12.75GHz），確保長使用壽命

?出色的電平準確性及可重復性，以確保高產量

?無論裝置中出現何種無用功率偏移，閉環功率控制均可確保被測設備獲得高度準確且穩定的輸入功率

?很短的頻率和電平穩定時間（在列表模式下可進一步縮短）

?低功耗

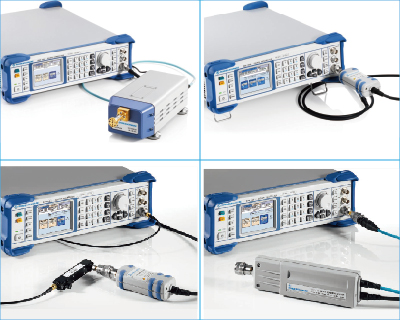

支持R&S?NRP-Zxx功率探頭 —— R&S?SMB100A支持多種R&S?NRP-Zxx USB功率探頭

R&S?NRP-Z55功率探頭能夠?qū)l(fā)生器的頻率和電平范圍擴展到最高40GHz。配備此功率探頭后，R&S?SMB100A自動執行外部電平校正，并精準測量測試裝置的功率。

UCOR（用戶校正）—— 補償外部頻率響應

被測設備通常通過長電纜或其他頻率相關組件連接至信號發生器，需要補償頻率響應。為此，R&S?SMB100A提供了用戶校正(UCOR) 功能。與R&S?NRP功率探頭結合使用，便可一鍵自動測定UCOR值。UCOR功能可以在全新參考面提供獲得頻率響應補償?shù)纳漕l信號。

頻率從50GHz擴展至170GHz ——

?R&S?SMB100A 信號發生器 (≥ 20GHz) 和通過 USB 控制的R&S?SMZ外部倍頻器

?內部衰減器（機械或電子控制）可以和倍頻器集成到同一外殼

閉環功率控制 ——

定向耦合器和連接的R&S?NRP-Zxx功率探頭可用于測量被測設備輸入功率。R&S?NRP-Z28電平控制探頭可以有效代替定向耦合器。R&S?NRP-Zxx或R&S?NRP-Z28測量結果饋送回R&S?SMB100A，發生器會立即調整輸出功率以對有用電平和測量電平的差值進行補償。
