R&S?ESR系列   EMI 測試接收機

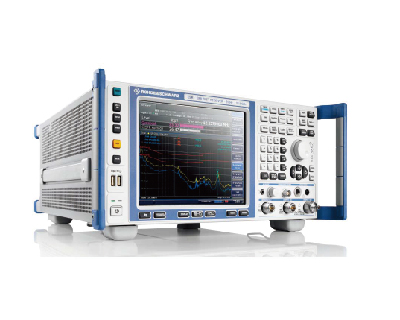

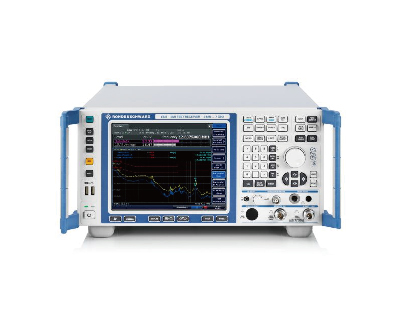

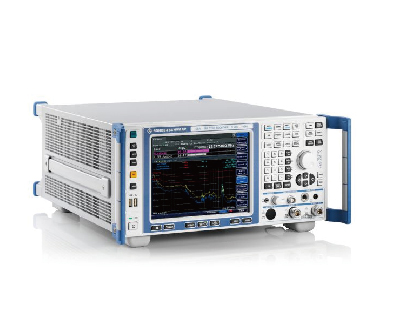

R&S?ESR EMI 一致性測試接收機具備可選的直流輸入和電池盒，能夠在實驗室和外場進行快速測量。

R&S?ESR EMI 測試接收機專用于通過傳統的步進式掃描或基于 FFT 的超快時域掃描來測量電磁干擾。接收機還可以用作功能強大的信號與頻譜分析儀。接收機具備實時頻譜分析功能和廣泛的診斷工具，能夠詳細分析干擾信號及其歷史記錄。用戶可以使用這些工具檢測隱藏或偶發輻射并分析成因。R&S?ESR 的易用觸摸屏中配有簡單直觀的菜單。R&S?ESR 具有緊湊尺寸、輕量設計、可選加固外殼和可選直流電源，同樣適用于移動應用。

主要特點

    ?頻率范圍10Hz 至 3GHz、7GHz 或 26.5GHz

    ?出色的動態范圍和準確度，顯示噪聲平均電平-168dBm典型值

    ?符合CISPR 16-1-1、ANSI C63.2、MIL?STD?461 和 FCC標準

    ?通過基于FFT的時域掃描實現超快速測量

    ?支持實時頻譜分析，具備40MHz帶寬（選件）

可用型號

 特性與優點

一致性測試 —— 符合所有相關標準

R&S?ESR 符合商業標準 CISPR 16-1-1 和 FCC。借助 R&S?ESR-B29 選件，儀器還符合 ANSI C63.2 和 MIL?STD?461 標準，并具備所有必需的帶寬和檢波器。儀器預先配置限值線并實現測試自動化，非常適合根據所有相關標準執行 EMI 測試。

實時測量 —— 解析極短干擾

R&S?ESR可實時不間斷地捕獲信號，帶寬最高達40MHz。即使是極短脈沖，儀器也可以在余輝頻譜和瀑布圖中直觀地進行分辨和顯示。這些顯示功能可以檢測在其他情況下隱藏的信號。實時頻譜分析選件有助于輕松識別偶發信號、脈沖信號或漂移信號。

高級用戶界面 —— 專用于確保操作簡單

R&S?ESR 配備觸摸屏，即使是經驗不足的用戶也能在8.4"顯示屏上便捷、簡單地進行操作。集成式上下文關聯的幫助系統提供有關當前功能的詳細信息。

快速掃描 —— 時域掃描實現快速測量

速度非常重要。R&S?ESR提供基于FFT的超快時域掃描，速度是傳統模式的若干倍。儀器只需數毫秒即可完成CISPR頻段掃描，并實時測量頻率分段中高達 30MHz 的傳導干擾。

非常適合移動應用 —— 堅固、緊湊，提供電池選件

R&S?ESR 非常適用于外場移動應用。接收機具備可選的外部電池盒以提供直流電源?？蛇x加固外殼和固態驅動器 (SSD) 提供出色的抗振動、防沖擊和耐溫特性（允許的溫度范圍為 +5°C～+40°C）。
