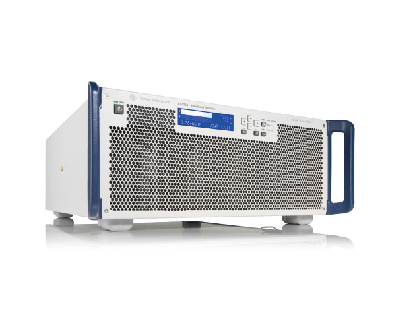

R&S?BBA300  寬帶固態功率放大器

在超寬頻率范圍內確保優越的線性功率

R&S?BBA300寬帶固態功率放大器系列增強了可靠性和可用性

能夠靈活配置為單頻段、雙頻段或多頻段放大器系統

新一代 R&S?BBA300固態寬帶放大器非常緊湊，并提供出眾的可用性。此寬帶放大器具備高達微波范圍的超寬連續頻段、出色的線性度、優異的噪聲功率密度和非凡的諧波特性。儀器還支持非常靈活地配置系統和進行操作設置。

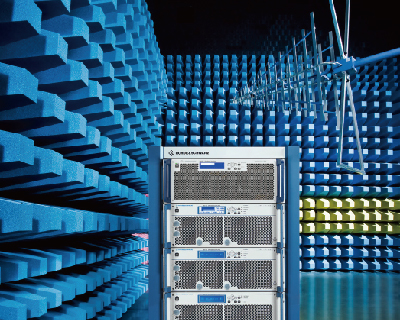

    R&S?BBA300的頻率范圍為380MHz至6GHz，1dB壓縮點射頻輸出功率高達300W，非常適合EMC、產品驗證和OTA共存測試等嚴格的測試環境。

主要特點

    ?在高達6GHz的超寬頻率范圍內進行連續射頻信號掃描

    ?線性射頻輸出功率高達300W，并具備出色的噪聲功率密度和優異的諧波特性

    ?支持調幅、調頻、調相、脈沖調制和復雜的OFDM調制模式

    ?高度可用，在所有失配條件下可靠操作

    ?靈活設置功能和配置，輕松擴展頻率范圍和功率

可用型號

特性與優點

出眾的射頻性能 ——

R&S?BBA300產品系列包含R&S?BBA300-CDE和R&S?BBA300-DE放大器系列，可在380MHz至6GHz (R&S?BBA300-CDE) 和1GHz至6GHz (R&S?BBA300-DE) 的頻率范圍內提供寬帶放大功能，輸出功率高達300W。這兩種放大器系列支持GSM、LTE、5G 和GPRS移動通信標準頻率以及WLAN、Bluetooth和Zigbee無線電標準頻率。放大器可在整個頻率范圍內連續掃描射頻信號。借助這種獨特功能，無線通信制造商能夠更加快速地執行EMC測試以及射頻組件與設備測試和驗證。放大器可以放大窄帶連續波信號，包括簡單的調幅、調頻、調相或脈沖調制信號，以及復雜的寬帶OFDM信號。放大器具備高線性度、低至 -110dBm/Hz的噪聲功率密度和 -25 dBc的諧波特性，可確保低鄰道泄漏比(ACLR)和優越的傳輸特性，并且不會產生額外的誤差矢量幅度(EVM)。

高度可用，操作可靠 ——

創新的R&S?BBA300寬帶固態功率放大器系列高度可用，并且操作可靠。此系列采用精密的射頻設計，即使射頻輸出存在失配負載、出現短路或開路，也能確保可靠地連續運作。羅德與施瓦茨的寬帶放大器提供高失配容差，即使在電壓駐波比(VSWR)高達6:1的失配情況下也能輸出完整的射頻功率，受到EMC實驗室的青睞。 對于用戶而言，盡量縮短停機時間非常重要。羅德與施瓦茨放大器采用創新的智能保護理念，可以提供出眾的可用性、穩定性和可靠性。寬帶放大器具備多種功能，例如可定期調整偏置電流以補償組件老化和漂移，因而延長了使用壽命。自定義服務包可進一步增強R&S?BBA300放大器的高系統可用性。

靈活且可配置 ——

R&S?BBA300 寬帶放大器以小巧體型提供出眾的靈活性。放大器和其他組件采用緊湊型模塊化設計，可與19"插件結合組成高度集成的可擴展機架系統。放大器的頻率范圍和功率支持靈活配置和隨時擴展，從而使用戶投資長期有效。用戶可以根據特定的應用需求通過開關選件結合使用多個放大器，從而將多個頻段集成到一個系統中。

智能控制 ——

新軟件平臺支持基于角色的現代化操作機制和用戶友好的操作。圖形用戶界面支持在使用時調整操作點以提升效率。用戶可獲得專用權限以訪問多種參數。選項鍵可用于啟用附加功能，例如頻率范圍擴展、大功率模式和操作點調整等。利用標準以太網接口，放大器可以使用SCPI遠程控制命令自動執行測試序列。
    放大器也可以選擇啟用SNMP協議以進行遠程控制。
