| 產品名稱： | 寬帶固態功率放大器 R&S?BBA130 |
|---|---|
| 產品型號： | R&S?BBA130 |
| 產品品牌： | 德國 - 羅德與施瓦茨 |
| 產品特色： | ? 頻率范圍80MHz至6GHz ? 輸出功率范圍22W 至13000W ? 可調偏置點和失配容差 ? 適用于幅度、頻率、相位、脈沖和OFDM調制 ? 頻率和功率可靈活擴展和升級 |

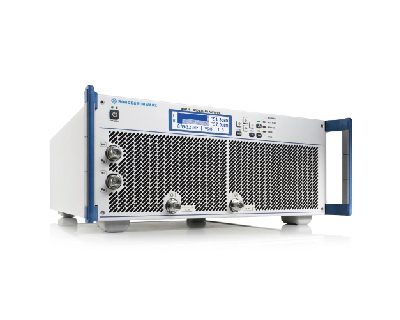

R&S?BBA130 寬帶固態功率放大器
首個適用于各種應用的可調放大器
頻率和功率可靈活擴展和升級
R&S?BBA130寬帶放大器可在80MHz至6GHz 的頻率范圍內提供22W至13000W的射頻輸出功率。放大器功能強大并提供靈活的設置選項，能夠針對特定應用生成射頻信號。因此在操作過程中，用戶可以在A類和AB類之間調整晶體管的偏置點，還可以更改輸出端的失配容差以提供更大功率。風冷放大器采用緊湊的模塊化設計，適合用作桌面裝置或安裝在機架中。放大器的頻率和功率可升級，為客戶提供投資保障。
主要特點
? 頻率范圍80MHz至6GHz
? 輸出功率范圍22W 至13000W
? 可調偏置點和失配容差
? 適用于幅度、頻率、相位、脈沖和OFDM調制
? 頻率和功率可靈活擴展和升級
可用型號
單頻段放大器 | |||||
型號 | 頻率范圍 | 輸出功率 | 型號 | 頻率范圍 | 輸出功率 |
R&S?BBA130-BC100 | 80MHz～1GHz | 100W | R&S?BBA130-D45 | 690MHz～3.2GHz | 45W |
R&S?BBA130-BC180 | 80MHz～1GHz | 180W | R&S?BBA130-D90 | 690MHz～3.2GHz | 90W |
R&S?BBA130-BC240 | 80MHz～1GHz | 240W | R&S?BBA130-D160 | 690MHz～3.2GHz | 160W |
R&S?BBA130-BC350 | 80MHz～1GHz | 350W | R&S?BBA130-D300 | 690MHz～3.2GHz | 300W |
R&S?BBA130-BC750 | 80MHz～1GHz | 750W | R&S?BBA130-D600 | 690MHz～3.2GHz | 600W |
R&S?BBA130-BC1500 | 80MHz～1GHz | 1500W | R&S?BBA130-D1200 | 690MHz～3.2GHz | 1200W |
R&S?BBA130-BC1800 | 80MHz～1GHz | 1800W | R&S?BBA130-E22 | 2.5GHz～6GHz | 22W |
R&S?BBA130-BC2100 | 80MHz～1GHz | 2100W | R&S?BBA130-E45 | 2.5GHz～6GHz | 45W |
R&S?BBA130-BC2700 | 80MHz～1GHz | 2700W | R&S?BBA130-E90 | 2.5GHz～6GHz | 90W |
R&S?BBA130-BC4200 | 80MHz～1GHz | 4200W | R&S?BBA130-E150 | 2.5GHz～6GHz | 150W |
R&S?BBA130-BC6500 | 80MHz～1GHz | 6500W | R&S?BBA130-E280 | 2.5GHz～6GHz | 280W |
R&S?BBA130-BC9500 | 80MHz～2GHz | 9500W | R&S?BBA130-E550 | 2.5GHz～6GHz | 550W |
R&S?BBA130-BC13000 | 80MHz～1GHz | 13000W | —— | —— | —— |
—— | |||||
雙頻段放大器 | |||||
型號 | 頻率范圍 | 輸出功率 | 型號 | 頻率范圍 | 輸出功率 |
R&S?BBA130-BC100D45 | 80MHz～3.2GHz | 100W / 45W | R&S?BBA130-D90E22 | 690MHz～6GHz | 90W / 22W |
R&S?BBA130-BC100D90 | 80MHz～3.2GHz | 100W / 90W | R&S?BBA130-D90E45 | 690MHz～6GHz | 90W / 45W |
R&S?BBA130-BC100D160 | 80MHz～3.2GHz | 100W / 160W | R&S?BBA130-D90E90 | 690MHz～6GHz | 90W / 90W |
R&S?BBA130-BC180D45 | 80MHz～3.2GHz | 180W / 45W | R&S?BBA130-D160E45 | 690MHz～6GHz | 160W / 45W |
R&S?BBA130-BC180D90 | 80MHz～3.2GHz | 180W / 90W | R&S?BBA130-D160E90 | 690MHz～6GHz | 160W / 90W |
R&S?BBA130-BC180D160 | 80MHz～3.2GHz | 180W / 160W | R&S?BBA130-D160E150 | 690MHz～6GHz | 160W / 150W |
R&S?BBA130-BC240D45 | 80MHz～3.2GHz | 240W / 45W | R&S?BBA130-D300E90 | 690MHz～6GHz | 300W / 90W |
R&S?BBA130-BC240D90 | 80MHz～3.2GHz | 240W / 90W | R&S?BBA130-D300E150 | 690MHz～6GHz | 300W / 150W |
R&S?BBA130-BC240D160 | 80MHz～3.2GHz | 240W / 160W | R&S?BBA130-D300E280 | 690MHz～6GHz | 300W / 280W |
R&S?BBA130-BC350D45 | 80MHz～3.2GHz | 350W / 45W | R&S?BBA130-D600E280 | 690MHz～6GHz | 600W / 280W |
R&S?BBA130-BC350D90 | 80MHz～3.2GHz | 350W / 90W | R&S?BBA130-D600E550 | 690MHz～6GHz | 600W / 550W |
R&S?BBA130-BC350D160 | 80MHz～3.2GHz | 350W / 160W | R&S?BBA130-D1200E280 | 690MHz～6GHz | 1200W / 280W |
R&S?BBA130-D45E22 | 690MHz～6GHz | 45W / 22W | R&S?BBA130-D1200E550 | 690MHz～6GHz | 1200W / 550W |
R&S?BBA130-D45E45 | 690MHz～6GHz | 45W / 45W | —— | —— | —— |
—— | |||||
孿頻段放大器 | |||||
型號 | 頻率范圍 | 輸出功率 | 型號 | 頻率范圍 | 輸出功率 |
R&S?BBA130-BC100BC100 | 80MHz～1GHz | 100W / 100W | R&S?BBA130-D160D160 | 690MHz～3.2GHz | 160W / 160W |
R&S?BBA130-BC180BC180 | 80MHz～1GHz | 180W / 180W | R&S?BBA130-E22E22 | 2.5GHz～6GHz | 22W / 22W |
R&S?BBA130-BC240BC240 | 80MHz～1GHz | 240W / 240W | R&S?BBA130-E45E45 | 2.5GHz～6GHz | 45W / 45W |
R&S?BBA130-BC350BC350 | 80MHz～1GHz | 350W / 350W | R&S?BBA130-E90E90 | 2.5GHz～6GHz | 90W / 90W |
R&S?BBA130-D45D45 | 690MHz～3.2GHz | 45W / 45W | R&S?BBA130-E150E150 | 2.5GHz～6GHz | 150W / 150W |
R&S?BBA130-D90D90 | 690MHz～3.2GHz | 90W / 90W | —— | —— | —— |
特性與優點
寬帶放大 —— 豐富的產品組合，功能強大且可擴展
R&S?BBA130 寬帶放大器是先進的固態微波放大器，具備范圍介于22W至13000W的不同功率等級，并提供三種頻率范圍：80MHz 至1GHz (BC)、0.69GHz至3.2GHz (D) 和 2.5GHz至6GHz (E)。放大器可靈活擴展和升級頻率與功率。放大器可為客戶提供投資保障，支持客戶在未來根據新要求靈活調整系統。
可調偏置點 —— 出色的線性度
借助R&S?BBA130，用戶可以將晶體管偏置設為A類、AB類或二者之間的任意點，以便更改輸出信號的特性。A類中的偏置點能提供具有良好諧波性能的優異線性度。AB類中的偏置點能精確再現脈沖信號，并能夠提高效率。如要生成用于設備測試的純凈連續波信號，可將R&S?BBA130 運行于A類。如要準確放大脈沖信號，可在AB類中選擇偏置點。
平衡輸出功率 —— 最大輸出功率與更高的失配容差
R&S?BBA130提供最大輸出功率和高失配容差選項，前者適用于阻抗匹配良好的應用（最大VSWR約為2:1），通常用于設計和產品驗證測試；后者條件下放大器的功率逐漸減低（最大VSWR約為6:1），適用于天線匹配較差的EMC應用，或輸入阻抗與50Ω相差較大的被測設備測量。放大器必須盡量長時間持續提供所需的輸出功率。
靈活且可配置 —— 緊湊的模塊化設計，提供多種開關選件

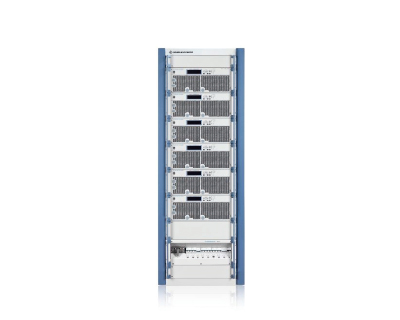

R&S?BBA130采用優化設計，尺寸小，靈活性高。放大器和其他組件采用緊湊的模塊化設計，能夠在19" 機架中設置這款高度集成的系統。機架的頻率和功率可靈活配置。借助各種開關選件，各個放大器可搭配使用，并集成到具有多種頻段的單一系統中，以為特定應用確定優選配置。
先進的用戶界面 —— 靈活的控制和操作
R&S?BBA130通過前面板上的顯示屏和按鈕進行操作。這種配置非常適用于實驗室，并便于更改設置。此外，用戶還可以使用計算機通過R&S?BBA130的圖形用戶界面方便地操作放大器。R&S?BBA130中集成的Web圖形用戶界面可通過LAN 和Web瀏覽器啟用。借助標準以太網接口，用戶可以使用遠程控制SCPI命令自動執行測試序列。
R&S?BBA130系列 寬帶固態功率放大器 —— 選件
選件 | |
型號 | 描述 |
R&S?BBA-B101 | GPIB 遠程控制，外部變頻器 |
R&S?BBA-B101 | GPIB 遠程控制，用于最高30HU的機架 |
R&S?BBA-B101 | GPIB 遠程控制，用于高于30HU的機架 |
R&S?BBA-B110 | 射頻輸入開關（1:2 或 2:1，N型），訂單號的最后兩位數視系統配置而定 |
R&S?BBA-B116 | 射頻輸入開關（1:6，N型） |
R&S?BBA-B120 | 射頻輸出開關（2:1 或 1:2，N型），訂單號的最后兩位數視系統配置而定 |
R&S?BBA-B121 | 射頻輸出開關（2:2，7/16），訂單號的最后兩位數視系統配置而定 |
R&S?BBA-B122 | 射頻輸出開關（2:2，7/8' EIA） |
R&S?BBA-B123 | 射頻輸出開關（2:2，1 5/8' EIA） |
R&S?BBA-B126 | 射頻輸出開關（6:1，N型） |
R&S?BBA-B130 | 快速放大器弱音器，適用于3MHz以上的應用 |
R&S?BBA-B132 | 直流閉鎖輸入保護 (N) |
R&S?BBA-B140 | 射頻正向/射頻反射采樣端口（N型前端） |
R&S?BBA-B140 | 射頻正向/射頻反射采樣端口（N型后端） |
R&S?BBA-B141 | 檢測正向/檢測反射采樣端口（N型前端） |
R&S?BBA-B141 | 檢測正向/檢測反射采樣端口（N型后端） |
R&S?BBA-B142 | 采樣端口開關（雙端口，N型前端） |
R&S?BBA-B142 | 采樣端口開關（雙端口，N型后端） |
R&S?BBA-B160 | 透明 I/O |
—— | |
附件 | |
型號 | 描述 |
R&S?UBL100 | 超寬帶負載，DC至18GHz |
