R&S?TS8996  RSE 測試系統

RSE 無線 EMC 雜散發射

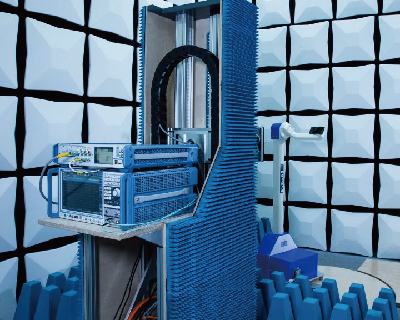

R&S?TS8996 RSE測試系統專門設計用于在半電波暗室或全電波暗室中執行無線設備的電磁干擾 (EMI) 和輻射雜散發射 (RSE) 測試。系統采用模塊化設計，可輕松擴展以支持新的通信技術。典型被測設備包括移動電話或無線電裝置，此外還支持其他短程設備的輻射測量。相關標準提出了廣泛的測試裝置和較寬的高頻范圍要求（最高40GHz）。對于 5G FR2 頻段，可通過 B21 選件使用接收單元 TC-RSE 將 ESW 或 FSW 頻率范圍擴展至最高 200GHz。系統還提供適用于此頻率范圍的專用 RSE 測試程序。

主要特點

  ?頻率范圍介于 30MHz至12.75 / 26 / 40GHz

  ?支持最高200GHz測量，覆蓋5G FR2頻率范圍，靈敏度高達 -40dBm/MHz

  ?包括適用于GSM (2G)、WCDMA (3G)、LTE (4G)、5G、WLAN和Bluetooth技術的信令

  ?通過獨特技術轉移到測試接收機的理想動態范圍

特性和優點

支持的標準 —— 符合無線設備的相關 RSE 和 EMI 標準

系統支持根據以下標準進行 RSE 和 EMI 測試：

- ETSI EN 300 607-1

- ETSI EN 301 908-1

- ETSI EN 301 908-25

- ETSI EN 300 328

- ETSI EN 301 893

- ETSI EN 303 687

- ETSI EN 300 220

- ETSI EN 301 489（包括子條款）

- FCC CFR47 第 15 部分

- FCC CFR47 第 20 部分

模塊化設計 ——

測試系統支持各種技術、標準和頻率范圍，并可與其他 EMC 測試相結合，能夠輕松滿足客戶要求。現有的 EMC 測試系統可以升級以執行 TS8996 支持的無線設備測試。

動態范圍轉移 —— 以執行獨特的測量程序

WCDMA (3G)、LTE (4G) 和 5G FR1 等現代通信技術使用大量頻段和帶寬，不適合通過陷波濾波器進行載波抑制。R&S?OSP-B155G 插件模塊體型小巧，可以一體化測量所有頻段和帶寬的輻射雜散發射。近載波信號轉移到測試接收機的理想動態范圍，以便測量存在載波時的雜散發射情況。

支持的制式 —— 支持所有常見技術

適用于使用 CMW/CMX 通信測試儀集成信令的主要技術：

- GSM (2G)

- WCDMA (3G)

- LTE (4G)

- 5G FR1

- 5G FR2

- WLAN，包括 WIFI6

- Bluetooth

ELEKTRA 測試軟件監測界面中的被測設備控件或相應組件可支持其他技術。

EMS 擴展 —— 可輕松擴展至 EMS 測量，包括音頻突破測量

RSE 和 EMI 測試系統可輕松擴展以集成商用 EMS 測試系統。誤碼率、誤幀率和誤包率參數可用于監測任務，具體取決于相應技術。系統還支持對具有音頻鏈路的設備進行音頻突破測量 (ABT)。

交鑰匙解決方案 ——TS8996 可用作交鑰匙解決方案

無線設備的輻射測量非常復雜，購買交鑰匙解決方案 TS8996 有助于快速開始操作并進行測量。經驗豐富的用戶也可以單獨購買 TS8996 核心組件。

微波擴展 —— 支持5G FR2設備，測量頻率最高達 200GHz

系統支持根據 ETSI EN 301 908-25 和 FCC規定進行 5G FR2 RSE測量，在 41GHz 至 200GHz 頻率范圍內在 1 米距離進行測試時靈敏度可達 -40dBm/MHz。系統支持多種特殊測試，可根據 FCC 規定進行 5G FR2 自動化雜散發射測量，包括 RSE 總輻射功率測量。
