R&S?ATS1800C  緊湊型OTA屏蔽暗箱

符合3GPP規范，基于CATR的緊湊型毫米波測試暗箱

R&S?ATS1800C基于CATR的5G NR毫米波測試暗箱可在從研發到一致性測試的各個階段提供理想的5G FR2天線、模塊和設備空口(OTA)測試環境。R&S?ATS1800C體積小巧，可提供較寬的頻率范圍和優異功能，支持廣泛的測試應用。R&S?ATS1800C具備出色的靈活性和豐富的擴展選件，可根據您的FR2測試需求提供面向未來的可靠測試環境。

主要特點

?符合3GPP規范的便攜式CATR測試暗箱

?適用于6GHz至90GHz帶外測試的自動饋電切換器

?屏蔽效能 >90dB（測量值）

?先進的高精度卷邊反射器

?1.3 m²小巧尺寸，提供最大40cm靜區

?支持-40°C至+85°C的極端溫度測試

?用于研發、一致性和預一致性（射頻、LBS、Netop、PCT、PQA）

 特性與優點

移動、緊湊、全屏蔽 —— 提供便捷的測試環境

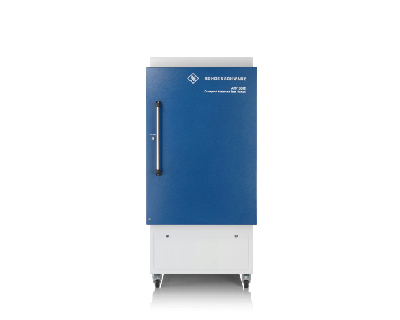

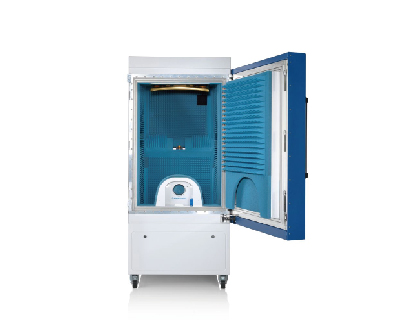

緊湊型全屏蔽暗箱R&S?ATS1800C的尺寸僅為1.3m²，并提供30cm甚至40cm大靜區（具體取決于所選反射器的尺寸）。R&S?ATS1800C配備滾輪以便于運輸，緊湊設計確保暗箱能通過研發實驗室和測試機構的多數大門。暗箱能夠快速準確地測試多種5G被測設備，例如模塊、智能手機、平板電腦和微小區。

采用先進的CATR反射器 —— 優質CATR反射器實現準確的間接遠場測量

R&S?ATS1800C具有一個雙向拋物面反射器，可將來自饋電天線或被測設備的波束校準成平直波束。此反射器由羅德與施瓦茨在德國專門設計和制造，可為小型測試暗箱提供出類拔萃的性能。反射器的卷邊通過塑模以盡量減少散射，表面則經過精密拋光，這對于高頻操作非常重要。反射器具有兩種尺寸，可用于兩種不同大小的靜區（30cm或40cm）。

帶硬件觸發的3D定位器 —— 移動流暢、平穩，有助于快速、準確地進行測量

定位器具有一流的角分辨率和精度，并且能夠支撐重型被測設備以使用頭部和手部模型執行CTIA FR2 天線性能測試。內置硬件觸發功能支持快速測量，縮短了測試時間。與傳統測量方法相比，硬件觸發可將完整的總輻射功率測量時間縮短至五分之一至十分之一（具體取決于頻率數量和角度步長）。

快速便捷的帶外(OOB)測試 —— 自動饋電切換器可覆蓋較寬的頻率范圍

帶外發射要求在常規的低頻和高頻頻帶限制范圍外執行帶外測量。為確保無縫測量，R&S?ATS1800C可以配備自動饋電切換器，以用于電動移動器上至多四個不同的可選饋電天線。裝置還提供單個固定的饋電天線，以在主要5G FR2頻段范圍之外的頻率范圍內進行測量。

外殼可適應極端溫度測試 —— 易于安裝的溫度測試功能

可選的射頻透明且絕緣的溫度外殼能夠在-40°C至+85°C的溫度范圍內加熱或冷卻被測設備，并執行出色的射頻輻射測量。外殼可以放置在3D定位器上，不會限制定位器的移動。配備此外殼后，R&S?ATS1800C可充分支持在極端溫度條件下執行3D輻射測量。

利用多個到達角的間接遠場測試 —— 具有四個高端反射器的獨特解決方案，可用于RRM測試和其他應用

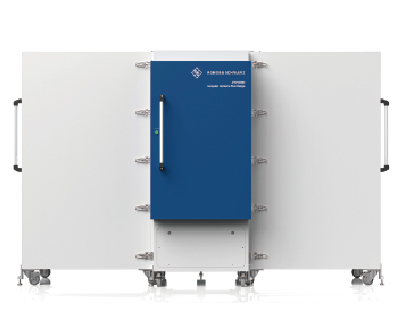

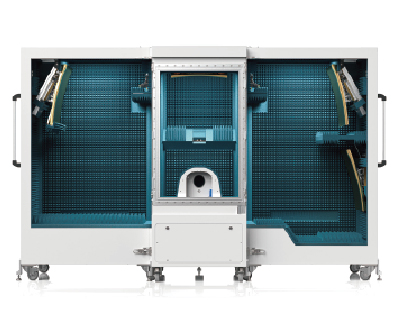

被測設備需要從不同角度接收5G NR信號以進行無線資源管理(RRM)測試。針對五個指定的信號間相對角度，不同的裝置組合至少需要提供四個不同的信號方向。R&S?ATS1800C具備獨特的邊室擴展功能，可為每個不同方向的信號創建30cm靜區，即使在復雜的測試場景中也能確保低測量不確定度。

檢查暗箱內部情況 —— 攝像頭選件提供附加智能功能

R&S?ATS1800C在測試期間完全密封，因此難以觀察設備或檢查暗箱內部情況。借助攝像頭選件，用戶可以一直監測被測設備。5G移動設備的散熱是一個潛在問題，因此攝像頭可以輕松切換到紅外視覺模式，以便在測試時檢查被測設備熱圖。

一致性和研發測試 —— 測試暗箱性能出色，操作靈活

您需要在實驗室設計模塊？或者需要使用R&S?TS8980在測試機構執行一致性測試？盡管這些應用和要求各不相同，但都可以使用同一款測試暗箱完成操作任務。R&S?ATS1800C符合3GPP 5G NR規范，有助于優化射頻模塊的整體性能，包括執行波束特性測量。
