R&S?ATS800R  CATR 機柜式屏蔽測試暗箱

    基于CATR的緊湊型便攜式電波暗箱適用于毫米波5G OTA測試

R&S?ATS800R基于CATR的5G NR毫米波測試暗箱極為緊湊，能夠在研發階段提供理想的5G FR2 天線、模塊和設備空口(OTA)測試環境。R&S?ATS800R體積小巧，可提供較寬的頻率范圍和優異功能，支持廣泛的測試應用。R&S?ATS800R具備靈活的設置選件和豐富的擴展功能，可根據您的FR2測試需求提供面向未來的可靠測試環境。

主要特點

?頻率范圍20GHz to 50GHz

?屏蔽效能50dB

?雙極化

?直徑/最大振幅誤差：20cm/< 2.0dB

?極為緊湊便攜的CATR測試暗箱

?先進的高精度卷邊反射器

? 0.7m² 小巧尺寸，提供出色的靜區

?支持-40°C至+85°C的極端溫度測試

?一流的屏蔽效能確?？煽康姆仟毩⑿帕顪y試

?用于研發、預一致性（射頻、LBS、Netop、PCT、PQA）

特性與優點

移動、緊湊、全屏蔽 —— 提供靈活的測試環境

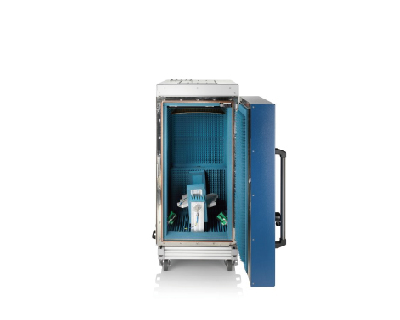

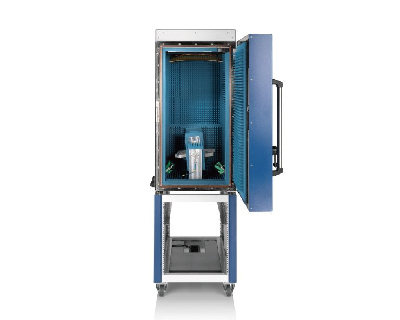

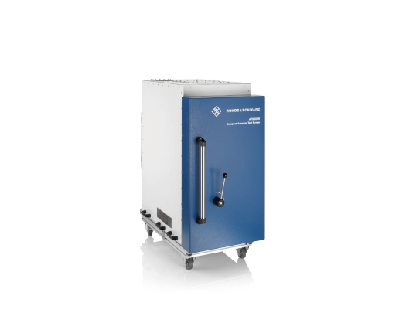

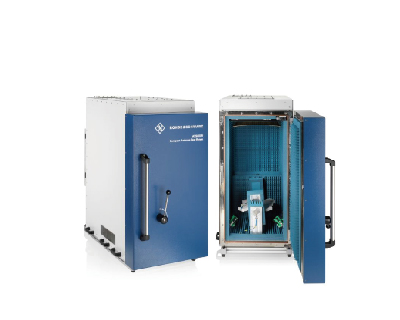

緊湊型全屏蔽暗箱R&S?ATS800R的尺寸僅為0.7m²，并提供20cm大靜區。R&S?ATS800R裝有滾輪以便于運輸，緊湊設計確保暗箱能通過任何大門。暗箱可以靈活安裝在可選機柜中，或放置在桌面或工作臺旁邊。

采用先進的CATR反射器 —— 優良的CATR反射器實現準確的間接遠場測量

R&S?ATS800R具有一個雙向拋物面反射器，可將來自饋電天線或被測設備的波束校準成平直波束。此反射器由羅德與施瓦茨在德國專門設計和制造，可為小型測試暗箱提供出類拔萃的性能。反射器的卷邊通過塑模以盡量減少散射，并通過精密拋光以提升表面光潔度，這對于高頻操作非常重要。

帶可選射頻旋轉接頭的3D定位器 —— 易于安裝的3D測量功能

緊湊小巧的3D定位器能夠沿雙軸方向精確移動被測設備，并且可在現場輕松安裝到現有的R&S?ATS800R中。嵌入式編碼器可以準確控制定位器?？蛇x的射頻旋轉接頭支持使用定位器進行3D 無源天線測試。

外殼可適應極端溫度測試 —— 易于安裝的溫度測試功能

溫度外殼射頻透明且絕緣，能夠在-40°C至+85°C的溫度范圍內加熱或冷卻被測設備，并執行出色的射頻輻射測量。外殼可以在現場輕松安裝到現有的 R&S?ATS800R中。

在測試期間檢查暗箱內部情況 —— 攝像頭選件提供附加智能功能

R&S?ATS800R在測試期間完全密封，因此難以觀察設備或檢查暗箱內部情況。借助攝像頭選件，用戶可以一直監測被測設備。散熱是5G移動設備的一個潛在問題，攝像頭可以輕松切換到紅外模式，以便在測試時檢查被測設備熱圖。

輕松快速地獲取測量結果 ——

結合R&S?ATS800R和羅德與施瓦茨測試系統的一站式解決方案，能夠輕松快速地在實驗室完成測量任務，并優化功能以便測定5G設備在毫米波范圍內的天線性能和特性。
