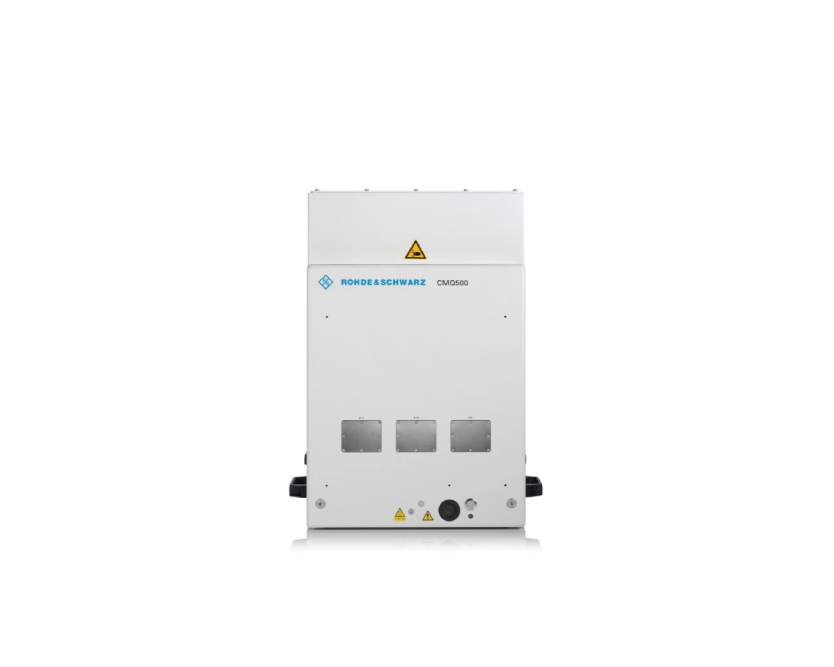

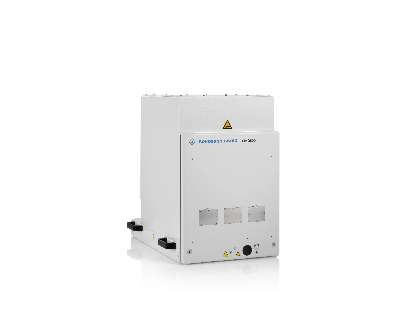

R&S?CMQ500  毫米波屏蔽柜

R&S?CMQ500是一款緊湊型全集成式解決方案，涵蓋各種應用中的大部分5G設備。抽屜式概念可在制造應用中實現全自動化操作。堅固的機械設計，確保在研發環境中進行可靠測量。靈活的柜式設計涵蓋智能設備、客戶終端設備、射頻集成電路和原型等多種應用。R&S?CMQ500準備就緒，可用于0.7GHz至77GHz 頻率范圍內的5G和其他技術。

主要特點

?頻率范圍0.7GHz至77GHz

?屏蔽效能>80dB

?靜區? 2cm（40GHz時）

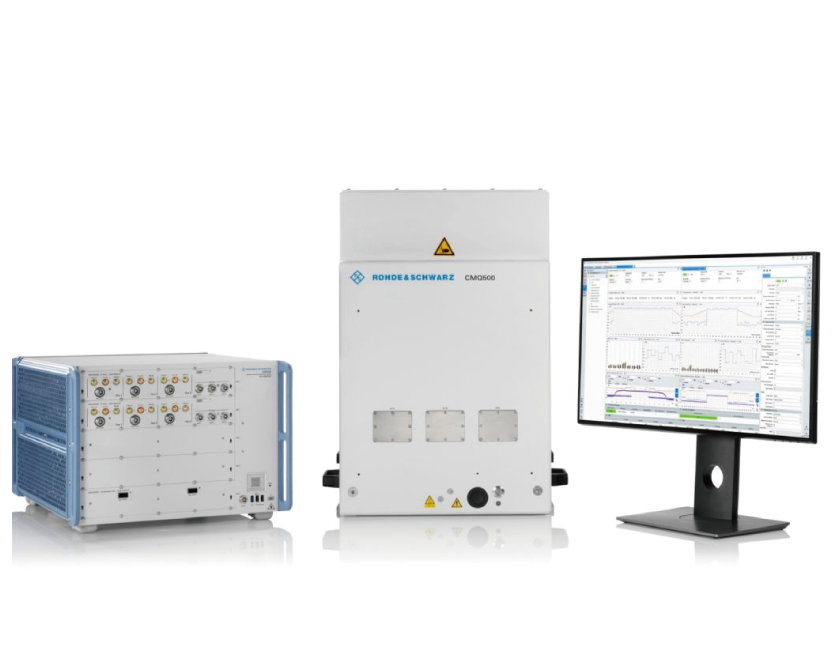

?經過優化的OTA測試系統，可與R&S?CMX500和遠程無線電頭端 (RRH) 一起用于研發環境

?一流的OTA系統準確度和可重復性

?體積減?。嚎砂惭b在19' 機架中

?可用于研發、生產、5G FR1和FR2信令測試 / 組件 LBS、NPT

特性與優點

小巧緊湊 ——

R&S?CMQ屏蔽柜可輕松擴展，以滿足不同的被測設備尺寸和要求。R&S?CMQ500屏蔽柜小巧緊湊并采用小型天線，可以輕松測試相對大型的被測設備。

操作高效，面向未來 ——

R&S?CMQ屏蔽柜性能出色、體積小巧并采用面向未來的設計概念，是用于5G回歸測試的終極解決方案。屏蔽柜準備就緒，可用于5G和其他技術：頻率范圍為0.7GHz至77GHz。

通用全面的配置概念 I —— 天線和探頭定位

靈活的安裝支架確?？梢栽谌魏挝恢冒惭b和對準天線與探頭。支架配備一個旋轉頭，能夠覆蓋多種靜區。這樣可以通過不同的天線位置測量各種尺寸的被測設備。

通用全面的配置概念 II —— 電纜短

R&S?CMQ500屏蔽柜支持多種不同的電纜選件。用戶可以選擇使用電纜引線以盡量縮短電纜長度，并優化鏈路預算。
