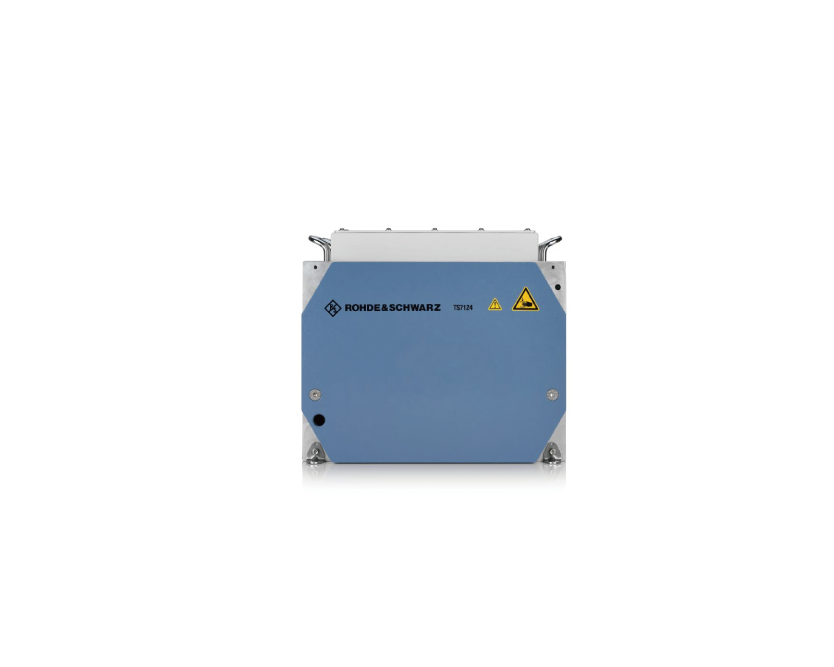

R&S?TS7124  射頻屏蔽暗箱

R&S?TS7124 射頻屏蔽箱有助于在需要屏蔽測試環境的情況下實現可靠且可重復的測量。R&S?TS7124屏蔽箱具備出色的屏蔽效能、良好的天線耦合因數和堅固的機械設計，能夠提供可重復的結果。射頻屏蔽測試箱不僅設計用于產品設計人員或產品優化，還可用于被測無線設備的生產線應用。屏蔽箱具有軟關閉特性，可確保操作更加安全。

主要特點

?頻率范圍0.3GHz至18GHz

?屏蔽效能 >80dB

?可自定義天線配置

?內部測試空間更大

?軟關閉安全機制可防止人員受傷

?設計堅固，開關循環次數超過1百萬次

型號與主要參數

特性與優點

屏蔽的射頻測試環境 —— 為輻射測量提供可靠且可重復的屏蔽環境

射頻屏蔽測試箱在寬頻率范圍內實現超過80dB 的出色屏蔽效能，非常適合根據多種標準測試具有無線電接口的模塊和設備，例如
5G FR1、ISM、GSM/CDMA2000?/WCDMA、WLAN、GPS、Bluetooth?、WiMAX? 和Zigbee等標準。

軟關閉 —— 安全第一

為了降低危害并防止操作人員受傷，射頻屏蔽箱采用“軟關閉”機制。箱門緩慢關閉，只留下約5至10mm的小縫隙。箱門和屏蔽箱體之間的這一縫隙非常小，一般不會夾住手指。

天線配置適用于任何應用 —— 使用天線環自定義輻射方向圖

可選的 R&S?TS-F24-AR 天線安裝結構可放置在射頻屏蔽箱內部。天線環整體兼容以下天線和天線夾具：

?R&S?TS-F24-V1 Vivaldi天線

?R&S?TS-F24-V2 Vivaldi天線

?R&S?TS-F24-V3 交叉極化 Vivaldi天線

?每個Vivaldi 天線也可安裝在適用于水平天線仰角的R&S?TS-F2X-VH4 45° 適配器上，此適配器也可與整個天線環搭配使用。

天線 —— 提供不同天線以供選擇

天線耦合器適用于多種技術：5G FR1、ISM、GSM/CDMA2000?/WCDMA、WLAN、GPS、Bluetooth?、WiMAX?、Zigbee：

?R&S?TS-F24-V1 Vivaldi天線；

?R&S?TS-F24-V2 Vivaldi天線；

?R&S?TS-F24-V3交叉極化Vivaldi天線

?R&S?TS-F24WA1寬帶螺旋天線耦合器

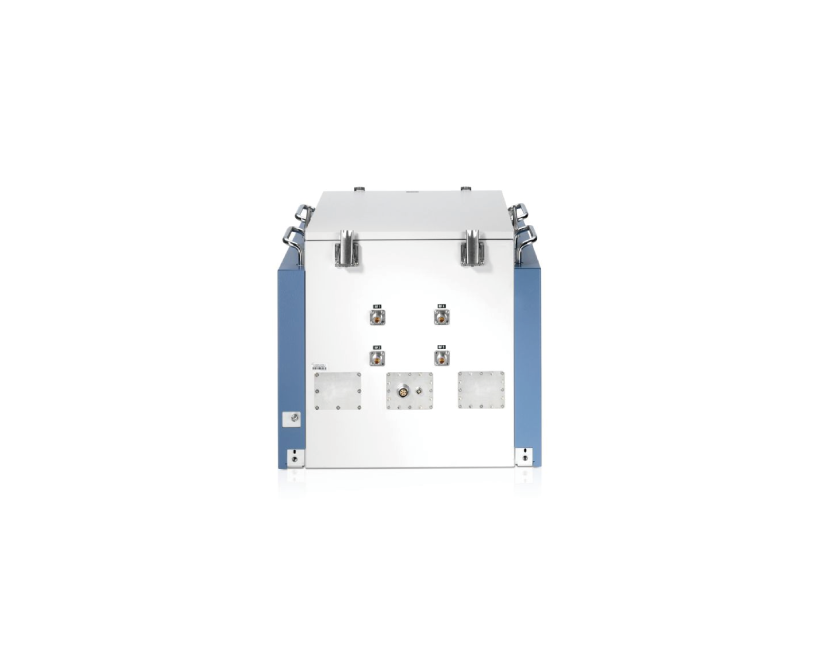

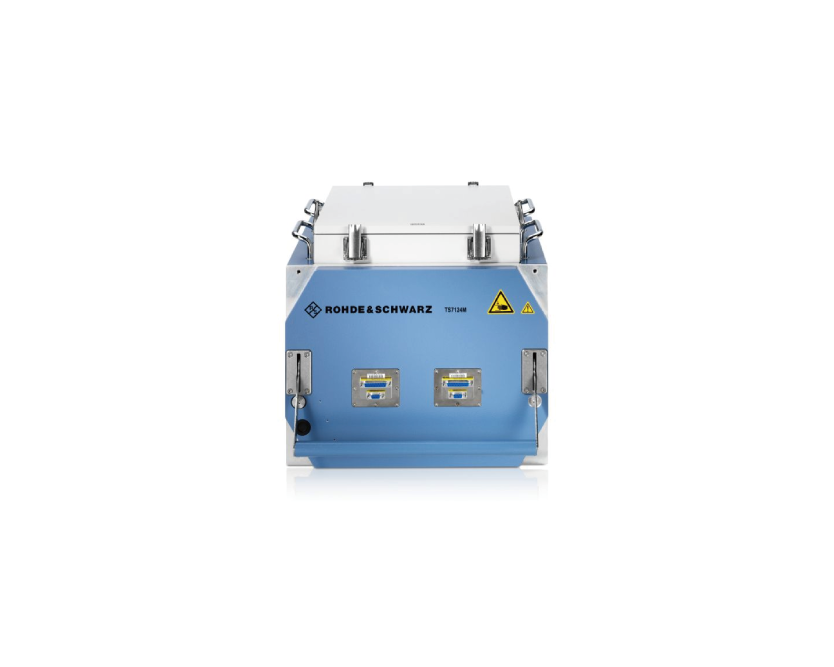

饋通裝置 —— 集成式饋通件

針對天線的輻射射頻信號，還可以選擇替代或補充方案，通過射頻電纜的饋通件將被測設備連接到傳導射頻信號。這種操作同樣可以引導傳導射頻信號從發射信號的被測設備中發出。

SB或D-Sub饋通件連接可用于監測被測設備的敏感度和行為，也可用于向被測設備發送控制命令。

將屏蔽箱集成到19' 機架中 —— 機架可用于安裝多個射頻屏蔽箱

R&S?TS-F24-Z1是可選的機架安裝套件。此套件可將R&S?TS7124安裝在標準19"機架上，高度要求為 10HU (17.5"/444.5mm)。機架安裝套件可以將射頻屏蔽箱牢固地安裝在標準19"機架中。

加固設計 —— 堅固設計確保使用壽命長

射頻屏蔽箱采用堅固的機械設計，能夠提供可靠且可重復的結果，并確保使用壽命長。
