| 產品名稱： | 手持式頻譜分析儀 R&S?FPH |
|---|---|
| 產品型號： | R&S?FPH |
| 產品品牌： | 德國 - 羅德與施瓦茨 |
| 產品特色： | ? 頻率范圍100Hz 到 44GHz |

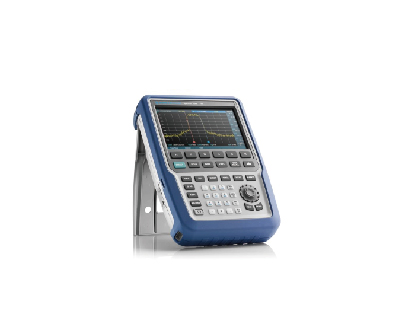

R&S?FPH 手持式頻譜分析儀
R&S?FPH是一款功能多樣、易于操作的儀器，在設計上兼具堅固與美觀兩個方面。大部分基本型號都可使用獨特的軟件激活碼擴展頻率。這款分析儀的頻率范圍高達44GHz。它具備一流的射頻性能和低至-163dBm的DANL，可捕獲微弱信號。最輕款便攜式 R&S?FPH僅重2.5kg，電池續航時間超過4.5個小時。價格合理，可隨時隨地進行測量。
R&S?FPH的設計使其既適合室內的現場和實驗室應用，也適用于戶外環境。大按鈕和多功能旋鈕讓用戶甚至可以帶著手套操作。分析儀的背光鍵盤使其也可在黑暗中使用，而明亮的防反光顯示屏則使其可在陽光下輕松讀數。電池續航時間長達一整個工作日。分析儀輕便、小巧且堅固耐用，非常便于攜帶。即使在嚴苛和人跡罕至的環境中，它都是可靠伙伴。
分析儀采用無風扇設計，操作時無噪聲；灰塵和水汽無法從通風孔進入，確保分析儀干凈可靠。
小巧的體型并沒有限制 R&S?FPH 的性能及功能。由于射頻性能穩定、啟動時間短且易于使用，R&S?FPH 是在實驗室或維修應用中進行頻譜測量的理想儀器。
先進的觸摸屏可讓用戶像使用智能手機一樣使用觸控手勢操作。屏幕鍵盤和許多其他功能可以讓用戶使用起來更方便。
主要特點
?頻率范圍介于5kHz至44GHz
?通過軟件激活碼擴展頻率
- 從5kHz向下擴展至100Hz（適用于.06/.13/.26/.23/.36/.44/.54型號，安裝R&S?FPH-B29選件）
- 從 2GHz擴展至3GHz或4GHz（.02型號）
- 從 6GHz擴展至8GHz（.06 型號）
- 從 13.6GHz擴展至20GHz（.13/.23型號）
- 從 26.5GHz擴展至31GHz（.26/36型號）
?廣泛的頻譜分析，例如
- 移動通信
- 雷達和衛星通信
- 廣播電視
?可靠的射頻性能DANL
- 典型值為-163dBm（10MHz至3GHz，前置放大器開啟）
- TOI測量：+10dBm (f = 2.4GHz)
?非常適合現場使用：電池續航時間超過6小時，最輕款僅重2.5kg，背光鍵盤，啟動時間短，防反光顯示屏，體型小巧，外殼堅固
?大型彩色顯示屏，支持多點觸控及手勢操作
?測量向?qū)еС譁y量任務、提高測量速度以及避免出錯
?多種功能和選件，適用于航空航天和國防、無線通信、 廣播電視、頻譜監管以及教育等各個行業
?通過軟件激活碼可輕松且經濟高效地升級所有選件
?標配3年保修（電池和附件的保修期為一年）
可選型號
型號 | 頻率范圍 | 相位噪聲 | DANL（1GHz） |
R&S?FPH （02型） | 5kHz～2GHz（3/4GHz可選） | -125dBc (1Hz)（f = 500MHz，1MHz偏置） | -163dBm |
R&S?FPH （06型） | 5kHz～6GHz（8GHz可選） | -125dBc (1Hz)（f = 500MHz，1MHz偏置） | -162dBm |
R&S?FPH （13型） | 5kHz～13.6GHz（20GHz可選） | -125dBc (1Hz)（f = 500MHz，1MHz偏置） | -162dBm |
R&S?FPH （26型） | 5kHz～26.5GHz（31GHz可選） | -125dBc (1Hz)（f = 500MHz，1MHz偏置） | -162dBm |
R&S?FPH （23型）帶跟蹤源 | 5kHz～13.6GHz（20GHz可選） | -120dBc (1Hz)（f = 500MHz，1MHz偏置） | -162dBm |
R&S?FPH （36型）帶跟蹤源 | 5kHz～26.5GHz（31GHz可選） | -120dBc (1Hz)（f = 500MHz，1MHz偏置） | -162dBm |
R&S?FPH （44型） | 5kHz～44GHz | -120dBc (1Hz)（f = 500MHz，1MHz偏置） | -162dBm |
R&S?FPH （54型）帶跟蹤源 | 5kHz～44GHz | -120dBc (1Hz)（f = 500MHz，1MHz偏置） | -162dBm |
特性和優點
靈活擴展頻率范圍 ——
每個型號的R&S?FPH 均可以擴展頻率范圍：
?R&S?FPH （02型）：從2GHz升級至3或4GHz
?R&S?FPH （06型）：從6GHz升級至8GHz
?R&S?FPH（13/23型）（帶跟蹤源）：從13.6GHz升級至20GHz
?R&S?FPH（26/36型）（帶跟蹤源）：從26.5GHz升級至31GHz
性能 —— 一流的顯示平均噪聲電平 (DANL)
R&S?FPH的 DANL 低至-146dBm（典型值）。DANL 較低，表明分析儀可捕獲微弱信號。開啟前置放大器（選件），將靈敏度進一步提升到低至-162dBm（20MHz至3GHz）。前置放大器選件：
?R&S?FPH （02 型號）：R&S?FPH-B22
?R&S?FPH （06 型號）：R&S?FPH-B23
?R&S?FPH （13/23 型號）：R&S?FPH-B24
?R&S?FPH （26/36 型號）：R&S?FPH-B25
?R&S?FPH （44/54 型號）：R&S?FPH-B26
便攜 —— 最輕款僅重 2.5kg
R&S?FPH 采用人體工程學設計，小巧輕便。該款儀器隨附便于使用的邊帶，可在短測量周期內為用戶雙手提供支撐。R&S?HA-Z322 皮套含精心設計的安全帶，可將儀器重量均勻分布到人體以支持免提操作。
耐用 —— 充電一次工作一整天
R&S?FPH 的電池可支持一整日現場工作。設備開啟時，電池充電需要4小時。設備關閉或使用外部充電器時充電速度更快，只需3.5小時。
?R&S?FPH （02 型號）：充滿電可續航8小時
?R&S?FPH （06 型號）：充滿電可續航7小時
?R&S?FPH （13/26 型號）：充滿電可續航6小時
?R&S?FPH （23/26/44/54 型號）：充滿電可續航4.5小時
易用 —— 手勢觸摸屏、防反光屏幕和背光鍵盤
用戶界面操作與智能手機一樣簡單，可增強用戶體驗。觸摸屏操作不僅限于菜單欄；用戶還可以移動頻譜、放大/縮小范圍以及添加/刪除標記等。
R&S?FPH 手持式頻譜分析儀—— 選件
頻率擴展選件 | |
型號 | 描述 |
R&S?FPH-B3 | 頻譜分析儀頻率升級，2GHz～3GHz |
R&S?FPH-B4 | 頻譜分析儀頻率升級，3GHz～4GHz（需要 R&S?FPH-B3） |
R&S?FPH-B8 | 頻譜分析儀頻率升級，6GHz～8GHz，適用于R&S?FPH |
R&S?FPH-B20 | 頻譜分析儀頻率升級，13.6GHz～20GHz，適用于R&S?FPH |
R&S?FPH-B31 | 頻譜分析儀頻率升級，26.5GHz～31GHz |
R&S?FPH-B29 | 頻譜分析儀100Hz頻率擴展，從5kHz向下擴展至100Hz |
—— | |
前置放大器 | |
型號 | 描述 |
R&S?FPH-B22 | 頻譜分析儀前置放大器，5kHz～4GHz |
R&S?FPH-B23 | 頻譜分析儀前置放大器，5kHz～8GHz |
R&S?FPH-B24 | 頻譜分析儀前置放大器，5kHz～20GHz |
R&S?FPH-B25 | 頻譜分析儀前置放大器，5kHz～31GHz |
R&S?FPH-B26 | 頻譜分析儀前置放大器，5kHz～44GHz |
—— | |
附件 | |
型號 | 描述 |
R&S?FPH-B100 | 適用于26 型號的 N 型射頻輸入連接器（工廠安裝） |
—— | |
通用測量應用選件 | |
型號 | 描述 |
R&S?FPH-K7 | AM/FM 模擬調制分析 |
R&S?FPH-K9 | 功率探頭支持 |
R&S?FPH-K19 | 通道功率計 |
R&S?FPH-K43 | 接收機模式 |
R&S?FPH-K105 | EMF測量應用程序 |
—— | |
雷達應用 | |
型號 | 描述 |
R&S?FPH-K29 | 使用功率探頭的脈沖測量 |
—— | |
干擾分析應用 | |
型號 | 描述 |
R&S?FPH-K15 | 干擾分析 |
R&S?FPH-K16 | 信號強度測繪 |
—— | |
觸發測量 | |
型號 | 描述 |
R&S?FPH-K57 | 高級門限觸發測量 |
—— | |
常用附件 | |
型號 | 描述 |
R&S?HA-Z303 | 適用于R&S?HA-Z306 的電池充電器 |
R&S?HA-Z306 | 鋰離子電池盒，6.4 Ah |
R&S?HA-Z301 | 備用電源，含適用于歐盟、英國、美國、澳大利亞和中國的電源插頭 |
R&S?HA-Z302 | 車載適配器 |
R&S?HA-Z322 | 攜帶皮套 |
R&S?HA-Z322 | 防水攜帶皮套 |
R&S?HA-Z220 | 軟攜帶包 |
R&S?HA-Z321 | 硬殼 |

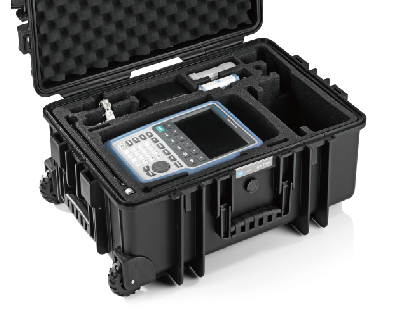

R&S?RTH-Z4 | 硬質保護箱 |
R&S?FSH-Z36 | 耳機 |
R&S?HA-Z211 | 備用USB數據線 |
R&S?HA-Z210 | 備用以太網電纜 |
—— | |
天線及天線附件 | |
型號 | 描述 |
R&S?HA-Z1900 | 八木天線，1710mHz～1990mHz |
R&S?HA-Z900 | 八木天線，824mHz～960mHz |
R&S?HA-Z901 | 射頻電纜（長度1m），DC～6GHz，N (m) – N (m) 連接器 |
R&S?HA-Z902 | 便攜包，適用于R&S?HA-Z900 或 R&S?HA-Z1900 八木天線 |
R&S?HE400BC | 手持式定向天線（天線手柄） |
R&S?HE400-KB | 適用于R&S?HE400BC的電纜組件 |
R&S?HE400 | 手持式定向天線（天線手柄） |
R&S?HE400MW | 手持式微波定向天線（天線手柄） |
R&S?HE400-K | 適用于R&S?HE400和R&S?HE400MW 的電纜組件（需要 R&S?HE300USB） |
R&S?HE400HF | 高頻天線模塊，8.3kHz～30mHz |
R&S?HE400VHF | 甚高頻天線模塊，20mHz～200mHz |
R&S?HE400UWB | 超寬帶天線模塊，30mHz～6GHz |
R&S?HE400LP | 對數周期天線模塊，450mHz～8GHz |
R&S?HE400CEL | 蜂窩天線模塊，700mHz～2500mHz |
R&S?HE400SCB | S/C頻段天線模塊，1.7GHz～6GHz |
R&S?HE400SHF | 超高頻天線模塊，5GHz～20GHz（含R&S?HE400BC和R&S?HE400MW天線手柄） |
R&S?HE300USB | USB 適配器，適用于R&S?HE400 定向天線 |
R&S?HE800-PA | 手持式定向天線，帶前置放大器 |
R&S?HE800Z1 | 適用于R&S?HE800-PA 的運輸箱 |
R&S?HA-Z350 | OEM 對數周期天線，700mHz～4GHz |
R&S?FSH-Z320 | 射頻電纜（長度1m），DC～8GHz，含護套，N (m) – N (f) 連接器 |
R&S?FSH-Z321 | 射頻電纜（長度3m），DC～8GHz，含護套，N (m) – N (f) 連接器 |
R&S?HA-Z340 | 適用于R&S?FPH的GPS接收機 |
R&S?TS-EMF | 便捷式 EMF 測量系統，硬殼 |
R&S?TSEMF-B1 | 全向天線，30mHz～3GHz，適用于R&S?TS-EMF |
R&S?TSEMF-B2 | 全向天線，700mHz～6GHz，適用于R&S?TS-EMF |
R&S?TSEMF-B3 | 全向天線，9kHz～200mHz，適用于R&S?TS-EMF |
R&S?TSEMF-CV | 適配線纜 |
R&S?RAM | 匹配件，50/75Ω，L型 |
R&S?RAZ | 匹配件，50/75Ω，串聯電阻器25Ω |
R&S?FSH-Z38 | 匹配件，50/75Ω，L型，N轉BNC |
陜西飛創騰達 | 適配器 N (m) – BNC (f) |
陜西飛創騰達 | 適配器 N (m) – N (m) |
陜西飛創騰達 | 適配器 N (m) – SMA (f) |
陜西飛創騰達 | 適配器 N (m) – 7/16 (f) |
陜西飛創騰達 | 適配器 N (m) – 7/16 (m) |
陜西飛創騰達 | 適配器 N (m) – FME (f) |
陜西飛創騰達 | 適配器 BNC (m) – 香蕉頭 (f) |
R&S?RDL50 | 衰減器，50W，20dB，50Ω，DC～6GHz，N(f) – N(m) |
R&S?RBU100 | 衰減器，100W，20dB，50Ω，DC～2GHz，N(f) – N(m) |
R&S?RBU100 | 衰減器，100W，30dB，50Ω，DC～2GHz，N(f) – N(m) |
R&S?HZ-15 | 用于電場和磁場近場測量的緊湊型探頭組，30mHz～3GHz |
R&S?HZ-17 | 磁場近場探頭組 |
R&S?HZ-16 | 前置放大器（3GHz，20dB），電源適配器（100 V～230 V），適用于R&S?HZ-15 |
R&S?AC004R1 | 針對右旋圓極化的全向天線，18GHz～26.5GHz |
R&S?AC004L1 | 針對左旋圓極化的全向天線，18GHz～26.5GHz |
R&S?AC004R2 | 針對右旋圓極化的全向天線，26.5GHz～40GHz |
R&S?AC004L2 | 針對左旋圓極化的全向天線，26.5GHz～40GHz |
R&S?HF907OM | 寬帶全向天線，800mHz～26.5GHz |
R&S?FH-SG-40 | 標準增益喇叭天線，26GHz～40GHz，中頻帶增益 20dB，WR 28 |
R&S?HA-Z370 | 標準增益喇叭天線適配器 |
R&S?KM011Z8 | 天線桿和三腳架適配器 |
R&S?HZ-1 | 木制三腳架 |
R&S?ZV-Z93 | 測試端口電纜，0Hz～26.5GHz，3.5mm (f) – 3.5mm (m)，長度635mm (25 in) |
R&S?ZV-Z93 | 測試端口電纜，0Hz～26.5GHz，3.5mm (f) – 3.5mm (m)，長度965mm (38 in) |
R&S?ZV-Z193 | 測試端口電纜，0Hz～26.5GHz，3.5mm (f) – 3.5mm (m)，長度610mm (24 in) |
R&S?ZV-Z193 | 測試端口電纜，0Hz～26.5GHz，3.5mm (f) – 3.5mm (m)，長度914mm (36 in) |
R&S?ZV-Z193 | 測試端口電纜，0Hz～26.5GHz，3.5mm (f) – 3.5mm (m)，長度1524mm (60 in) |
R&S?ZV-Z95 | 測試端口電纜，0Hz～40GHz，2.92mm (f) – 2.92mm (m)，長度635mm (25 in) |
R&S?ZV-Z95 | 測試端口電纜，0Hz～40GHz，2.92mm (f) – 2.92mm (m)，長度965mm (38 in) |
R&S?ZV-Z195 | 測試端口電纜，0Hz～40GHz，2.92mm (f) – 2.92mm (m)，長度610mm (24 in) |
R&S?ZV-Z195 | 測試端口電纜，0Hz～40GHz，2.92mm (f) – 2.92mm (m)，長度914mm (36 in) |
—— | |
R&S?FPH 支持的功率探頭 | |
型號 | 描述 |
R&S?FSH-Z14 | 定向功率探頭，25mHz～1GHz |
R&S?FSH-Z44 | 定向功率探頭，200mHz～4GHz |
R&S?NRP-Z211 | 通用功率探頭，10mHz～8GHz，100mW，雙通道 |
R&S?NRP-Z221 | 通用功率探頭，10mHz～18GHz，100mW，雙通道 |
R&S?NRP-Z81 | 寬帶功率探頭，50mHz～18GHz，100mW |
R&S?NRP-Z85 | 寬帶功率探頭，50mHz～40GHz，100mW (2.92mm) |
R&S?NRP-Z86 | 寬帶功率探頭，50mHz～40GHz，100mW (2.40mm) |
R&S?NRP-Z86 | 寬帶功率探頭，50mHz～44GHz，100mW (2.40mm) |
R&S?NRP8S | 三通道二極管功率探頭，100pW～200mW，10mHz～8GHz |
R&S?NRP18S | 三通道二極管功率探頭，100pW～200mW，10mHz～18GHz |
R&S?NRP33S | 三通道二極管功率探頭，100pW～200mW，10mHz～33GHz |
R&S?NRP40S | 三通道二極管功率探頭，100pW～200mW，50mHz～40GHz |
R&S?NRP50S | 三通道二極管功率探頭，100pW～200mW，50mHz～50GHz |
R&S?NRP18T | 熱功率探頭，300nW～100mW，DC～18GHz |
R&S?NRP33T | 熱功率探頭，300nW～100mW，DC～33GHz |
R&S?NRP40T | 熱功率探頭，300nW～100mW，DC～40GHz |
R&S?NRP50T | 熱功率探頭，300nW～100mW，DC～50GHz |
R&S?NRP67T | 熱功率探頭，300nW～100mW，DC～67GHz |
R&S?NRP110T | 熱功率探頭，300nW～100mW，DC～110GHz |
R&S?NRP6A | 平均功率探頭，100pW～200mW，8kHz～6GHz |
R&S?NRP18A | 平均功率探頭，100pW～200mW，8kHz～18GHz |
—— | |
R&S?NRP-Zxx功率探頭需要以下適配器電纜與R&S?FPH搭配使用 | |
R&S?FSH-Z144 | 適用于R&S?FSH-Z14/R&S?FSH-Z44 功率探頭的 USB 適配器電纜 |
R&S?NRP-Z4 | USB 適配器電纜（無源），長度2m，用于將 R&S?NRP-ZxxS/SN 功率探頭連接到 R&S?FPH |
—— | |
R&S?NRP 功率探頭需要以下適配器電纜以與 R&S?FPH 搭配使用 | |
R&S?NRP-ZKU | USB 接口電纜，長度1.5m，用于將 R&S?NRP 探頭連接到 R&S?FPH |
—— | |
光功率探頭及附件 | |
型號 | 描述 |
R&S?HA-Z360 | OEM USB 光功率計（鍺） |
R&S?HA-Z361 | OEM USB 光功率計（過濾的銦鎵砷） |
R&S?HA-Z362 | 用于光功率計的 SC 適配器 |
R&S?HA-Z363 | 用于光功率計的 LC 適配器 |
R&S?HA-Z364 | 用于光功率計的 2.5mm 通用適配器 |
R&S?HA-Z365 | 用于光功率計的 1.25mm 通用適配器 |
R&S?HA-Z366 | 接插線 SC-LC SM，SX，長度1m |
R&S?HA-Z367 | 接插線 SC-SC SM，SX，長度1m |
