信號與頻譜分析儀 R&S?FPL1000

產品名稱： 信號與頻譜分析儀 R&S?FPL1000
產品型號： R&S?FPL1000
產品品牌： 德國 - 羅德與施瓦茨
產品特色：
? 頻率范圍5kHz至26.5GHz
? SSB相位噪聲：1GHz載波,10kHz偏置時-108dBc/1Hz
? 使用前置放大器時的DANL：-163dBm
? 40MHz分析帶寬（選件）
? 內部信號源高達7.5GHz（選件）
產品概述詳細說明附件/軟件相關視頻用戶手冊相關應用

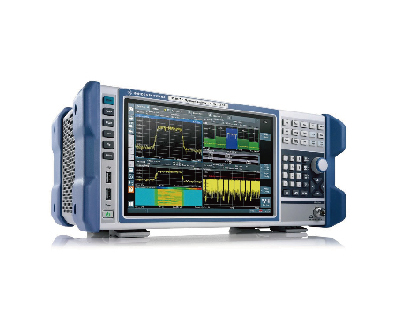

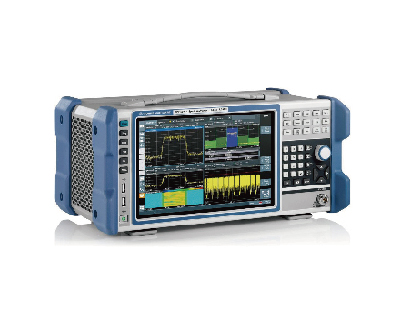

R&S?FPL1000 信號與頻譜分析儀



在射頻實驗室，R&S?FPL1000系列和示波器或萬用表一樣不可或缺。它是一款單機可執行多種測量任務的儀器。該儀器不僅支持頻譜分析，而且支持結合使用功率探頭進行高度精確的功率測量，以及分析模擬和數字調制信號。

主要特點

?頻率范圍5kHz至26.5GHz

?SSB相位噪聲：1GHz載波、10kHz偏置時-108dBc (1Hz)

?使用前置放大器時的顯示平均噪聲電平(DANL)：-163dBm，10MHz至2GHz

?輕便小巧

?電池盒和12V/48V直流電源供電（選件）

?使用功率探頭（選件）

?YIG預選器旁路，用于6GHz 以上頻率范圍的全40MHz帶寬分析（選件）

?40MHz分析帶寬（選件）

?模擬及數字信號分析（選件）

?內部信號源高達7.5GHz（選件）

?選通掃頻、窄帶分辨率濾波器和瀑布圖測量為標配

型號

型號

頻率范圍

相位噪聲

DANL (1GHz時)

最大分析帶寬

R&S?FPL1003

5kHz～3GHz

< -108dBc (1Hz)(f=1GHz,10kHz偏置)

< -163dBm/Hz

40MHz

R&S?FPL1007

5kHz～7.5GHz

< -108dBc (1Hz)(f=1GHz,10kHz偏置)

< -163dBm/Hz

40MHz

R&S?FPL1014

5kHz～14GHz

< -108dBc (1Hz)(f=1GHz,10kHz偏置)

< -160dBm/Hz(前置放大器開啟)

40MHz

R&S?FPL1026

5kHz～26.5GHz

< -108dBc (1Hz)(f=1GHz,10kHz偏置)

< -160dBm/Hz(前置放大器開啟)

40MHz

 特性與優點

一機多用 —— 單機可執行多種測量任務

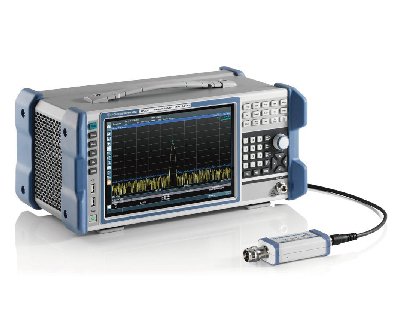

R&S?FPL1000信號與頻譜分析儀不僅支持頻譜測量，而且支持使用功率探頭的高精度功率測量以及模擬和數字調制信號分析。

借助R&S?FPL1-K7選件將R&S?FPL1000 轉換為一臺可以測量調幅、調頻和調相信號的模擬調制分析儀。基本單元的I/Q分析儀支持以幅度和相位的形式顯示分析帶寬范圍內的I和Q。I/Q數據可以導出，以便使用第三方軟件作進一步分析。R&S?FPL1-K70矢量信號分析選件還可分析數字調制單載波信號。R&S?FPL1-K70M和R&S?FPL1-K70P選件擴展了R&S?FPL1-K70選件，可用于PRBS數據的誤碼率多調制分析和測量。

可靠的射頻性能 —— 低相位噪聲和低顯示平均噪聲電平

R&S?FPL1000信號與頻譜分析儀可與高級別分析儀相提并論，它在10kHz偏置(1GHz載波)時的相位噪聲典型值為 -108dBc (1Hz)，三階互調截取點典型值為+20dBm，分辨率帶寬為1H至10MHz，顯示平均噪聲電平典型值為-163dBm。因此，它非常適合在實驗室、生產以及維修任務中使用。

直觀的用戶界面 —— 操作與智能手機一樣簡單直觀

用戶可以通過觸摸屏配置儀器并執行測量。只需單指輕掃屏幕，即可調整中心頻率或參考電平。通過雙指手勢，可調整顯示的跨度或電平范圍。

完全便攜式 —— 幾乎可以隨地使用

R&S?FPL1000信號與頻譜分析儀重量僅為6kg，在無電源情況下電池盒選件可續航三小時，并配備便攜包和肩帶，因此可以在任何需要的場所使用。



R&S?FPL1000 信號與頻譜分析儀 —— 選件


FPL1000 信號與頻譜分析儀選件列表：



硬件選件

型號

描述

R&S?FPL1-B4

OCXO 精確參考頻率 ，高精密頻率參考

R&S?FPL1-B5

附加接口，視頻輸出，中頻輸出，噪聲源控制，AUX 端口，適用于   R&S?NRP 功率探頭的連接器

R&S?FPL1-B9

內部發生器，最高 3GHz

R&S?FPL1-B9

內部發生器，7 / 14 / 26.5GHz

R&S?FPL1-B10

GPIB 接口，附加接口，用于通過 GPIB 遠程控制，插入單元

R&S?FPL1-B11

YIG 預選器旁路，支持最高   26.5GHz 頻率范圍內的全 40MHz 帶寬分析

R&S?FPL1-B19

備用硬盤 (SSD)

R&S?FPL1-B22

射頻前置放大器，3 / 7.5GHz

R&S?FPL1-B22

射頻前置放大器，14GHz

R&S?FPL1-B22

射頻放大器，26.5GHz

R&S?FPL1-B25

1dB 步進式電子衰減器

R&S?FPL1-B30

12/24V 直流電源

R&S?FPL1-B31

鋰離子電池盒

R&S?FPL1-B40

40MHz 分析帶寬，支持將 40MHz   帶寬用于   R&S?ZNLx-B1 頻譜分析選件


測量應用選件

型號

描述

R&S?FPL1-K7

調幅/調頻/調相模擬調制分析，將 R&S?ZNL 轉變成模擬調制分析儀以用于分析調幅、調頻和調相信號。需要   R&S?ZNLx-B1

R&S?FPL1-K9

使用 R&S?NRP 功率探頭的測量，支持使用 R&S?NRP 功率探頭進行功率測量。需要   R&S?ZNLx-B1

R&S?FPL1-K30

噪聲系數測量，增加功能以執行噪聲系數測量。需要 R&S?ZNL-K1 和   R&S?FSL-B5

R&S?FPL1-K40

相位噪聲測量應用

R&S?FPL1-K54

EMI 測量應用，電磁干擾的檢測、分類和消除

R&S?FPL1-K70

矢量信號分析，R&S?FPL1-K70 矢量信號分析選件是一款功能強大的工具，可用于分析精確到比特級的數字調制信號

R&S?FPL1-K70M

多調制分析，R&S?FPL1-K70M 多載波調制分析應用（需要   R&S?FPL1-K70 選件）支持分析 DVB?S2X 信號

R&S?FPL1-K70P

使用PRBS 數據的誤碼率測量，FPL1-K70P選件擴展了FPL1-K70矢量信號分析選件，使其可測量高達PRBS23的PRBS數據的原始誤碼率(BER)


電腦軟件

型號

描述

R&S?VSE

將羅德與施瓦茨強大的信號分析體驗和功能應用于電腦和云端

R&S?VSE-K70

矢量信號分析

R&S?VSE-K106

EUTRA/LTE，窄帶 IoT 分析

R&S?VSE

Wu

R&S?VSE-K7

模擬調制分析（調幅/調頻/調相），針對單載波的調幅/調頻/調相分析

R&S?VSE-K10

GSM 測量，GSM/EDGE/EDGE   Evolution

R&S?VSE-K60

瞬態測量，瞬態分析

R&S?VSE-K60C

瞬態線性調頻測量，瞬態分析，需要 R&S?VSE-K60

R&S?VSE-K60H

瞬態跳頻測量，瞬態分析，需要 R&S?VSE-K60

R&S?VSE-K96

OFDM 信號分析

R&S?VSE-K100

EUTRA/LTE FDD 上行鏈路和下行鏈路測量應用，LTE 信號分析

R&S?VSE-K102

EUTRA/LTE   advanced 和 MIMO（下行鏈路），LTE 信號分析

R&S?VSE-K104

EUTRA/LTE TDD 上行鏈路和下行鏈路測量應用，LTE 信號分析


推薦的選件

噪聲源

型號

描述

R&S?FS-SNS18

智能噪聲源，10MHz 至 18GHz

R&S?FS-SNS26

智能噪聲源，10MHz 至 26.5GHz


通用

型號

描述

R&S?FPL1-Z1

硬防護罩

R&S?FPL1-Z2

運輸包，透明罩

R&S?FPL1-Z3

便攜式皮套

R&S?FPL1-Z4

備用電池盒

R&S?FPL1-Z5

防眩光膜

R&S?FPL1-Z6

機架安裝套件
