| 產品名稱： | 信號與頻譜分析儀 R&S?FSVA3000 |
|---|---|
| 產品型號： | R&S?FSVA3000 |
| 產品品牌： | 德國 - 羅德與施瓦茨 |
| 產品特色： | ? 頻率范圍從10Hz到4GHz / 7.5 / 13.6 / 30 / 44 / 50 / 54GHz，外部諧波混頻器，頻率可擴展至500GHz? 分析帶寬高達1GHz? 10kHz偏移(1GHz)時的SSB相位噪聲< -127dBc/1Hz? 1GHz時的三階截距（TOI）：+20dBm（典型值）? 1GHz時顯示的平均噪聲電平(DANL)：-153dBm? 帶可選前置放大器1GHz時DANL：-167dBm |

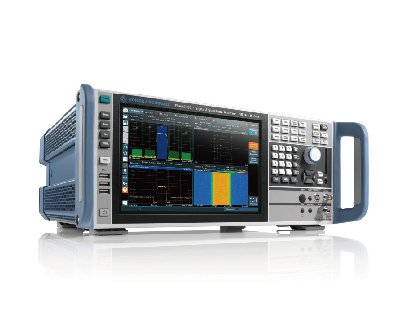

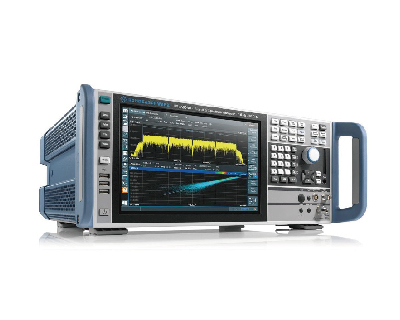

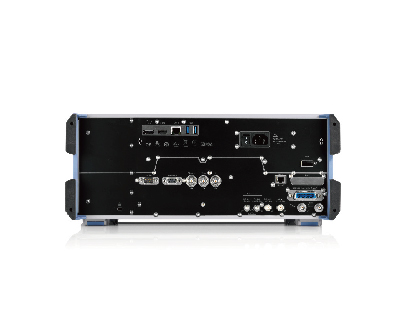

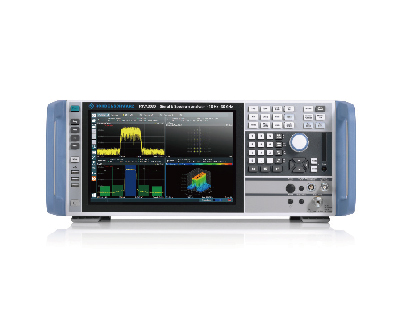

R&S?FSVA3000 信號與頻譜分析儀
非常適用于實驗室以及生產過程中的高要求信號分析任務
R&S?FSVA3000信號與頻譜分析儀憑借1GHz的分析帶寬、10kHz偏置時 < -127dBc/1Hz的出色相位噪聲和高動態范圍，R&SFSVA3000信號與頻譜分析儀具備掌握 5G NR 測量等要求苛刻的測量應用所需的一切。 它提供高測量速度和先進的操作理念，是實驗室和生產中具有挑戰性的信號分析任務的合適儀器。
主要特點
?頻率范圍從10Hz到4GHz / 7.5GHz / 13.6GHz / 30GHz / 44GHz / 50GHz / 54GHz
?使用R&S的外部諧波混頻器，頻率范圍可擴展至500GHz
?使用R&S的外部前端可將頻率范圍擴展至50GHz，以實現最佳性能的信號分析
?分析帶寬高達1GHz
?10kHz偏移（1GHz）時的SSB相位噪聲< -127dBc/1Hz
?1GHz時的三階截距（TOI）：+20dBm（典型值）
?1GHz時顯示的平均噪聲電平(DANL)：-153dBm
?帶可選前置放大器1GHz時顯示的平均噪聲電平(DANL)：-167dBm
?準備好進行基于云的測試
?10Gbit/s LAN接口（可選）
?具有多點觸摸顯示器、SCPI記錄器和基于事件的操作的用戶界面
?多種模擬和數字信號分析選件，包括5G NR信號分析
型號
型號 | 頻率范圍 | 相位噪聲 | 分析帶寬 |
R&S?FSVA3004 | 10Hz～4GHz（FSV3-B710 選件：2Hz～4GHz） | < -127dBc (1Hz)(f=1GHz,10kHz偏置) | 400MHz |
R&S?FSVA3007 | 10Hz～7.5GHz（FSV3-B710 選件：2Hz～7.5GHz） | < -127dBc (1Hz)(f=1GHz,10kHz偏置) | 400MHz |
R&S?FSVA3013 | 10Hz～13.6GHz（FSV3-B710 選件：2Hz～13.6GHz） | < -127dBc (1Hz)(f=1GHz,10kHz偏置) | 1GHz |
R&S?FSVA3030 | 10Hz～30GHz（FSV3-B710 選件：2Hz～30GHz） | < -127dBc (1Hz)(f=1GHz,10kHz偏置) | 1GHz |
R&S?FSVA3044 | 10Hz～44GHz（FSV3-B710 選件：2Hz～44GHz） | < -127dBc (1Hz)(f=1GHz,10kHz偏置) | 1GHz |
R&S?FSVA3050 | 10Hz～50GHz (2Hz～54GHz 需 FSV3-B710 和 FSV3-B54G) | < -127dBc (1Hz)(f=1GHz,10kHz偏置) | 1GHz |
特性與優點
為5G和其他無線標準作好準備 ——
R&S?FSVA3000 信號與頻譜分析儀非常適用于在研發、系統測試、驗證和生產應用中分析無線通信信號。憑借400MHz 分析帶寬，它可同時捕獲四個相鄰的 5G NR載波。使用專用的5G NR信號分析選件，分析28GHz條件下的100MHz載波時誤差矢量幅度低于1%。
一流的性能和特性 —— 分析帶寬高達 1 GHz，具有出色的動態范圍和低相位噪聲
無線、航空航天和國防以及組件制造領域的許多測量應用都需要相應儀器具有低相位噪聲、寬分析帶寬以及高動態范圍。R&S?FSVA3000信號與頻譜分析儀非常適用于無線通信系統及其組件的生產與驗證應用，以及航空航天和國防領域的維修與維護應用。
高級用戶界面 —— R&S?FSVA3000 設置簡單快捷，能夠迅速提供測量結果
R&S?FSVA3000特點
?多點觸摸顯示屏
?SCPI 記錄器用于輕松編寫測試程序
?基于事件的操作可用于調試罕見的被測設備事件
?通過直接訪問信號發生器設置智能地控制儀器
高速分析 —— 快速測量，實現高效生產
自動生產組件、模塊和設備，需要進行頻譜測量和信號解調。R&S?FSVA3000 信號與頻譜分析儀可迅速執行復雜測量。
增強型計算機功能選件提供四核CPU以加快數字信號解調。該選件還增添了內部PCIe 3.0總線系統以快速傳輸測量數據。在基于云的測試系統中，10Gbit/s LAN 接口選件可快速將I/Q數據傳輸至網絡。
R&S?FSVA3000 信號與頻譜分析儀 —— 選件
硬件選項 | |
性能 | |
型號 | 描述 |
R&S?FSV3-B4 | OCXO頻率參考 |
R&S?FSV3-B6 | 10Gbit/s LAN接口（需要R&S?FSV3-B114） |
R&S?FSV3-B8E | 分辨率帶寬高達40MHz |
R&S?FSV3-B11 | YIG 預選器旁路 |
R&S?FSV3-B21 | 用于外部混頻器的本振/中頻接頭 |
R&S?FSV3-B25 | 電子衰減器，1dB步長 |
R&S?FSV3-B114 | 增強計算功能 |
R&S?FSV3-B710 | 增強性能，適用于 FSVA3004 |
R&S?FSV3-B710 | 增強性能，適用于 FSVA3007 |
R&S?FSV3-B710 | 增強性能，適用于 FSVA3013 |
R&S?FSV3-B710 | 增強性能，適用于 FSVA3030 |
R&S?FSV3-B710 | 增強性能，適用于 FSVA3044 |
R&S?FSV3-B710 | 增強性能，適用于 R&S?FSVA3050 |
R&S?FSV3-B54G | 頻率擴展54GHz |
前置放大器 | |
型號 | 描述 |
R&S?FSV3-B24 | 適用于4GHz和7.5GHz型號的射頻前置放大器 |
R&S?FSV3-B24 | 適用于13.6GHz型號的射頻前置放大器 |
R&S?FSV3-B24 | 適用于30GHz型號的射頻前置放大器 |
R&S?FSV3-B24 | 適用于44GHz型號的射頻前置放大器 |
R&S?FSV3-B24 | 適用于50GHz型號的射頻前置放大器 |
R&S?FSV3-B24 | 適用于50GHz型號的射頻前置放大器（出口受限） |
分析帶寬 | |
型號 | 描述 |
R&S?FSV3-B40 | 40MHz分析帶寬 |
R&S?FSV3-B200 | 200MHz分析帶寬 |
R&S?FSV3-B400 | 400MHz分析帶寬 |
R&S?FSV3-B600 | 600MHz分析帶寬（需要R&S?FSV3-B11選件） |
R&S?FSV3-B1000 | 1GHz分析帶寬（需要R&S?FSV3-B11選件） |
附件 | |
型號 | 描述 |
R&S?FSV3-B28V | 通過BNC的噪聲源控制 |
R&S?FSV3-K703 | 1GHz參考 |
R&S?FSV3-B10 | 外部發生器控件 |
R&S?FSV3-B5 | 附加接口 |
R&S?FSV3-B5E | 附加接口 |
R&S?FSV3-B18 | 備用硬盤驅動器（需要R&S?FSV3-B20選件） |
R&S?FSV3-B1 | 側手柄 |
R&S?FSV3-B20 | 可移動硬盤驅動器 |
R&S?FSV3-B3 | 音頻解調器 |
測量應用選件 | |
蜂窩系統 | |
型號 | 描述 |
R&S?FSV3-K10 | GSM / EDGE / EDGE Evolution / VAMOS測量 |
R&S?FSV3-K72 | 3GPP FDD (WCDMA)基站測量（包括HSDPA和HSDPA+） |
R&S?FSV3-K73 | 3GPP FDD (WCDMA)移動臺測量（包括HSUPA和HSUPA+） |
R&S?FSV3-K100 | EUTRA/LTE FDD基站測量 |
R&S?FSV3-K101 | EUTRA/LTE FDD用戶設備測量 |
R&S?FSV3-K102 | EUTRA/LTE基站MIMO測量（需要R&S?FSV3-K100或R&S?FSV3-K104選件） |
R&S?FSV3-K103 | EUTRA/LTE Advanced上行鏈路測量（需要R&S?FSV3-K101或R&S?FSV3-K105選件） |
R&S?FSV3-K104 | EUTRA/LTE TDD基站測量 |
R&S?FSV3-K105 | EUTRA/LTE TDD上行鏈路測量 |
R&S?FSV3-K106 | EUTRA/LTE NB-IoT 下行鏈路測量 |
R&S?FSV3-K144 | 3GPP 5G-NR下行鏈路測量 |
R&S?FSV3-K145 | 3GPP 5G-NR上行鏈路測量 |
R&S?FSV3-K147 | 3GPP 5G-NR 下行鏈路鄰道泄漏比 / 頻譜發射模板 / 誤差矢量幅度組合測量（需要FSV3-K144選件） |
R&S?FSV3-K148 | 針對上行鏈路/下行鏈路的5G NR第16版擴展（需要FSV3-K144或FSV3-K145選件） |
R&S?FSV3-K171 | 5G NR第17版UL/DL擴展（需要R&S?FSV3-K148和FSV3-K144或FSV3-K145選項） |
無線 | |
型號 | 描述 |
R&S?FSV3-K91 | WLAN 802.11a/b/g 測量 |
R&S?FSV3-K91N | WLAN 802.11n測量（需要R&S?FSV3-K91選件） |
R&S?FSV3-K91AC | WLAN 802.11ac測量（需要R&S?FSV3-K91選件） |
R&S?FSV3-K91AX | WLAN 802.11ax測量（需要R&S?FSV3-K91選件） |
R&S?FSV3-K91P | WLAN 802.11p測量（需要R&S?FSV3-K91選件） |
R&S?FSV3-K91BE | WLAN 802.11be測量（需要R&S?FSV3-K91選件） |
通用 | |
型號 | 描述 |
R&S?FSV3-K7 | 調幅 / 調頻 / 調相模擬調制分析 |
R&S?FSV3-K9 | 功率探頭支持 |
R&S?FSV3-K18 | 放大器測量 |
R&S?FSV3-K18D | 直接DPD測量（需要R&S?FSV3-K18選件） |
R&S?FSV3-K18F | 頻率響應測量（需要R&S?FSV3-K18選件） |
R&S?FSV3-K18M | 記憶多項式DPD（需要R&S?FSV3-K18和R&S?FSV3-K18D選件） |
R&S?FSV3-K30 | 噪聲系數和增益測量 |
R&S?FSV3-K40 | 相位噪聲測量 |
R&S?FSV3-K54 | EMI測量 |
R&S?FSV3-K54C | 適用于FSC3-K54 的CISPR校準 |
R&S?FSV3-K70 | 矢量信號分析 |
R&S?FSV3-K70M | 多調制分析（需要R&S?FSV3-K70選件） |
R&S?FSV3-K70P | PRBS誤碼率測量（需要R&S?FSV3-K70選件） |
R&S?FSV3-K544 | 使用SnP文件的用戶自定義頻率校正 |
R&S?FSV3-K553 | 外部前端控制 |
雷達 | |
型號 | 描述 |
R&S?FSV3-K6 | 脈沖測量 |
R&S?FSV3-K60 | 瞬態測量 |
R&S?FSV3-K60C | 瞬態線性調頻測量（需要R&S?FSV3-K60選件） |
R&S?FSV3-K60H | 瞬態跳頻測量（需要R&S?FSV3-K60選件） |
儀器安全 | |
型號 | 描述 |
R&S?FSV3-B33 | USB 大容量存儲器寫保護 |
R&S?FSV3-K33 | 固態驅動器安全寫保護 |
健康與使用 | |
型號 | 描述 |
R&S?FSV3-K980 | 健康與使用監控服務 |
電腦軟件 | |
電腦軟件 | |
型號 | 描述 |
R&S?VSE | 將羅德與施瓦茨強大的信號分析體驗和功能應用于電腦和云端 企業版 |
R&S?VSE | 基礎版 |
R&S?FSPC | 許可證加密狗 |
R&S?FSPC-FL | 浮動許可加密狗 |
R&S?VSE-SWM | 軟件維護 |
雷達 | |
型號 | 描述 |
R&S?VSE-K6 | 脈沖測量應用 |
R&S?VSE-K60 | 瞬態測量 瞬態分析 |
R&S?VSE-K60C | 瞬態線性調頻測量，瞬態分析需要R&S?VSE-K60 |
R&S?VSE-K60H | 瞬態跳頻測量，瞬態分析需要R&S?VSE-K60 |
通用 | |
型號 | 描述 |
R&S?VSE-K7 | 模擬調制分析（調幅/調頻/調相），針對單載波的調幅/調頻/調相分析 |
R&S?VSE-K70 | 矢量信號分析 |
R&S?VSE-K96 | OFDM信號分析 |
R&S?VSE-K544 | 使用 SnP 文件的用戶自定義頻率校正 |
R&S?VSE-K18 | 放大器測量 |
R&S?VSE-K18F | 頻率響應測量 |
R&S?VSE-K18D | 直接DPD測量 |
R&S?VSE-K18M | 記憶多項式DPD |
R&S?VSE-K70M | 多調制分析，需要R&S?VSE-K70選件 |
R&S?VSE-K70P | PRBS誤碼率測量，需要R&S?VSE-K70選件 |
蜂窩系統 | |
型號 | 描述 |
R&S?VSE-K10 | GSM測量，GSM / EDGE / EDGE Evolution |
R&S?VSE-K72 | 3GPP FDD測量，WCDMA信號分析 |
R&S?VSE-K100 | EUTRA / LTE FDD上行鏈路和下行鏈路測量應用，LTE信號分析 |
R&S?VSE-K102 | EUTRA / LTE advanced和MIMO（下行鏈路），LTE信號分析 |
R&S?VSE-K104 | EUTRA / LTE TDD上行鏈路和下行鏈路測量應用，LTE信號分析 |
R&S?VSE-K106 | EUTRA / LTE，窄帶IoT分析 |
R&S?VSE-K144 | 5G NR上行鏈路和下行鏈路測量應用 |
R&S?VSE-K175 | O-RAN測量 |
無線 | |
型號 | 描述 |
R&S?VSE-K91 | IEEE 802.11a/b/g測量，WLAN信號分析 |
R&S?VSE-K91P | IEEE 802.11p測量，WLAN信號分析 |
R&S?VSE-K91N | IEEE 802.11n測量，WLAN信號分析 |
R&S?VSE-K91AC | IEEE 802.11ac測量，WLAN信號分析 |
R&S?VSE-K91AX | IEEE 802.11ax測量，WLAN信號分析 |
推薦附件 | |
噪聲源 | |
型號 | 描述 |
R&S?FS-SNS18 | 智能噪聲源，10MHz～18GHz |
R&S?FS-SNS26 | 智能噪聲源，10MHz～26.5GHz |
R&S?FS-SNS40 | 智能噪聲源，100MHz～40GHz |
R&S?FS-SNS55 | 智能噪聲源，100MHz～55GHz |
