R&S?NRPxxT/TN/TWG  熱功率探頭

用于參考應用和校準實驗室的精確功率測量

R&S?NRP功率計探頭在提供卓越的精度和速度方面一直廣受認可。R&S?NRPxxT、R&S?NRPxxTN和R&S?NRPxxTWG熱功率探頭尤其適用于對精度要求嚴苛的復雜測量任務。它們將一流的阻抗匹配與精密的連接器概念相結合。內部校準測試確?？煽糠€(wěn)定的測量。R&S?NRP功率計探頭可用作USB探頭，并且還可通過LAN控制。因此，R&S?NRP功率計產品系列非常適用于生產、研發和校準實驗室以及安裝和維護任務。

主要特點

?動態范圍 -35dBm至+20dBm

?頻率范圍 DC至110GHz

?通過USB和LAN控制和監測（僅限R&S?NRPxxTN）

?具有卓越性能，適用于參考應用

?出色的阻抗匹配

特性與優點

具有卓越性能，適用于參考應用 —— 無與倫比的線性度，非常適用于相對測量

熱功率探頭尤其適用于對精度要求嚴苛的復雜測量任務。為了提高測量精度，R&S?NRPxxT(N)/TWG熱功率探頭的硬件設計可以將測量噪聲降為最低，使得探頭能夠抵抗熱環境效應。與市場上其他解決方案相比，這款熱功率探頭在觸發模式下測量速度快三倍，在緩存模式下測量速度超過500次測量/秒。

出色的阻抗匹配 —— 從N至WR-10，始終提供合適的射頻接口選擇

測量不確定度在很大程度上源于信號源和功率探頭的阻抗不匹配引起的多徑反射。為了最小化這些反射，R&S?NRP系列的所有熱功率探頭從低頻到高頻都具有最佳匹配，降低了測量不確定度。

支持LAN的智能功率測量 —— 通過LAN在任意距離進行遠程監控

LAN功率探頭適用于遠程監控應用，比如適用于衛星系統或粒子加速器（需要將探頭放置于系統內的不同位置）。即使各個測試點與控制中心之間的距離較遠，LAN接口也能輕松應對。

內部校準測試 ——

羅德與施瓦茨公司在R&S?NRPxxT(N)探頭中實現了一種特殊的檢驗功能。該功能涵蓋信號路徑的所有關鍵部件。使用測試程序測量探頭對高穩定直流電源的響應，并且對比之前校準中保存的數值。該結果提供了功率探頭的功能和精度信息。

產品優勢 —— R&S?NRP功率探頭通用特點

?功率探頭經過充分修正，最大程度地降低測量不確定度

?智能平均功能，最大程度地縮短測量時間

?使用USBTMC實現簡單系統集成

?內置觸發I/O端口

?使用狀態LED，探頭狀態一目了然

靈活的接口連接 —— 堅固耐用的六極/八極、USB或LAN接口電纜

功率探頭隨帶多種可拆卸電纜。探頭端部提供螺絲連接，以防止電纜意外松開。高性能功率計可直接連接至不同的羅德與施瓦茨信號發生器以及信號與頻譜分析儀，增強這些儀器的功能。R&S?NRP-ZKU USB接口電纜可通過USB接口將功率探頭連接至筆記本電腦/個人電腦。

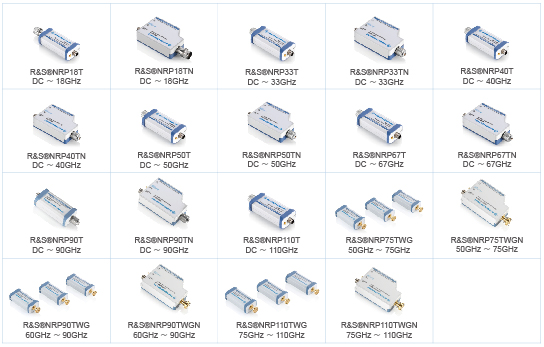

型號與主要參數
