| 產品名稱： | 選頻功率探頭 R&S?NRQ6 |
|---|---|
| 產品型號： | R&S?NRQ6 |
| 產品品牌： | 德國-羅德與施瓦茨 |
| 產品特色： | ? 50MHz至6GHz的選頻功率測量 ? 功率測量范圍：-130dBm至+20dBm ? 100MHz測量帶寬 ? I/Q數據捕獲以進行射頻矢量信號分析 ? 面向低功率調制信號的相位相參測量 |

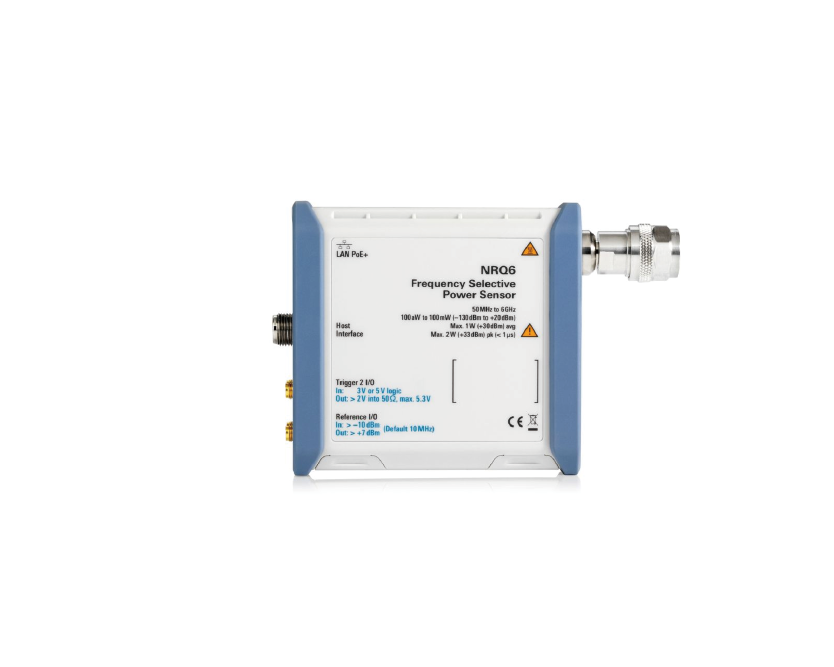

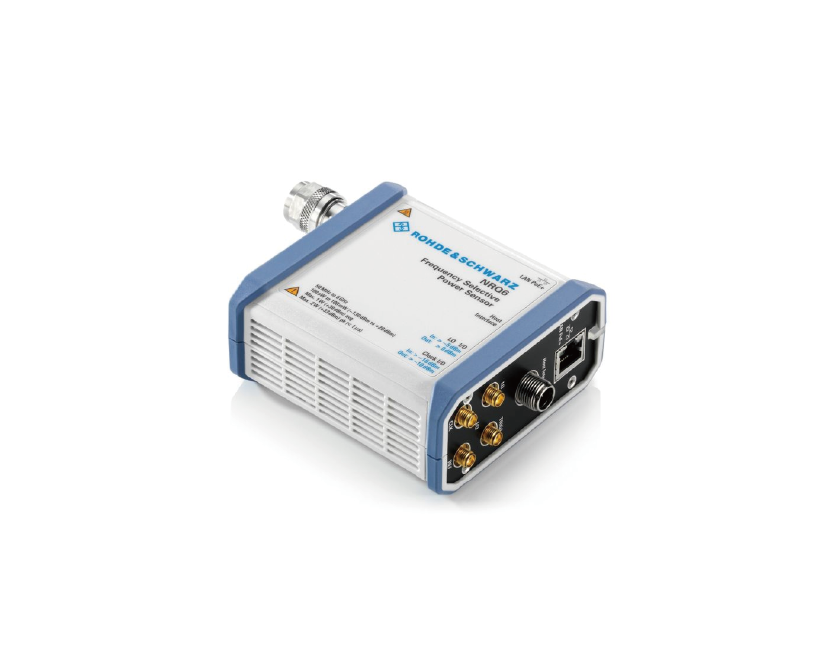

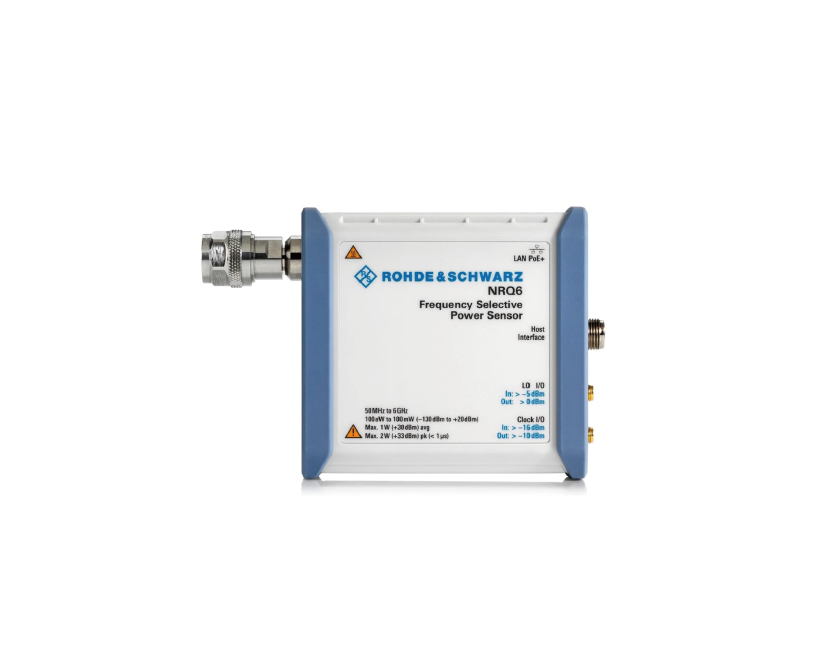

R&S?NRQ6 選頻功率探頭
功率測量里程碑
R&S?NRQ6兼具功率計的一流精度和出色的動態范圍
R&S?NRQ6基于接收機技術，可執行低至 -130dBm的帶限功率測量。R&S?NRQ6可快速執行精確測量，超越當前可用功率計的局限。除了常規的連續平均測量，R&S?NRQ6 還具備跡線顯示和鄰道泄漏比(ACLR)測量功能。R&S?NRQ6-K1 I/Q數據接口選件、R&S?NRQ6-K2功率伺服選件和 R&S?NRQ6-K3相位相參測量選件進一步完善了R&S?NRQ6，使其成為新型測試與測量設備。
主要特點
?50MHz至6GHz的選頻功率測量
?功率測量范圍：-130dBm至+20dBm
?100MHz測量帶寬
?I/Q數據捕獲以進行射頻矢量信號分析
?面向低功率調制信號的相位相參測量
型號與參數
型號 | 頻率范圍 | 電平范圍 | 動態范圍（基于探頭） | LNA接口 | 連接類型 |
R&S?NRQ6 | 50MHz～6GHz | -130dBm～+20dBm | 最高150dBm（取決于分辨率帶寬） | √ | N (m) |
參數 | 描述 | |
阻抗匹配 (SWR) | 50MHz～100MHz | <1.20 |
>100MHz～2.0GHz | <1.13 | |
>2.0GHz～6.0GHz | <1.20 | |
功率測量范圍 | -130dBm～+20dBm，動態范圍取決于分辨率帶寬（10Hz～400MHz） | |
極限電平 | 最大平均功率 | 1W (+30dBm)，連續 |
最大峰值包絡功率 | 2W (+33dBm)，最多 1μs | |
最大直流電壓 | ±20V | |
射頻輸入衰減 | 0dB，30dB | |
測量子范圍 | 射頻輸入衰減 = 0dB | -130dBm～-10dBm |
射頻輸入衰減 = 30dB | -100dBm～+20dBm | |
分辨率帶寬 (RBW) | 單邊帶 (SSB) 模式 | 10Hz～40MHz |
零中頻模式（射頻輸入頻率 ≥ 400MHz） | 50MHz、80MHz、100MHz、400MHz | |
采集采樣率 | 119MHz～121MHz | |
顯示平均噪聲電平 (DANL) | 射頻輸入衰減 = 0dB | |
50MHz～100MHz | < -148dBm (1Hz) | |
>100MHz～400MHz | < -153dBm (1Hz) | |
>400MHz～2.4GHz | < -156dBm (1Hz) | |
>2.4GHz～6.0GHz | < -153dBm (1Hz) | |
射頻輸入衰減 = 30dB | ||
50MHz～100MHz | < -118dBm (1Hz) | |
>100MHz～400MHz | < -123dBm (1Hz) | |
>400MHz～2.4GHz | < -126dBm (1Hz) | |
>2.4GHz～6.0GHz | < -121dBm (1Hz) | |
絕對功率測量的不確定度 | 射頻輸入衰減 = 0dB | |
50MHz～100MHz | 0.156dB（操作溫度范圍為 +20°C～+25°C） | |
>100MHz～400MHz | 0.130dB（操作溫度范圍為 +20°C～+25°C） | |
>400MHz～3GHz | 0.080dB（操作溫度范圍為 +20°C～+25°C） | |
>3GHz～6GHz | 0.092dB（操作溫度范圍為 +20°C～+25°C） | |
射頻輸入衰減 = 30dB | ||
50MHz～100MHz | 0.176dB（操作溫度范圍為 +20°C～+25°C） | |
>100MHz～400MHz | 0.147dB（操作溫度范圍為 +20°C～+25°C） | |
>400MHz～3GHz | 0.093dB（操作溫度范圍為 +20°C～+25°C） | |
>3GHz～6GHz | 0.105dB（操作溫度范圍為 +20°C～+25°C） | |
相對功率測量的不確定度 任意兩個功率電平之間 | 射頻輸入衰減 = 0dB | |
-60dBm～-20dBm | 0.020dB | |
射頻輸入衰減 = 30dB | ||
-30dBm～+10dBm | 0.020dB | |
特性與優點
多種測量功能 —— 基于接收機的架構確保精確、快速
?低至-130dBm的連續平均功率測量
?I/Q數據捕獲以進行射頻矢量信號分析
?相位相參測量
?跡線測量
?ACLR 測量
?超快速觸發脈沖測量
?單機執行射頻功率、誤差矢量幅度 (EVM) 和相位測量
便捷的操作 —— 體積小巧，性能卓越

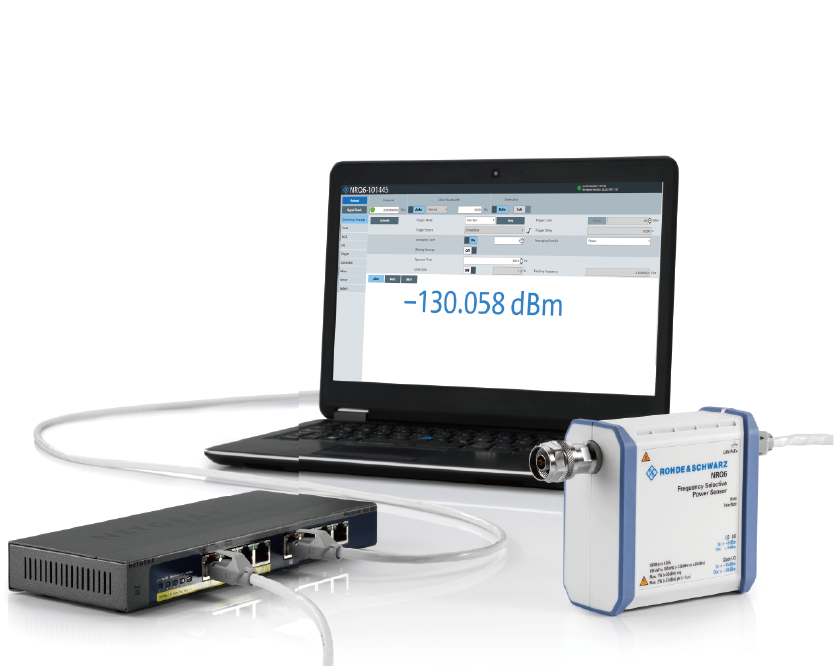

?直觀的 Web 圖形用戶界面
?多種自動設置功能
?自動化頻率跟蹤
?用于信號檢查的頻譜顯示
?硬件接口便于用戶使用
I/Q 數據捕獲 —— R&S?NRQ6 用作獨立的射頻前端
R&S?NRQ6可用作獨立的射頻前端，以便捕獲矢量調制I/Q信號。借助R&S?NRQ6-K1 I/Q數據接口選件，可以使用SCPI指令讀取捕獲的I/Q數據。數據使用 R&S?VSE 等外部軟件進行解調和分析。2.10版R&S?NRQ6和1.70版R&S?VSE可直接采集和控制數據。
使用 R&S?SGT100A 快速啟用功率伺服 ——
在組件測試應用中，被測設備的非線性特性導致難以設置具體的輸出功率。R&S?NRQ6-K2功率伺服選件可在R&S?NRQ6和 R&S?SGT100A之間的觸發連接器上啟用一個專用串行通信通道。經過若干次迭代之后，所需功率一般可在 1毫秒至1.5毫秒內設置完畢。
相位相參測量 —— 校準多個用于波束成形的有源天線模塊
同步相位相參測量（R&S?NRQ6-K3選件）基于兩個或多個R&S?NRQ6探頭之間的主/從關系。主設備將本振信號(LO)及其時鐘信號(CLK)傳輸至從設備并觸發從設備。至多可在 8個端口測量射頻相位，-60dBm功率時的典型測量不確定度僅為0.1°。
測量速度快 —— 超越傳統二極管功率探頭的局限
每個基于二極管的功率計在指定頻率范圍內都沒有帶寬限制。精確測量低功率信號需要對多個測量樣本取平均值，這會增加測量時間?；诙O管的功率計技術已經成熟，產品創新陷入瓶頸。R&S?NRQ6基于接收機技術，顯著提高了低功率信號的測量速度。
R&S?NRQ6 選頻功率探頭 —— 選件
軟件選件 | |
型號 | 描述 |
R&S?NRQ6-K1 | I/Q 數據接口 |
R&S?NRQ6-K2 | 使用 SGT100A 的功率伺服 |
R&S?NRQ6-K3 | 相位相參測量 |
—— | |
附件 | |
電纜 | |
型號 | 描述 |
R&S?NRP-ZKU | USB-A 接口電纜，長度0.75m |
R&S?NRP-ZKU | USB-A 接口電纜，長度1.5m |
R&S?NRP-ZKU | USB-A 接口電纜，長度3m |
R&S?NRP-ZKU | USB-A 接口電纜，長度5m |
R&S?NRP-ZK6 | 六極接口電纜，長度1.5m |
R&S?NRP-ZK6 | 六極接口電纜，長度3m |
R&S?NRP-ZK6 | 六極接口電纜，長度5m |
—— | |
文件 | |
型號 | 描述 |
R&S?DCV-1 | 校準值文件 |
R&S?DCV-ZP | 校準值文件打印輸出 |
R&S?ACANRQ6 | R&S? 認證校準 |
