自動校準單元 R&S?ZN-Z5x

產品名稱：	自動校準單元 R&S?ZN-Z5x
產品型號：	R&S?ZN-Z5x
產品品牌：	德國 - 羅德與施瓦茨
產品特色：	?9kHz至50GHz的寬頻率范圍 ?幾乎無需預熱 ?自動檢測和 USB 控制 ?支持多端口校準

產品概述詳細說明附件/軟件相關視頻用戶手冊相關應用

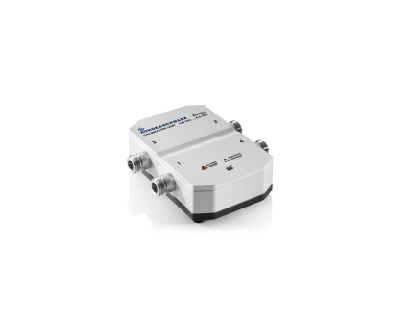

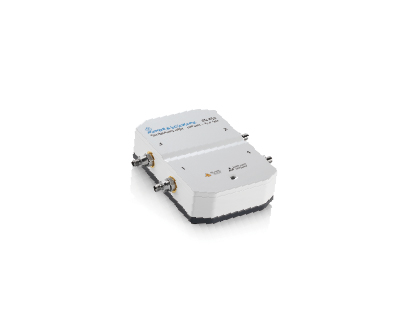

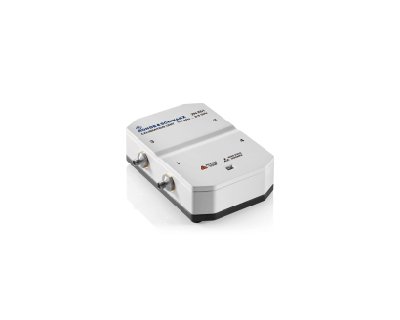

R&S?ZN-Z5x 自動校準單元

頻率最高為 50GHz，提供 2 個和 4 個端口，端口可配置

高端自動矢量網絡分析儀校準單元

涵蓋 8.5GHz～50GHz 頻率，2 個和 4 個端口，可配置

型號的頻率范圍介于 9kHz～50GHz，并支持 N 型、3.5mm、2.92mm 和 2.4mm 連接器(視頻率范圍而定)。校準單元提供 2 個或 4 個端口。通過重新連接，校準單元還支持 R&S?ZNBT、R&S?ZNB 和開關矩陣系統多端口校準。R&S?ZN-Z51 的頻率范圍高達 8.5GHz，每個端口都可單獨配置：標準版本提供 3.5mm(陰性)和 N 型(陰性)端口，但每個端口可以單獨訂購為 3.5mm(陰性或陽性)、N 型(陰性或陽性)、7/16(陰性或陽性)或 4.3-10 端口。

主要特點

?9kHz至50GHz的寬頻率范圍

?幾乎無需預熱

?自動檢測和 USB 控制

?支持多端口校準

特性和優點

寬頻率范圍 —— 覆蓋 9kHz～50GHz 頻率范圍

ZN-Z5x 自動校準單元的頻率范圍支持羅德與施瓦茨網絡分析儀的主要頻率范圍。高頻型號提供最低 100kHz 和 9kHz 頻率，可用于廣泛的應用范圍。

可配置的測試端口類型 —— 支持混合連接器系統

8.5GHz ZN-Z51 型號(*.72 雙端口型號和 *.74 四端口型號)的每個端口可以單獨進行配置。每個端口可以長期更改為 N 型(陽性)、3.5mm(陽性、陰性)、7/16(陽性、陰性)和 4.3-10(陰性)端口(具體參見選件)。

自動配置和檢測 —— 即插即用型校準

ZN-Z5x 校準單元可通過 USB 連接自動檢測。所有必要數據傳輸至矢量網絡分析儀。開始校準時，可以一鍵查看端口分配情況。用戶可以輕松、快速、非?？煽康貑有?zhǔn)。

型號和參數

型號	類型	頻率范圍	連接類型	端口數量	描述
R&S?ZN-Z50	校準單元，50Ω	9kHz～9GHz	3.5mm(陰)	2	適用于R&S?ZVA/T、ZNB/T、ZNC、ZND、ZNL
R&S?ZN-Z50	校準單元，50Ω	9kHz～26.5GHz	3.5mm(陰)	2	適用于R&S?ZVA/T、ZNB/T、ZNC、ZND、ZNL
R&S?ZN-Z51	校準單元	100kHz～8.5GHz	3.5mm(陰)	2	——
R&S?ZN-Z51	校準單元	100kHz～8.5GHz	3.5mm(陰)	4	——
R&S?ZN-Z51	校準單元	100kHz～8.5GHz	N型(陰)	2	可以分別配置校準單元的每個端口。每個端口可以長期適配 N 型(陽)、3.5mm(陽/陰)、7/16(陽/陰)和 4.3-10(陰)連接
R&S?ZN-Z51	校準單元	100kHz～8.5GHz	N型(陰)	4
R&S?ZN-Z52	校準單元，50Ω	100kHz～26.5GHz	3.5mm(陰)	4	適用于R&S?ZVA/T、ZNB/T、ZNC、ZND、ZNL
R&S?ZN-Z53	校準單元，50Ω	100kHz～26.5GHz	3.5mm(陰)	2	適用于R&S?ZVA/T、ZNB/T、ZNC、ZND、ZNL
R&S?ZN-Z53	校準單元，50Ω	100kHz～18GHz	N型(陰)	2	適用于R&S?ZVA/T、ZNB/T、ZNC、ZND、ZNL
R&S?ZN-Z54	校準單元，50Ω	9kHz～40GHz	2.92mm(陰)	2	適用于R&S?ZVA/T、ZNB/T、ZNC、ZND、ZNL
R&S?ZN-Z55	校準單元，50Ω	9kHz～50GHz	2.4mm(陰)	2	適用于R&S?ZVA/T、ZNB/T、ZNC、ZND、ZNL

R&S?ZN-Z5x 自動校準單元 —— 選件

校準單元通用選項
型號	描述
R&S?ZNZ51-B130	校準單元，GT ZNZ51-B130 連接器端口1，3.5mm(陰性\
R&S?ZNZ51-B131	校準單元，GT ZNZ51-B131 連接器端口1，3.5mm(陽性)
R&S?ZNZ51-B140	校準單元，GT ZNZ51-B140 連接器端口1，4.3-10(陰性)
R&S?ZNZ51-B160	校準單元，GT ZNZ51-B160 連接器端口1，7/16(陰性)
R&S?ZNZ51-B161	校準單元，GT ZNZ51-B161 連接器端口1，7/16(陽性)
R&S?ZNZ51-B171	校準單元，GT ZNZ51-B171 連接器端口1，N 型(陽性)
R&S?ZNZ51-B230	校準單元，GT ZNZ51-B230 連接器端口2，3.5mm(陰性)
R&S?ZNZ51-B231	校準單元，GT ZNZ51-B231 連接器端口2，3.5mm(陽性)
R&S?ZNZ51-B240	校準單元，GT ZNZ51-B240 連接器端口2，4.3-10(陰性)
R&S?ZNZ51-B260	校準單元，GT ZNZ51-B260 連接器端口2，7/16(陰性)
R&S?ZNZ51-B261	校準單元，GT ZNZ51-B261 連接器端口2，7/16(陽性)
R&S?ZNZ51-B271	校準單元，GT ZNZ51-B271 連接器端口2，N 型(陽性)
R&S?ZNZ51-B330	校準單元，GT ZNZ51-B330 連接器端口3，3.5mm(陰性)
R&S?ZNZ51-B331	校準單元，GT ZNZ51-B331 連接器端口3，3.5mm(陽性)
R&S?ZNZ51-B340	校準單元，GT ZNZ51-B340 連接器端口3，4.3-10(陰性)
R&S?ZNZ51-B360	校準單元，GT ZNZ51-B360 連接器端口3，7/16(陰性)
R&S?ZNZ51-B361	校準單元，GT ZNZ51-B361 連接器端口3，7/16(陽性)
R&S?ZNZ51-B371	校準單元，GT ZNZ51-B371 連接器端口3，N 型(陽性)
R&S?ZNZ51-B430	校準單元，GT ZNZ51-B430 連接器端口4，3.5mm(陰性)
R&S?ZNZ51-B431	校準單元，GT ZNZ51-B431 連接器端口4，3.5mm(陽性)
R&S?ZNZ51-B440	校準單元，GT ZNZ51-B440 連接器端口4，4.3-10(陰性)
R&S?ZNZ51-B460	校準單元，GT ZNZ51-B460 連接器端口4，7/16(陰性)
R&S?ZNZ51-B461	校準單元，GT ZNZ51-B461 連接器端口4，7/16(陽性)
R&S?ZNZ51-B471	校準單元，GT ZNZ51-B471 連接器端口 4，N 型(陽性)
