| 產品名稱： | 矢量網絡分析儀 R&S?ZNA |
|---|---|
| 產品型號： | R&S?ZVT |
| 產品品牌： | 德國 - 羅德與施瓦茨 |
| 產品特色： | ? 10MHz 至 67GHz ? 提供雙端口或四端口型號 ? 出色的射頻性能 ? 至多四個集成式信號源 ? 獨特直觀的僅觸摸操作 |

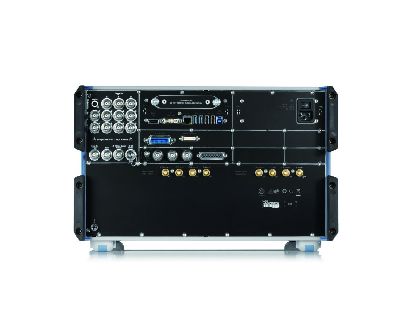

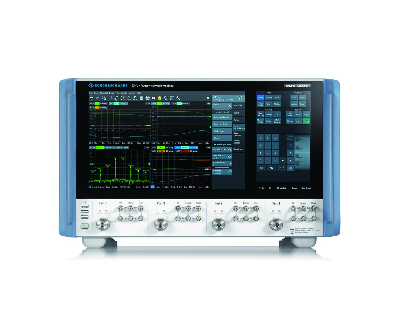

R&S?ZNA 矢量網絡分析儀
R&S?ZNA矢量網絡分析儀是羅德與施瓦茨矢量網絡分析儀產品組合中的高端系列：兼具出色的射頻性能、豐富的軟件功能和獨特的硬件概念。僅觸摸操作概念和以被測設備為中心的操作方法使R&S?ZNA成為一款強大、通用、緊湊的測量系統，適用于無源和有源設備的特性測量。
主要特點
?帶寬：10MHz至26.5 / 43.5 / 50 / 67GHz
?提供雙端口或四端口型號
?出色的射頻性能
?至多四個集成式信號源
?獨特直觀的僅觸摸操作
型號與主要參數
端口 | 頻率 | 連接器 | 型號 | 端口 | 頻率 | 連接器 | |
R&S?ZNA26 | 2 | 10MHz～26.5GHz | 3.5mm（陽性） | R&S?ZNA43 | 4 | 10MHz～43.5GHz | 2.4mm（陽性） |
R&S?ZNA26 | 4 | 10MHz～26.5GHz | 3.5mm（陽性） | R&S?ZNA50 | 2 | 10MHz～50GHz | 2.4mm（陽性） |
R&S?ZNA43 | 2 | 10MHz～43.5GHz | 2.92mm（陽性） | R&S?ZNA50 | 4 | 10MHz～50GHz | 2.4mm（陽性） |
R&S?ZNA43 | 2 | 10MHz～43.5GHz | 2.4mm（陽性） | R&S?ZNA67 | 2 | 10MHz～67GHz | 1.85mm（陽性） |
R&S?ZNA43 | 4 | 10MHz～43.5GHz | 2.92mm（陽性） | R&S?ZNA67 | 4 | 10MHz～67GHz | 1.85mm（陽性） |
特性與優點
出色的射頻性能 —— 高性能和快速操作，適用于高級測量任務特性與優點
?精確測量有源和無源組件
?寬動態范圍，即使是高阻塞被測設備也可進行特性測量
?出色的穩定性、低跡線噪聲和一流的原始系統數據，確保高可靠性
?高精度，適用于度量應用
?寬功率掃描范圍
多功能硬件選項 —— 功能強大的通用測量系統
?可選直接通道接入，實現寬動態范圍、外部測試設置和系統集成
?最多4個內部相位相參信號源，確保高靈活性和短掃描時間
?最多2個內部接收機本振，確保低跡線噪聲的快速混頻器測量
?最多8個獨立接收機，實現可靠的多通道相位測量
?最多4個內部脈沖調制器和脈沖發生器
?可選信號源和接收機步進衰減器，用于擴展可用功率范圍
廣泛的軟件選項 —— 直觀配置高難度測量
?時域分析和眼圖等擴展功能可確保信號完整性
?標量混頻器測量和變頻測量
?矢量混頻器測量，用于高級混頻器測量
?無本振接入的混頻器/變頻器變頻測量
?頻譜分析模式，可針對被測設備執行廣泛的分析
?實時測量不確定度計算和驗證測量（METAS VNA Tools）
獨特的操作概念 —— 高級用戶界面，實現直觀的觸摸操作
?兩個獨立觸摸屏，操作便捷
?支持在小屏幕上顯示用戶選定的內容（例如SCPI命令）
?多點觸摸手勢實現高效操作
?通過拖放自由配置通道和圖表
?以被測設備為中心的操作方法，可適應用戶要求，并優化設置
?廣泛的評估功能，可詳盡分析測量跡線
擴展單元 —— 高級測量功能

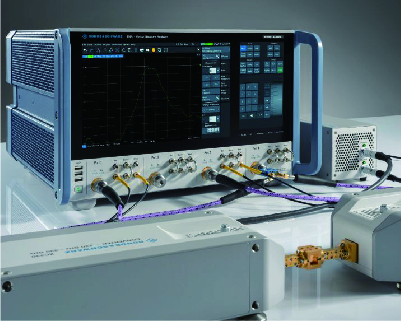

?使用R&S?ZNA-Z和R&S?ZC變頻器系列，頻率可擴展至1100GHz
借助附件構建完整的解決方案 —— 用于校準、驗證和測量的不同附件
?機械校準和驗證套件
?自動校準單元
?內聯校準單元，支持原位更新校準數據
?測試電纜
?力矩扳手
?支持R&S?ZRP功率探頭系列
R&S?ZNA 矢量網絡分析儀 —— 選件
軟件選項 | |||
產品 | 描述 | 產品 | 描述 |
R&S?ZNA-K1 | 頻譜分析儀模式，適用于R&S?ZNA | R&S?ZNA-K9 | 無本振接入的變頻器群延時測量，用于ZNA（4端口） |
R&S?ZNA-K2 | 時域分析（TDR）,適用于R&S?ZNA | R&S?ZNA-K19 | 1MHz頻率分辨率，適用于R&S?ZNA |
R&S?ZNA-K20 | 擴展時域分析 包括眼圖，適用于R&S?ZNA | R&S?ZNA-K30 | 噪聲系數測量，適用于R&S?ZNA26 / 43 |
R&S?ZNA-K4 | 標量混頻器測量和任意變頻測量，用于R&S?ZNA | R&S?ZNA-K50/P | 實時測量不確定度分析，適用于R&S?ZNA26 / 43 |
R&S?ZNA-K5 | 適用于R&S?ZNA的矢量校正變頻器測量 | R&S?ZNA-K51 | 內部硬盤安全寫保護，適用于R&S?ZNA |
R&S?ZNA-K6 | 相位相參源控制，適用于R&S?ZNA | R&S?ZNA-K210 | 基于IEEE370的EAZY去嵌（EZD），適用于ZNA |
R&S?ZNA-K61 | 真實差模，適用于R&S?ZNA | R&S?ZNA-K220 | 依據IEEE370的現場去嵌（ISD），適用于ZNA |
R&S?ZNA-K7 | 脈沖信號測量，脈沖配置,脈沖輪廓,脈沖串需配-K17 | R&S?ZNA-K230 | 智能夾具去嵌（SFD），適用于R&S?ZNA |
R&S?ZNA-K17 | 中頻帶寬擴展至30MHz，適用于R&S?ZNA | R&S?ZNA-K231 | Deita-L 4.0PCB特征描述，適用于R&S?ZNA |
R&S?ZNA-K8 | 變頻器控制軟件，用于ZNA、ZNA-Zxxx、ZCxxx | R&S?ZNA-K28 | 連續數據記錄（軟件許可） |
硬件選項 | |||
直接通道和信號路徑接入 | |||
產品 | 描述 | ||
R&S?ZNA-B26 | 直接中頻接入 | ||
R&S?ZNA26-B16 | 直接信號源和接收機接入，適用于R&S?ZNA26（2端口） | ||
R&S?ZNA26-B16 | 直接信號源和接收機接入，適用于R&S?ZNA26（4端口） | ||
R&S?ZNA26-B161 | 直接信號源檢測接入，端口1，適用于R&S?ZNA26（硬件選件） | ||
R&S?ZNA26-B163 | 直接信號源檢測接入，端口1和3，適用于R&S?ZNA26（硬件選件） | ||
R&S?ZNA43-B16 | 直接信號源和接收機接入，適用于R&S?ZNA43（2端口） | ||
R&S?ZNA43-B16 | 直接信號源和接收機接入，適用于R&S?ZNA43（4端口） | ||
R&S?ZNA43-B161 | 直接信號源檢測接入，端口1，適用于R&S?ZNA43 （硬件選件） | ||
R&S?ZNA43-B163 | 直接信號源檢測接入，端口1和3，適用于R&S?ZNA43 （硬件選件） | ||
R&S?ZNA50-B16 | 直接信號源和接收機接入，適用于R&S?ZNA50（2端口） | ||
R&S?ZNA50-B16 | 直接信號源和接收機接入，適用于R&S?ZNA50（4端口） | ||
R&S?ZNA67-B16 | 直接信號源和接收機接入，適用于R&S?ZNA67（2端口） | ||
R&S?ZNA67-B16 | 直接信號源和接收機接入，適用于R&S?ZNA67（4端口） | ||
信號源步進衰減器 | |||
產品 | 描述 | ||
R&S?ZNA26-B21 | 用于端口1的信號源步進衰減器，機械,70dB/10dB步進，適用于R&S?ZNA26 | ||
R&S?ZNA26-B22 | 用于端口2的信號源步進衰減器，機械,70dB/10dB步進，適用于R&S?ZNA26 | ||
R&S?ZNA26-B23 | 用于端口3的信號源步進衰減器，機械,70dB/10dB步進，適用于R&S?ZNA26 | ||
R&S?ZNA26-B24 | 用于端口3的信號源步進衰減器，機械,70dB/10dB步進，適用于R&S?ZNA26 | ||
R&S?ZNA43-B21 | 用于端口1的信號源步進衰減器，機械,70dB/10dB步進，適用于R&S?ZNA43 | ||
R&S?ZNA43-B22 | 用于端口2的信號源步進衰減器，機械,70dB/10dB步進，適用于R&S?ZNA43 | ||
R&S?ZNA43B23 | 用于端口3的信號源步進衰減器，機械,70dB/10dB步進，適用于R&S?ZNA43 | ||
R&S?ZNA50-B21 | 用于端口1的信號源步進衰減器，機械,50dB/10dB步進，適用于R&S?ZNA50 | ||
R&S?ZNA50-B22 | 用于端口2的信號源步進衰減器，機械,50dB/10dB步進，適用于R&S?ZNA50 | ||
R&S?ZNA50-B23 | 用于端口3的信號源步進衰減器，機械,50dB/10dB步進，適用于R&S?ZNA50 | ||
R&S?ZNA50-B24 | 用于端口4的信號源步進衰減器，機械,50dB/10dB步進，適用于R&S?ZNA50 | ||
R&S?ZNA67-B21 | 用于端口1的信號源步進衰減器，機械,50dB/10dB步進，適用于R&S?ZNA67 | ||
R&S?ZNA67-B22 | 用于端口2的信號源步進衰減器，機械,50dB/10dB步進，適用于R&S?ZNA67 | ||
R&S?ZNA67-B23 | 用于端口3的信號源步進衰減器，機械,50dB/10dB步進，適用于R&S?ZNA67 | ||
R&S?ZNA67-B24 | 用于端口4的信號源步進衰減器，機械,50dB/10dB步進，適用于R&S?ZNA67 | ||
接收機步進衰減器步進 | |||
產品 | 描述 | ||
R&S?ZNA26-B31 | 用于端口1的接收機步進衰減器，機械,35dB/5dB，適用于R&S?ZNA26 | ||
R&S?ZNA26-B32 | 用于端口2的接收機步進衰減器，機械,35dB/5dB，適用于R&S?ZNA26 | ||
R&S?ZNA26-B33 | 用于端口3的接收機步進衰減器，機械,35dB/5dB，適用于R&S?ZNA26（4端口） | ||
R&S?ZNA26-B33 | 用于端口4的接收機步進衰減器，機械,35dB/5dB，適用于R&S?ZNA26（4端口） | ||
R&S?ZNA43-B31 | 用于端口1的接收機步進衰減器，機械,35dB/5dB，適用于R&S?ZNA43 | ||
R&S?ZNA43-B32 | 用于端口2的接收機步進衰減器，機械,35dB/5dB，適用于R&S?ZNA43 | ||
R&S?ZNA43-B33 | 用于端口3的接收機步進衰減器，機械,35dB/5dB，適用于R&S?ZNA43（4端口） | ||
R&S?ZNA43-B34 | 用于端口4的接收機步進衰減器，機械,35dB/5dB，適用于R&S?ZNA43（4端口） | ||
R&S?ZNA50-B31 | 用于端口1的接收機步進衰減器，機械,35dB/5dB步進，適用于R&S?ZNA50 | ||
R&S?ZNA50-B32 | 用于端口2的接收機步進衰減器，機械,35dB/5dB步進，適用于R&S?ZNA50 | ||
R&S?ZNA50-B33 | 用于端口3的接收機步進衰減器，機械,35dB/5dB步進，適用于R&S?ZNA50 | ||
R&S?ZNA50-B34 | 用于端口4的接收機步進衰減器，機械,35dB/5dB步進，適用于R&S?ZNA50 | ||
R&S?ZNA67-B31 | 用于端口1的接收機步進衰減器，機械,35dB/5dB步進，適用于R&S?ZNA67 | ||
R&S?ZNA67-B32 | 用于端口2的接收機步進衰減器，機械,35dB/5dB步進，適用于R&S?ZNA67 | ||
R&S?ZNA67-B33 | 用于端口3的接收機步進衰減器，機械,35dB/5dB步進，適用于R&S?ZNA67 | ||
R&S?ZNA67-B34 | 用于端口4的接收機步進衰減器，機械,35dB/5dB步進，適用于R&S?ZNA67 | ||
內部信號源 | |||
產品 | 描述 | ||
R&S?ZNA-B5 | 第2個內部本振信號源，適用于R&S?ZNA （4端口） | ||
R&S?ZNA-B8 | 毫米波變頻器本振，10MHz～26.5GHz | ||
R&S?ZNA26-B3 | 第3和第4個內部信號源，適用于R&S?ZNA26（4端口） | ||
R&S?ZNA43-B3 | 第3和第4個內部信號源，適用于R&S?ZNA43（4端口） | ||
R&S?ZNA50-B3 | 第3和第4個內部信號源，適用于R&S?ZNA50（4端口） | ||
R&S?ZNA67-B3 | 第3和第4個內部信號源，適用于R&S?ZNA67（4端口） | ||
R&S?ZNA26-B52 | 第2個本振和射頻信號源，適用于R&S?ZNA26（2端口）（硬件選件） 第2個射頻和第2內部本振信號源，適用于R&S?ZNA26（2端口）。外部接入本振信號源最高26.5GHz，需選ZNA-B8。（硬件選件） | ||
R&S?ZNA43-B52 | 第2個本振和射頻信號源，適用于R&S?ZNA43（2端口）（硬件選件） 第2個射頻和第2內部本振信號源，適用于R&S?ZNA43（2端口）。外部接入本振信號源最高26.5GHz，需選ZNA-B8。（硬件選件） | ||
信號調理 | |||
產品 | 描述 | ||
R&S?ZNA26-B41 | 用于端口1的內部脈沖調制器，適用于R&S?ZNA26 | ||
R&S?ZNA26-B42 | 用于端口2的內部脈沖調制器，適用于R&S?ZNA26 | ||
R&S?ZNA26-B43 | 用于端口3的內部脈沖調制器，適用于R&S?ZNA26（4端口） | ||
R&S?ZNA26-B44 | 用于端口4的內部脈沖調制器，適用于R&S?ZNA26（4端口） | ||
R&S?ZNA26-B213 | 內部合路器，端口1和端口3，適用于R&S?ZNA26（硬件選件） | ||
R&S?ZNA26-B302 | 接收機上的低噪聲前置放大器，端口2，適用于R&S?ZNA26 | ||
R&S?ZNA26-B501 | 低功率雜散抑制，端口1，適用于R&S?ZNA26 | ||
R&S?ZNA43-B41 | 用于端口1的內部脈沖調制器，適用于R&S?ZNA43 | ||
R&S?ZNA43-B42 | 用于端口2的內部脈沖調制器，適用于R&S?ZNA43 | ||
R&S?ZNA43-B43 | 用于端口3的內部脈沖調制器，適用于R&S?ZNA43（4端口） | ||
R&S?ZNA43-B44 | 用于端口4的內部脈沖調制器，適用于R&S?ZNA43（4端口） | ||
R&S?ZNA43-B213 | 內部合路器，端口1和端口3，適用于R&S?ZNA43（硬件選件） | ||
R&S?ZNA43-B501 | 低功率雜散抑制，端口1，適用于R&S?ZNA43 | ||
R&S?ZNA50B41 | 用于端口1的內部脈沖調制器，適用于R&S?ZNA50 | ||
R&S?ZNA50-B42 | 用于端口2的內部脈沖調制器，適用于R&S?ZNA50 | ||
R&S?ZNA50-B43 | 用于端口3的內部脈沖調制器，適用于R&S?ZNA50 | ||
R&S?ZNA50-B44 | 用于端口4的內部脈沖調制器，適用于R&S?ZNA50 | ||
R&S?ZNA67B41 | 用于端口1的內部脈沖調制器，適用于R&S?ZNA67 | ||
R&S?ZNA67-B42 | 用于端口2的內部脈沖調制器，適用于R&S?ZNA67 | ||
R&S?ZNA67-B43 | 用于端口3的內部脈沖調制器，適用于R&S?ZNA67 | ||
R&S?ZNA67-B44 | 用于端口4的內部脈沖調制器，適用于R&S?ZNA67 | ||
其它 | |||
產品 | 描述 | ||
R&S?ZNA-B4 | 精密頻率參考，適用于R&S?ZNA | ||
R&S?ZNA-B7 | 內存擴展，適用于多接收機脈沖輪廓測量 | ||
R&S?ZNA-B19 | 附加可移動硬盤，適用于R&S?ZNA | ||
R&S?ZNA-B91 | 觸發和控制I/Q板，適用于R&S?ZNA | ||
R&S?ZZA-KN6 | 19’適配器BW2010，機柜6HU 1/1 | ||
R&S?ZNA26-Z9 | 用于ZNA-K9的電纜組件，用于ZNA26（4端口），將端口1和端口3的信號組合成端口1的雙音信號，用于互調和雙音混頻器群延時測量 | ||
R&S?ZNA26-U16 | 直接信號源和接收機接入，適用于R&S?ZNA26（2端口）（硬件選件） | ||
R&S?ZNA26-U16 | 直接信號源和接收機接入，適用于R&S?ZNA26（4端口）（硬件選件） | ||
R&S?ZNA26-U21 | 信號源步進衰減器，端口1，70dB，適用于R&S?ZNA26（硬件選件） | ||
R&S?ZNA26-U22 | 信號源步進衰減器，端口2，70dB，適用于R&S?ZNA26（硬件選件） | ||
R&S?ZNA26-U23 | 信號源步進衰減器，端口3，70dB，適用于R&S?ZNA26（硬件選件） | ||
R&S?ZNA26-U24 | 信號源步進衰減器，端口4，70dB，適用于R&S?ZNA26（硬件選件） | ||
R&S?ZNA26-U31 | 接收機步進衰減器，端口1，35dB，適用于R&S ZNA26（硬件選件） | ||
R&S?ZNA26-U32 | 接收機步進衰減器，端口2，35dB，適用于R&S ZNA26（硬件選件） | ||
R&S?ZNA26-U33 | 接收機步進衰減器，端口3，35dB，適用于R&S ZNA26（硬件選件） | ||
R&S?ZNA26-U34 | 接收機步進衰減器，端口4，35dB，適用于R&S ZNA26（硬件選件） | ||
R&S?ZNA26-U161 | 直接信號源監測接入，端口1，適用于R&S?ZNA26 （硬件選件） | ||
R&S?ZNA26-U163 | 直接信號源監測接入，端口1和端口3，適用于R&S?ZNA26 （硬件選件） | ||
R&S?ZNA43-Z9 | 用于ZNA-K9的電纜組件，適用于R&S ZNA43（4端口），2.92mm（陽）連接器。將端口1和端口3的信號組合成端口1的雙音信號 | ||
R&S?ZNA43-Z9 | 用于ZNA-K9的電纜組件，適用于R&S ZNA43（4端口），2.4mm（陽）連接器。將端口1和端口3的信號組合成端口1的雙音信號 | ||
R&S?ZNA43-U16 | 直接信號源/接收機接入，適用于R&S?ZNA43（2端口）（硬件選件） | ||
R&S?ZNA43-U16 | 直接信號源/接收機接入，適用于R&S?ZNA43（4端口）（硬件選件） | ||
R&S?ZNA43-U21 | 信號源步進衰減器，端口1，70dB，適用于R&S?ZNA43（硬件選件）升級 | ||
R&S?ZNA43-U22 | 信號源步進衰減器，端口2，70dB，適用于R&S?ZNA43（硬件選件）升級 | ||
R&S?ZNA43-U23 | 信號源步進衰減器，端口3，70dB，適用于R&S?ZNA43（硬件選件）升級 | ||
R&S?ZNA43-U24 | 信號源步進衰減器，端口4，70dB，適用于R&S?ZNA43（硬件選件）升級 | ||
R&S?ZNA43-U31 | 接收機步進衰減器，端口1，35dB，適用于R&S?ZNA43（硬件選件）升級 | ||
R&S?ZNA43-U32 | 接收機步進衰減器，端口2，35dB，適用于R&S?ZNA43（硬件選件）升級 | ||
R&S?ZNA43-U33 | 接收機步進衰減器，端口3，35dB，適用于R&S?ZNA43（硬件選件）升級 | ||
R&S?ZNA43-U34 | 接收機步進衰減器，端口4，35dB，適用于R&S?ZNA43 （硬件選件）升級 | ||
R&S?ZNA43-U161 | 直接信號源監測接入，端口1，適用于R&S?ZNA43 （硬件選件） | ||
R&S?ZNA43-U163 | 直接信號源監測接入，端口1和端口3，適用于R&S?ZNA43（硬件選件） | ||
R&S?ZNA50-Z9 | 用于ZNA-K9的電纜組件，適用于R&S?ZNA50（4端口），將端口1和端口3的信號組合成端口1的雙音信號 | ||
R&S?ZNA67-Z9 | 用于ZNA-K9的電纜組件，適用于R&S?ZNA67（4端口），將端口1和端口3的信號組合成端口1的雙音信號 | ||
R&S?ZNA43-U21 | 信號源步進衰減器，端口1，70dB，適用于R&S?ZNA43，帶2.4mm連接器（硬件選件）升級 | ||
R&S?ZNA43-U22 | 信號源步進衰減器，端口2，70dB，適用于R&S?ZNA43，帶2.4mm連接器（硬件選件）升級 | ||
R&S?ZNA43-U23 | 信號源步進衰減器，端口3，70dB，適用于R&S?ZNA43，帶2.4mm連接器（硬件選件）升級 | ||
R&S?ZNA43-U24 | 信號源步進衰減器，端口4，70dB，適用于R&S?ZNA43，帶2.4mm連接器（硬件選件）升級 | ||
R&S?ZNA43-U31 | 接收機步進衰減器，端口1，35dB，適用于R&S?ZNA43，帶2.4mm連接器（硬件選件）升級 | ||
R&S?ZNA43-U32 | 接收機步進衰減器，端口2，35dB，適用于R&S?ZNA43，帶2.4mm連接器（硬件選件）升級 | ||
R&S?ZNA43-U33 | 接收機步進衰減器，端口3，35dB，適用于R&S?ZNA43，帶2.4mm連接器（硬件選件）升級 | ||
R&S?ZNA43-U34 | 接收機步進衰減器，端口4，35dB，適用于R&S?ZNA43，帶2.4mm連接器（硬件選件）升級 | ||
其它選項 | |||
ZN-ZTW力矩扳手 | |||
產品 | 描述 | ||
R&S?ZN-ZTW | 力矩扳手，0.45Nm，用于1.0mm連接器，6mm開口寬度 | ||
R&S?ZN-ZTW | 力矩扳手，0.23Nm連接力矩，用于1.0mm連接器，6mm開口寬度 | ||
R&S?ZN-ZTW | 力矩扳手，0.34Nm，用于1.0mm連接器，6mm開口寬度 | ||
R&S?ZN-ZTW | 力矩扳手，0.9Nm | ||
R&S?ZN-ZTW | 力矩扳手，1.5Nm，用于N型連接器，20mm開口寬度 | ||
衰減器和限幅器 | |||
產品 | 描述 | ||
R&S?DNF | 衰減器，0Hz～12.4GHz，陰/陽 3dB，2W | ||
R&S?DNF | 衰減器，0Hz～12.4GHz，陰/陽 6dB，2W | ||
R&S?DNF | 衰減器，0Hz～12.4GHz，陰/陽 10dB，1W | ||
R&S?DNF | 衰減器，0Hz～12.4GHz，陰/陽 20dB，1W | ||
R&S?RBU50 | 大功率衰減器 50W，0Hz～2GHz | ||
R&S?RBU100 | 大功率衰減器 100W，0Hz～2GHz | ||
R&S?RDL50 | 大功率衰減器 50W，0Hz～6GHz，20dB | ||
R&S?ZN-B13 | 50Ω寬帶限幅器 | ||
端接及匹配件 | |||
產品 | 描述 | ||
R&S?RNA | 精密終端75Ω，1W，DC～3GHz，N型（陽） | ||
R&S?RNB | 終端50Ω，1W，DC～4GHz，N型（陽） | ||
R&S?RAU | 特高頻終端50Ω，100W，DC～2GHz，N型（陰） | ||
R&S?RAD | 引線終端50Ω，0.5W，DC～1GHz，N型（陽/陰） | ||
R&S?RAD50 | 引線終端50Ω，2W，DC～0.5GHz，BNC（陽/陰） | ||
R&S?RAM | 匹配件75Ω，L型，雙向，0Hz～2.7GHz，N型連接器（陰）/ N型連接器（陽），負載容量2W，L型 | ||
R&S?RAZ | 匹配件75Ω，串聯電阻器25Ω，0Hz～2.7GHz | ||
R&S?RAZ | 匹配件50Ω/75Ω，串聯電阻器25Ω，0Hz～3.3GHz | ||
電橋、分配器、接線盒 | |||
產品 | 描述 | ||
R&S?RVZ | 功分器，2x50Ω，0Hz～2.7GHz | ||
R&S?ZV-Z1227 | 雙向Wilkinson功率分配器，4GHz～27GHz | ||
R&S?ZV-Z1228 | 脈沖星4路功率分配器，5GHz～27GHz | ||
適配器 | |||
產品 | 描述 | ||
R&S?ZV-Z1118 | SMA適配器，陽/陽，角型，0Hz～18GHz | ||
R&S?ZV-Z1218 | SMA適配器，陽/陰，角型，0Hz～18GHz | ||
R&S?WCA70 | 波導同軸適配器，WR15轉1.85mm 陽，50GHz～75GHz | ||
R&S?WCA75 | 波導同軸適配器，WR15轉1mm 陰，50GHz～75GHz | ||
R&S?WCA75 | 波導同軸適配器，WR15轉1mm 陽，50GHz～75GHz | ||
R&S?WCA90 | 波導同軸適配器，WR12轉1mm 陰，60GHz～90GHz | ||
R&S?WCA90 | 波導同軸適配器，WR12轉1mm 陽，60GHz～90GHz | ||
R&S?WCA110 | 波導同軸適配器，WR10轉1mm 陰，75GHz～110GHz | ||
R&S?WCA110 | 波導同軸適配器，WR10轉1mm 陽，75GHz～110GHz | ||
陜公網安備61019002003062號
