軟件選項 |
型號 | 描述 |
R&S?ZVAB-K2 | 時域(TDR),用于R&S?ZVA、R&S?ZVB |
R&S?ZVAB-K30 | 噪聲系數測量,雙端口設備上的噪聲系數測量,針對R&S?ZVA,包含R&S?ZVAB-K17(5MHz帶寬)(軟件許可) |
R&S?ZVAB-K4 | 變頻 |
R&S?ZVAB-K5 | 矢量校正混頻器測量,需要R&S?ZVA-B16、R&S?ZVAB-K4,推薦R&S?ZVA四端口 |
R&S?ZVAB-K6 | 真實差分測量,需要第二個內部源 |
R&S?ZVAB-K7 | 脈沖測量,3ms記錄時間 |
R&S?ZVAB-K8 | 變頻器控制,用于R&S?ZVA24 / 40 / 50 / 67 |
R&S?ZVAB-K9 | 嵌入式本振混頻器延時測量,(需要R&S?ZVA-B16),(需要R&S?ZVAB-K4、R&S?ZVA四端口裝置) |
R&S?ZVAB-K10 | 遠距離群延時測量,需要R&S?ZVA-B16、R&S?ZVAB-K9、R&S?ZVAB-K4和VISA I/Q BIB |
R&S?ZVAB-K17 | 5MHz接收機帶寬 |
R&S?ZVAB-K27 | 雙內部脈沖發生器,適用于R&S?ZVA |
R&S?ZVAB-K31 | 變頻被測設備的噪聲系數測量,適用于R&S?ZVA,需要R&S?ZVAB-K4和R&S?ZVAB-K30(軟件許可) |
|
硬件選項 |
直接通道和信號路徑接入 |
型號 | 描述 |
R&S?ZVA67-B16 | 直接發生器/接收機接入,針對4端口R&S?ZVA67 |
R&S?ZVA8-B16 | 直接發生器/接收機接入,針對2端口R&S?ZVA8 |
R&S?ZVA8-B16 | 直接發生器/接收機接入,針對4端口R&S?ZVA8 |
|
信號源步進衰減器 |
型號 | 描述 |
R&S?ZVA67-B21 | 發生器步進衰減器,端口1,衰減量50dB/10dB步進,機械,67GHz |
R&S?ZVA67-B22 | 發生器步進衰減器,端口2,衰減量50dB/10dB步進,機械,67GHz |
R&S?ZVA67-B23 | 發生器步進衰減器,端口3,衰減量50dB/10dB步進,機械,67GHz |
R&S?ZVA67-B24 | 發生器步進衰減器,端口4,衰減量50dB/10dB步進,機械,67GHz |
R&S?ZVA8-B21 | 發生器步進衰減器,端口1,衰減量70dB/10dB步進,機械,8GHz |
R&S?ZVA8-B22 | 發生器步進衰減器,端口2,衰減量70dB/10dB步進,機械,8GHz |
R&S?ZVA8-B23 | 發生器步進衰減器,端口3,衰減量70dB/10dB步進,機械,8GHz |
R&S?ZVA8-B24 | 發生器步進衰減器,端口4,衰減量70dB/10dB步進,機械,8GHz |
|
接收機步進衰減器 |
型號 | 描述 |
R&S?ZVA67-B31 | 接收機步進衰減器,端口1,衰減量35dB/5dB步進,機械,67GHz |
R&S?ZVA67-B32 | 接收機步進衰減器,端口2,衰減量35dB/5dB步進,機械,67GHz |
R&S?ZVA67-B33 | 接收機步進衰減器,端口3,衰減量35dB/5dB步進,機械,67GHz |
R&S?ZVA67-B34 | 接收機步進衰減器,端口4,衰減量35dB/5dB步進,機械,67GHz |
R&S?ZVA8-B31 | 接收機步進衰減器,端口1,衰減量35dB/5dB步進,機械,8GHz |
R&S?ZVA8-B32 | 接收機步進衰減器,端口2,衰減量35dB/5dB步進,機械,8GHz |
R&S?ZVA8-B33 | 接收機步進衰減器,端口3,衰減量35dB/5dB步進,機械,8GHz |
R&S?ZVA8-B34 | 接收機步進衰減器,端口4,衰減量35dB/5dB步進,機械,8GHz |
|
其它 |
型號 | 描述 |
R&S?ZVAB-B4 | 恒溫晶體振蕩器 OCXO |
R&S?ZVAB-B14 | 通用接口 |
R&S?ZVA-U1110 -02 | 升級到Windows 10,適用于R&S?ZVA,CPU FMR11已安裝,包括升級到固態硬盤 |
R&S?ZVA-U1110 -03 | 升級到Windows 10,適用于設備FMR6的R&S?ZVA,含從CPU FMR6升級到 FMR11,包括升級到固態硬盤 |
R&S?ZVA-U1110 -05 | 升級到Windows 10,適用于設備FMR7的R&S?ZVA,含從CPU FMR7升級到 FMR11,包括升級到固態硬盤 |
R&S?ZVA-U1110 -06 | 升級到Windows 10,適用于設備FMR9的R&S?ZVA,含從CPU FMR9升級到 FMR11,包括升級到固態硬盤 |
R&S?ZVA-U116 -02 | CPU FMR7升級到 FMR11,適用于R&S?ZVA,包括升級到Windows Embedded標準7 |
R&S?ZVA-U116 -03 | CPU FMR6升級到 FMR11,適用于R&S?ZVA,包括升級到Windows Embedded標準7 |
R&S?ZVA-U116 -06 | CPU FMR9升級到 FMR11,適用于R&S?ZVA,包括升級到Windows Embedded標準7 |
R&S?ZVA-U96 -02 | FMR7/x升級到FMR9/6,適用于R&S?ZVA |
R&S?ZVA-U96 -03 | FMR6/5升級到FMR9/6,適用于R&S?ZVA |
R&S?ZVAB-B18 -03 | 4GB可移動閃存盤,適用于R&S?ZVA、R&S?ZVB,帶FMR7/3和FMR7/6控制單元 |
R&S?ZVAB-B18 -04 | 500GB可移動閃存盤,適用于R&S?ZVA、R&S?ZVB、FMR7、FMR9和FMR11 |
R&S?ZVAB-B19 -03 | 附加可移動閃存盤4GB,適用于R&S?ZVA、R&S?ZVB,帶FMR7/3和FMR7/6控制單元,需要ZVAB-B18 -03 |
R&S?ZVAB-B19 -04 | 附加可移動閃存盤500GB,適用于R&S?ZVA、R&S?ZVB,帶FMR7/3和FMR7/6控制單元,需要ZVAB-B18 -04 |
R&S?ZVAB-B19 -05 | 附加可移動閃存盤500GB,適用于R&S?ZVA、R&S?ZVB,帶FMR9控制單元,需要ZVAB-B18 -04 |
R&S?ZVAB-B19 -06 | 附加可移動閃存盤500GB,包括固件,用于R&S?ZVA,帶控制器FMR11固件,針對內涵的R&S?ZVA和ZVB |
R&S?ZVAB-B19 -07 | 附加可移動閃存盤4GB, |
R&S?ZZA-611 | 19’機架適配器,用于將一個19’外殼(6RU高)安裝在標準19’機架中 |
R&S?ZVA-B7 -02 | 脈沖測量,25ms記錄時間,針對2端口型號 |
R&S?ZVA-B7 -03 | 脈沖測量,25ms記錄時間,針對4端口型號 |
R&S?ZVA-B8 | 外部衰減器控制 |
R&S?ZVA-B9 -02 | 適用于R&S?ZVA-K9的電纜組件,用于使用R&S?ZVA8的內耦合器生成雙音信號 |
R&S?ZVA-B9 -03 | 適用于R&S?ZVA-K9的電纜組件,用于使用R&S?ZVA24、R&S?ZVA40的內耦合器生成雙音信號 |
R&S?ZVA-B9 -04 | 適用于R&S?ZVA-K9的電纜組件,用于使用R&S?ZVA50、R&S?ZVA67的內耦合器生成雙音信號 |

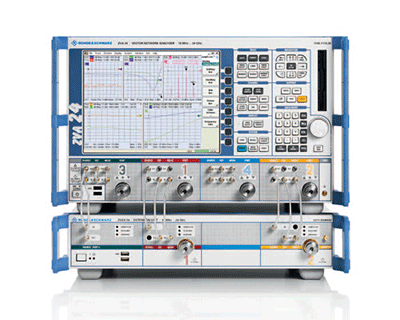

R&S?ZVAX-TRM24 | 擴展單元 |
R&S?ZVAX-TRM40 | 擴展單元 |
R&S?ZVAX-TRM50 | 擴展單元 |
R&S?ZVA24-U5 -28 | 升級到4個信號源,適用于R&S?ZVA24,現有的雙信號源R&S?ZVA24四端口型號可升級到4個信號源 |
R&S?ZVA40-U5 -48 | 升級到4個信號源,適用于R&S?ZVA40,現有的雙信號源R&S?ZVA40四端口型號可升級到4個信號源 |
|
其它選項 |
ZN-ZTW力矩扳手 |
型號 | 描述 |
R&S?ZN-ZTW | 力矩扳手,0.45Nm,用于1.0mm連接器,6mm開口寬度 |
R&S?ZN-ZTW | 力矩扳手,0.23Nm連接力矩,用于1.0mm連接器,6mm開口寬度 |
R&S?ZN-ZTW | 力矩扳手,0.34Nm,用于1.0mm連接器,6mm開口寬度 |
R&S?ZN-ZTW | 力矩扳手,0.9Nm |
R&S?ZN-ZTW | 力矩扳手,1.5Nm,用于N型連接器,20mm開口寬度 |
|
衰減器和限幅器 |
型號 | 描述 |
R&S?DNF | 衰減器,0Hz~12.4GHz,陰/陽 3dB,2W |
R&S?DNF | 衰減器,0Hz~12.4GHz,陰/陽 6dB,2W |
R&S?DNF | 衰減器,0Hz~12.4GHz,陰/陽 10dB,1W |
R&S?DNF | 衰減器,0Hz~12.4GHz,陰/陽 20dB,1W |
R&S?RBU50 | 大功率衰減器 50W,0Hz~2GHz |
R&S?RBU100 | 大功率衰減器 100W,0Hz~2GHz |
R&S?RDL50 | 大功率衰減器 50W,0Hz~6GHz,20dB |
R&S?ZN-B13 | 50Ω寬帶限幅器 |
|
端接及匹配件 |
型號 | 描述 |
R&S?RNA | 精密終端75Ω,1W,DC~3GHz,N型(陽) |
R&S?RNB | 終端50Ω,1W,DC~4GHz,N型(陽) |
R&S?RAU | 特高頻終端50Ω,100W,DC~2GHz,N型(陰) |
R&S?RAD | 引線終端50Ω,0.5W,DC~1GHz,N型(陽/陰) |
R&S?RAD50 | 引線終端50Ω,2W,DC~0.5GHz,BNC(陽/陰) |
R&S?RAM | 匹配件75Ω,L型,雙向,0Hz~2.7GHz,N型連接器(陰)/ N型連接器(陽),負載容量2W,L型 |
R&S?RAZ | 匹配件75Ω,串聯電阻器25Ω,0Hz~2.7GHz |
R&S?RAZ | 匹配件50Ω/75Ω,串聯電阻器25Ω,0Hz~3.3GHz |
|
電橋、分配器、接線盒 |
型號 | 描述 |
R&S?RVZ | 功分器,2x50Ω,0Hz~2.7GHz |
R&S?ZV-Z1227 | 雙向Wilkinson功率分配器,4GHz~27GHz |
R&S?ZV-Z1228 | 脈沖星4路功率分配器,5GHz~27GHz |
|
適配器 |
型號 | 描述 |
R&S?ZV-Z1118 | SMA適配器,陽/陽,角型,0Hz~18GHz |
R&S?ZV-Z1218 | SMA適配器,陽/陰,角型,0Hz~18GHz |
R&S?WCA70 | 波導同軸適配器,WR15轉1.85mm 陽,50GHz~75GHz |
R&S?WCA75 | 波導同軸適配器,WR15轉1mm 陰,50GHz~75GHz |
R&S?WCA75 | 波導同軸適配器,WR15轉1mm 陽,50GHz~75GHz |
R&S?WCA90 | 波導同軸適配器,WR12轉1mm 陰,60GHz~90GHz |
R&S?WCA90 | 波導同軸適配器,WR12轉1mm 陽,60GHz~90GHz |
R&S?WCA110 | 波導同軸適配器,WR10轉1mm 陰,75GHz~110GHz |
R&S?WCA110 | 波導同軸適配器,WR10轉1mm 陽,75GHz~110GHz |
