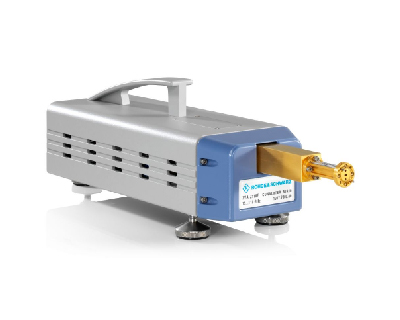

R&S?ZVA-Zxxx  毫米波變頻器

網絡分析（最高110GHz）

E 頻段和 W 頻段毫米波測量

R&S?ZVA-Zxx 毫米波變頻器可在 60GHz 至 90GHz 和 75GHz 至 110GHz 的 E 頻段與 W 頻段進行毫米波測量。羅德與施瓦茨變頻器具有寬動態范圍，提供一流的操作便利性并支持快速測量。與 R&S?ZVA 相結合時，使用一個四端口網絡分析儀和兩個變頻器可以執行雙端口測量，無需使用外部發生器。雙端口網絡分析儀需要一個外部發生器以用于本振信號。R&S?ZNA 可以連接至多四個變頻器，無需使用外部信號發生器。

主要特點

?可變輸出功率

?電子功率控制

?自動參數設置

?易于處理

?多端口和真實差分測量

型號和主要參數

 特性與優點

頻率范圍 ——

?60GHz～90GHz（R&S?ZVA-Z90）

?75GHz～110GHz（R&S?ZVA-Z110 / R&S?ZVA-Z110E）

?使用R&S?ZVA24 / ZVA40 / ZVA50 / ZVA67 或 R&S?ZNA26 / ZNA43 / ZNA50 / ZNA67矢量網絡分析儀

動態范圍 ——

?R&S?ZVA-Z90：>100dB，典型值115dB

?R&S?ZVA-Z110：>100dB，典型值110dB

?R&S?ZVA-Z110E：>95dB，典型值110dB

可變和電子輸出功率 ——

典型值為+10dBm（R&S?ZVA-Z90）

典型值為+10dBm（R&S?ZVA-Z110）

典型值為+2dBm（R&S?ZVA-Z110E）

控制螺絲可將功率降低40dB（R&S?ZVA-Z110）。借助R&S?ZVA-Z110E，可通過電子衰減將輸出功率降低25dB。R&S?ZVA-Z110可以改變射頻輸入功率，將輸出功率降低70dB。

自動參數設置 ——

R&S?ZVA和R&S?ZNA固件與R&S?ZVA-K8和R&S?ZNA-K8變頻器控制選件結合以運行變頻器。網絡分析儀將根據所選的變頻器類型自動設置正確的參數。網絡分析儀還會限制到變頻器同軸輸入的輸出功率，進而保護變頻器。每個變頻器頻段都可進行適當校準。

易于處理 ——

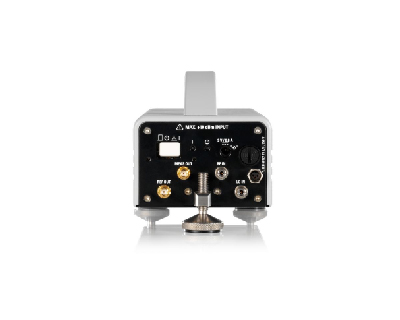

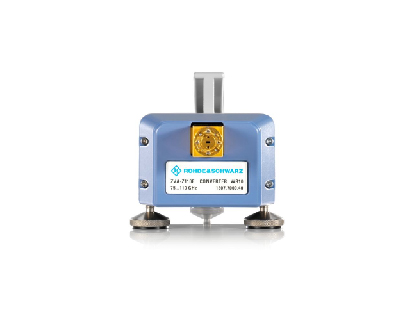

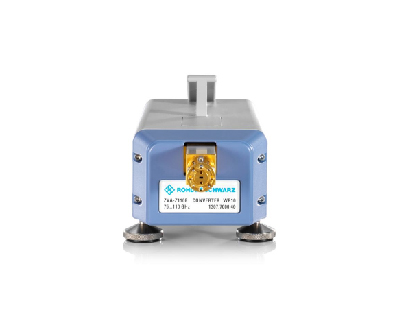

變頻器的波導連接器放置在從變頻器延伸的接線排上以便于使用。螺紋法蘭接頭易于使用，有助于校準和連接被測設備。變頻器可以裝配三個或四個高度可調節的腳柱。使用三個腳柱可以更輕松地對齊測試端口法蘭。變頻器不含風扇，這在對顆粒敏感的環境中更是一大優勢。

多端口和真實差分測量 ——

可以使用三個或四個變頻器分析耦合器等多端口設備。此類裝置可以包括R&S?ZVA24、ZVA40、ZVA50或ZVA67和外部發生器，且每個測試端口配備一個變頻器。R&S?ZNA26、ZNA43、ZNA50或ZNA67至多可以連接四個變頻器，無需使用外部信號發生器。R&S?ZVA-Z90、ZVA-Z110和ZVA-Z110E非常適用于生成真實差分型號（真實差分模式）

脈沖測量 ——

變頻器還適用于脈沖模式操作，以用于脈沖放大器的特性測量。這適用于頻率相關測量（平均脈沖以及脈內點測量）和脈沖輪廓測量。
