Fluke 710 閥門回路校驗器

產品概述

現在，智能控制閥測試比以往容易多了

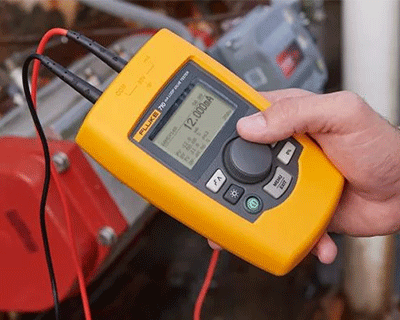

Fluke 710閥門測試儀旨在使用戶快速、輕松地測試HART智能控制閥。Fluke 710具有內置測試流程和直觀用戶界面，使用戶可以快速、輕松地測試閥門，同時閥門測試快速檢查結果可提供一目了然的診斷結果，幫助您比以往更快地做出維護決策。閥門狀況快速檢查結果可讓用戶知曉閥門是處于良好、臨界還是不良的運行狀態，從而使您可以快速決定是否需要進行額外維護。

閥門測試儀配備了閥門測試和HART通信功能

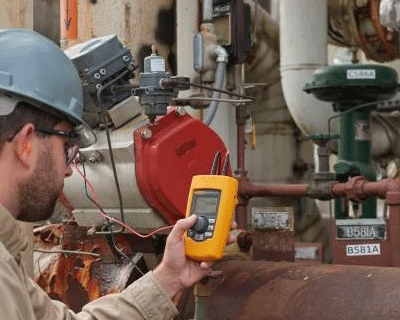

借助Fluke 710閥門測試儀的內置HART通信功能，用戶可以輸出 4-20mA信號以使智能控制閥移動的同時，也可以解析閥門的HART反饋信號以確定閥門是否移至預期位置。除了位置信息，還可通過HART通信協議確定閥門內部 I/P（用于移動閥門）輸出的測量壓力。

Fluke 710具有內置測試流程，該流程可自動增加和改變mA信號，同時可監測HART位置和來自控制閥的壓力反饋，只需按一下按鈕，便可以充分了解閥門的整體狀況。

預先配置閥門測試、一目了然的診斷結果

Fluke 710內置的閥門測試程序包括：

?手動測試；手動更改mA信號并查看HART位置和壓力參數信息

?mA信號 (4-20-4mA) 的全量程斜坡特性，同時記錄 0-100-0% 位置，或從 0-100-0% 移動閥門所施加的壓力

?逐步將輸入端的mA信號步進至閥門，并評估閥門對mA 輸入變化的響應

?速度測試可確定閥門打開或關閉的速度

?碰撞和部分行程測試有助于在一部分量程內測試閥門，以便在實際工況中進行測試

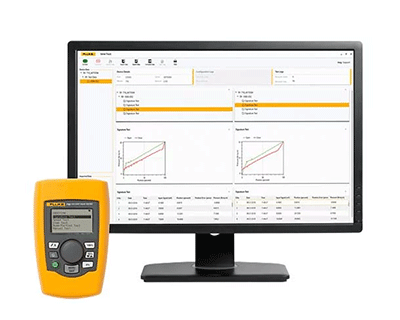

ValveTrack? 軟件支持進一步分析和趨勢預測

閥門測試數據可以記錄并保存至 710的 存儲器內，也可以上傳至隨附的 ValveTrack? 分析軟件。

通過 ValveTrack? 軟件可以：

?對記錄的閥門測試數據（現場采集）進行上傳、打印和繪制

?將之前上傳的測試數據與最近的測試數據進行比較

?通過HART標記 ID 查看閥門測試歷史數據

?將閥門測試數據導出為 CSV 以在 Microsoft Excel? 中進行補充分析

節省時間，解決問題

此外，Fluke 710還具有如下功能：

?現場記錄HART數據。710現場記錄數據后，ValveTrack? 軟件便能上傳您工廠中多達 20 個HART設備的HART配置，并能以 (.csv) 或 (.txt) 格式輸出數據。

?數據日志中的mA 回路測量值和HART數據可來自于某一個特定的變送器，以便用于排除故障和調整回路。數據日志具有 1 至 60 秒可選采集間隔，可記錄 4910 條記錄或 99 個單獨會話。每個記錄均包含mA 測量值和所有四個工藝參數。

產品亮點

HART 通信

Fluke 710具有內置HART調制解調器，可傳達以下HART命令：

HART 閥門命令

710包括以下獨特的HART命令以支持控制閥：

?自動微調閥門控制器

此外，Fluke 710還可以：

?現場記錄HART數據。710現場記錄數據后，ValveTrack? 軟件便能上傳您工廠中多達20個HART設備的HART配置，并能以.csv 或 .txt 格式輸出數據

?數據日志中的mA 回路測量值和HART數據可來自于某一個特定的變送器，以便用于排除故障和調整回路。數據日志具有 1～6秒可選采集間隔，可記錄 4910 條記錄或 99 個單獨會話。每個記錄均包含mA 測量值和所有四個工藝參數。

主要特性

?關鍵閥門測試功能包括預配置閥門特征測試、速度測試、步進測試、手動測試以及碰撞和部分行程測試

?關鍵的閥門測試儀功能包括mA 源、mA 模擬、mA 讀取、mA 讀取/回路電源及電壓讀取

?ValveTrack? 軟件能夠上傳至PC以進一步深入分析記錄并保存至 710存儲器的閥門測量數據
