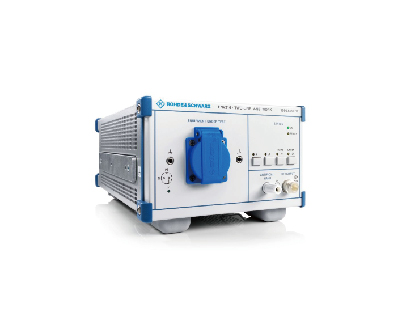

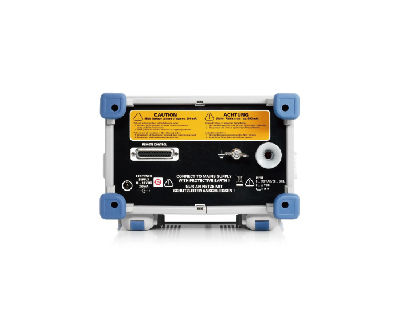

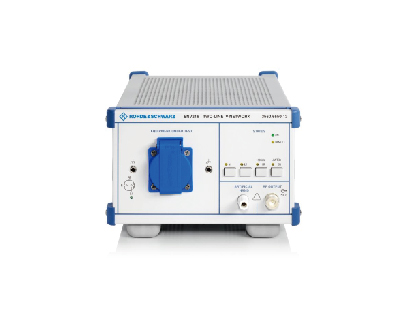

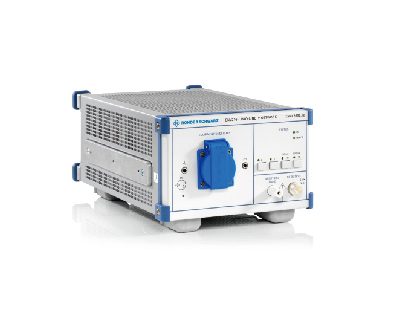

R&S?ENV216  二線制 V形網絡 干擾電壓測量

針對單相被測設備的干擾電壓測量

R&S?ENV216 二線制 V 形網絡滿足 CISPR 16-1-2 和 EN 55016-1-2 中有關 V 形網絡的要求，在 9kHz 至 30MHz 的頻率范圍內，模擬阻抗為 (50μH + 5Ω) || 50Ω；并滿足 ANSI C63.4 相關要求，頻率范圍為 150kHz 至 30MHz。具有接地保護觸點的插座可連接至被測設備。多款符合國家/地區特定連接器系統的型號可供選擇。得益于緊湊輕量化設計，R&S?ENV216 非常適用于變頻應用，尤其是單相被測設備的現場干擾電壓測量。

主要特點

    ?頻率范圍9kHz 至30MHz

    ?最高16A 功率處理容量（因國家/地區而異）

    ?模擬阻抗 (50μH + 5Ω) || 50Ω，符合 CISPR 16-1-2

    ?V 形網絡符合 CISPR、EN、VDE、ANSI、FCC 第 15 部分和 MIL-STD-461

    ?已根據 CISPR 16-1-2 進行校準

特性與優點

空心電感和模擬手 —— 空心設計和模擬手

R&S?ENV216 二線制 V 形網絡基于空心電感并含有模擬手，可在測量干擾電壓時模擬用戶雙手的影響。

高通濾波器 —— 可通過開關選擇 150kHz 高通濾波器

   為防止測量接收機因低頻頻譜的高電平而過載，可以插入使用 150kHz 高通濾波器。

衰減器 —— 內置 10dB 衰減器

為確保標準阻抗（不考慮測量接收機的輸入衰減），R&S?ENV216 二線制 V 形網絡配有一個 10dB 衰減器。

脈沖限幅器 —— 內置脈沖限幅器（可關閉）

內置脈沖限幅器（可關閉）保護測量接收機輸入免受高能量射頻干擾脈沖的影響。

遠程控制 —— TTL 電平遠程控制（兼容羅德與施瓦茨測量接收機）

TTL 控制輸入通過控制器或羅德與施瓦茨測量接收機驅動，可用于在自動測試系統中遠程控制相位選擇和激活高通濾波器。光耦合器可以防止受到外部干擾。
