R&S?HFH2-Z6E  有源拉桿天線

適用于測量電場強度的寬帶有源拉桿天線

R&S?HFH2-Z6E 有源拉桿天線用于測量低頻、中頻、高頻范圍內的電場強度，頻率范圍介于8.3kHz至30MHz。天線可用于根據不同標準（例如 CISPR、MIL、FCC、ANSI、ETSI）進行 EMI 測量。天線具備幾乎與頻率無關的天線系數和高靈敏度。在強場環境中，可以使用衰減器以減少失真。具有門限電路的集成式射頻檢波器會報告天線過載情況。

主要特點

?寬頻率范圍8.3kHz～30MHz

?電壓駐波比 <1.6

?近乎恒定的天線系數：正常模式：12dB（1/m）（標稱）；衰減模式：25dB（1/m）（標稱）

?磁場強度：下限：>1MHz～30MHz時 <-37dB（μV/m/Hz）（測量值）

上限：正常模式典型值125dB(μV/m)；衰減模式典型值135dB(μV/m)

?緊湊設計

特性與優點

寬頻率范圍 —— 只需單個天線即可覆蓋整個頻率范圍

R&S?HFH2-Z6E 有源拉桿天線用于測量低頻、中頻、高頻范圍內的電場強度，頻率范圍介于8.3kHz至30MHz。天線可用于根據不同標準（例如 CISPR、MIL、FCC、ANSI、ETSI）進行 EMI 測量。

高靈敏度 —— 可測量場強極低的電場

R&S?HFH2-Z6E 天線設計精密，并具有一流的靈敏度，能夠測量強度極低的電場（1MHz至30MHz范圍內支持的最低場強為低于-40dB(μV/m/Hz)，測量值）。

寬動態范圍 —— 可測量具有高場強或低場強的電場

天線具備寬動態范圍，正常模式下支持的最低場強為低于-40dB(μV/m/Hz)（測量值，1MHz至30MHz），最高場強為125dB(μV/m)（典型值）。在強場環境中，可以使用衰減器以減少失真。

近乎恒定的天線系數 —— 提供精確的測量結果

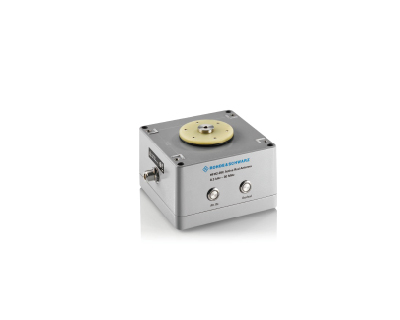

天線包括連接到有源阻抗變換器的垂直拉桿。變換器將拉桿的高輸入阻抗匹配到 50Ω，因此天線系數在整個頻率范圍內幾乎保持不變。這可以在恒定電場中提供恒定的輸出信號。
