| 產品名稱： | 開放式射頻開關與控制平臺 R&S?OSP |
|---|---|
| 產品型號： | R&S?OSP |
| 產品品牌： | 德國 - 羅德與施瓦茨 |
| 產品特色： | ? 可選擇合適的開關和控制模塊從而實現最佳配置 ? 即插即用式設計，安裝簡單 ? 配備以太網接口，系統集成更加靈活 ? R&S®OSP150備有擴展單元，可根據需要進行功能擴展 ? 針對EMC應用的特定模塊 |
R&S?OSP 開放式開關和控制平臺
模塊化R&S?OSP開放式開關和控制平臺設計用于射頻開關和控制任務

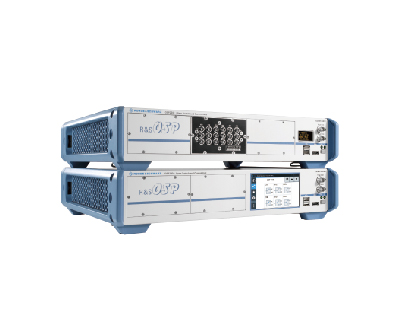

R&S?OSP提供兩款緊湊型2HU型號(R&S?OSP220、R&S?OSP230)和一款更大的3HU型號 (R&S?OSP320)，可滿足多種測試場景的要求，包括用于實驗室測量的桌面配置以及復雜的機架集成式測試系統。
R&S?OSP230型號配備觸摸屏，支持手動控制。R&S?OSP320型號可配備顯示器選件。
主要特點
?模塊化、可靠、經濟高效
?緊湊、安全、靈活
?強大的控制和射頻繼電器模塊，最高67GHz
?系統配置可擴展
?便捷的手動和遠程控制與觸發功能
可用型號
型號 | 尺寸（寬x高）：19" x RU | 模塊插槽數量 | 前/后面板上的插槽數量 | 狀態顯示 | 觸摸屏 |
R&S?OSP220 | 2 | 6 | 前面板3 / 后面板3 | 是 | 否 |
R&S?OSP230 | 2 | 5 | 前面板2 / 后面板3 | 否 | 是 |
R&S?OSP320 | 3 | 10 | 前面板5 / 后面板5 | 是 | 可選 |
特性與優點
模塊化、可靠、經濟高效 —— 實現可重復測量的重要因素
R&S?OSP系列具有模塊化功能，有助于快速設置生產、測試實驗室以及開發應用中的測試與測量配置。必須確保能通過單一開關和控制平臺實施復雜布線，這是實現可靠、可重復、自動化測量的重要前提，以便經濟高效地執行測試序列
緊湊、安全、靈活 —— 可選不同型號，最多具備 10 個靈活的模塊插槽
R&S?OSP單元集成在高度為2HU或3HU的緊湊型19' 機柜中
強大的CPU和LINUX操作系統可確保靈活控制開關和控制模塊，以及使用內外部接口

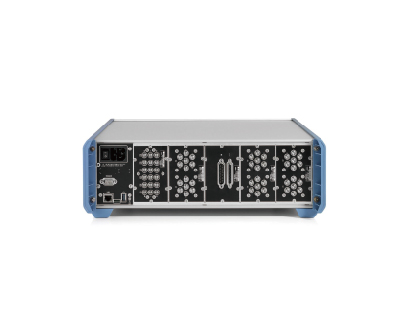

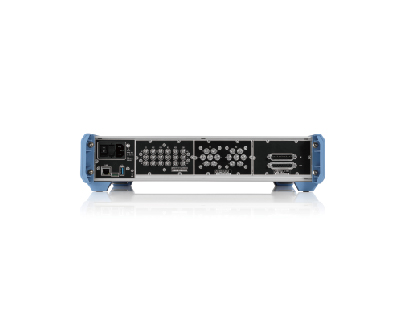

每個單元的前后面板上的插槽可以集成到一個特寬的三模塊插槽或雙模塊插槽中，以便用于功能更廣泛的大型模塊
強大的控制和射頻繼電器模塊 —— 機電繼電器高達67GHz
用戶可以選擇：
?帶 N 繼電器的通用機電射頻繼電器模塊，DC至12.4GHz
?機電射頻繼電器模塊，DC至18GHz、26.5GHz、40GHz、50GHz 和 67GHz
?固態繼電器 (SSR) 模塊(最高10GHz)、數字I/O模塊以及復用器模塊
特殊的系統模塊確保更輕松地實施 EMS 和其他測試系統
系統配置可擴展 —— 輕松進行系統集成，擴展幾乎不受限制
所有R&S?OSP型號都可以通過以太網集成到采用主/從設備配置的本地網絡、公司網絡或全球網絡。因此，可以擴展現有R&S?OSP 系統以滿足未來要求
作為實現多個R&S?OSP單元聯網的替代方案，緊湊型R&S?OSP?B200S2衛星機頂盒可用于遠程操作。衛星機頂盒能夠轉移靠近被測設備或天線的射頻開關和控制任務。這可以減少所需的長射頻電纜數量，提高裝置的射頻性能，并節約成本
操作直觀 —— 通過Web 界面輕松進行手動操作和遠程控制
R&S?OSP型號內置Web界面，可現場操作單元，或使用瀏覽器通過臺式電腦或筆記本電腦控制單元。使用瀏覽器進行控制時，顯示內容的分辨率會自動適應所用顯示器的屏幕尺寸
可以使用鍵盤、鼠標以及外部HDMITM顯示器控制所有R&S?OSP型號
路徑控制 —— 高效的手動操作或編程
?組合繼電器開關狀態以定義路徑，簡化復雜布線配置的控制和編程
?將手動定義路徑的語法復制并粘貼到SCPI命令，確保高效完成 SCPI 編程
觸發功能 —— 提高開關速度
外部觸發功能更加精確地控制開關過程，使用固態繼電器時可將開關速度提高1000倍。觸發功能的關鍵特性
?使用固態繼電器 (SSR) 時非?？焖俚亻_(kāi)關OSP模塊，與使用LAN相比速度提高了1000倍
? 通過以下方式使用硬件控制所有開關元件的開關操作
- 外部測量設備
- 測量裝置的外部硬件
?根據觸發信號實施精確、可重復的開關操作
?四種不同的觸發類型：?jiǎn)未?、切換、按序和尋址觸發
?觸發可通過SCPI和觸摸屏進行配置
?手動觸發以進行調試，無需外部觸發信號
?圖形用戶界面顯示配置的最小觸發間隔/最大觸發頻率
R&S?OSP 開放式開關和控制平臺 —— 選件
硬件選件 | |
觸發功能(適用于所有 R&S?OSP 單元) | |
型號 | 描述 |
R&S?OSP-K100 | 硬件觸發功能 |
—— | |
顯示器模塊(僅適用于 R&S?OSP320) | |
型號 | 描述 |
R&S?OSP-B300M | 適用于 R&S?OSP320 的觸摸屏模塊 |
—— | |
R&S?OSP 衛星(針對所有 OSP 單元進行擴展) | |
型號 | 描述 |
R&S?OSP-B200S2 | 衛星 |
R&S?OSP-B200S2 | 衛星 |
R&S?OSP-B200R | 遠程控制模塊 |
R&S?OSP-B200R | 遠程控制模塊 |
R&S?OSP-B200P | 適用于 R&S?OSP-B200S2 衛星機頂盒的交流電源(光纖鏈路接口所需) |
R&S?OSP-Z200A和-Z200B | 電氣總線電纜，長度5m和10m |
R&S?OSP-Z201A to -Z201E | 光纖鏈路 (FOL)，SC 配接 SC，長度5m～40m |
R&S?OSP-Z203AF to -Z203ZF | 光纖鏈路 (FOL)，SC 配接 FSMA，長度0.5m～40m |
R&S?OSP-Z204AF to -Z204ZF | 光纖鏈路 (FOL)，FSMA 配接 FSMA，長度0.5m～40m |
—— | |
適用于射頻饋通的選件 | |
型號 | 描述 |
R&S?OSP-B011 | 模塊面板，帶 12 × SMA 安裝孔 |
R&S?OSP-B012 | 模塊面板，帶 4 × N 安裝孔 |
R&S?OSP-Z010 | 電纜套件，4 × N(f) – N(f) |
R&S?OSP-Z011 | 電纜套件，4 × N(f) – SMA(f) |
R&S?OSP-Z012 | 電纜套件，4 × SMA(f) – SMA(f) |
—— | |
附件 | |
型號 | 描述 |
R&S?ZZA-KNA21 | 19'機架適配器，2 RU，適用于 R&S?OSP220、R&S?OSP230 |
R&S?ZZA-KNA31 | 19" 機架適配器，3 RU，適用于 R&S?OSP320 |
R&S?SMA-WRENCH | SMA扳手用于裝配射頻電纜，8mm扳手，適用于帶SMA轉1mm連接器(陽性)射頻電纜，具有滾花輪以便手動進行預裝配 |
—— | |
帶機電繼電器的模塊 | |
DC～12.4GHz | |
型號 | 描述 |
R&S?OSP-B106 | 射頻開關模塊(雙模塊寬度)，3 × SPDT (N)，0Hz～12.4GHz；3 × SPDT (BNC)，0Hz～900mHz |
R&S?OSP-B131 | 射頻開關模塊，2 × SPDT (N)，0Hz～12.4GHz |
R&S?OSP-B132 | 射頻開關模塊，6 × SPDT (N)，0Hz～12.4GHz |
R&S?OSP-B133 | 射頻開關模塊，1 × SP6T (N)，0Hz～12.4GHz，非端接 |
R&S?OSP-B136 | 射頻開關模塊，2 × DPDT (N)，0Hz～12.4GHz |
—— | |
DC～18GHz | |
型號 | 描述 |
R&S?OSP-B101 | 射頻開關模塊，6 × 同軸切換繼電器 SPDT (SMA)，0Hz～18GHz |
R&S?OSP-B101L | 射頻開關模塊，6 × SPDT (SMA)，0Hz～18GHz，鎖存 |
R&S?OSP-B102 | 射頻開關模塊，2 × 同軸多位繼電器 SP6T (SMA)，0Hz～18GHz |
R&S?OSP-B102L | 射頻開關模塊，2 × SP6T (SMA)，0Hz～18GHz，鎖存 |
R&S?OSP-B116 | 射頻開關模塊，2 × DPDT (SMA)，0Hz～18GHz |
R&S?OSP-B119 | 射頻開關模塊，1 × SP8T (SMA)，2 × SPDT (SMA)，0Hz～18GHz |
R&S?OSP-B121 | 射頻開關模塊，3 × SPDT (SMA)，0Hz～18GHz，端接 |
R&S?OSP-B122 | 射頻開關模塊，1 × SP6T (SMA)，0Hz～18GHz，端接 |
R&S?OSP-B123 | 射頻開關模塊，6 × SPDT (SMA)，1 × SP6T，0Hz～18GHz，端接 |
R&S?OSP-B124 | 射頻開關模塊，3 × SPDT (SMA)，2 × SP6T，0Hz～18GHz，端接 |
R&S?OSP-B125 | 射頻開關模塊，6 × SPDT (SMA)，3 × SP6T，0Hz～18GHz，端接 |
R&S?OSP-B129 | 射頻開關模塊，1 × SP8T (SMA)，端接；2 × SPDT (SMA)，非端接，0Hz～18GHz |
R&S?OSP-BM61 | 射頻開關模塊，1 × SP6T，1 × SPDT，0Hz～18GHz |
—— | |
DC～26.5GHz | |
型號 | 描述 |
R&S?OSP-B111E | 射頻開關模塊，6 × SPDT (SMA)，DC～26.5GHz，非端接 |
R&S?OSP-B112E | 射頻開關模塊，n × SP6T(SMA，最高26.5GHz)，非端接，n = 1或2 |
R&S?OSP-BM63E | 射頻開關模塊，1 × SP6T，n x SPDT(SMA，最高 26.5GHz)，非端接，訂單號：1528.1625.2n，n = 1～3 |
R&S?OSP-B116E | 射頻開關模塊，2 × DPDT (SMA)，DC～26.5GHz，非端接 |
R&S?OSP-B119E | 射頻開關模塊，1 × SP8T (SMA)，2 × SPDT (SMA)，DC～26.5GHz，非端接 |
R&S?OSP-B121E | 射頻開關模塊，3 × SPDT (SMA)，DC～26.5GHz，端接 |
R&S?OSP-B122E | 射頻開關模塊，1 × SP6T (SMA)，DC～26.5GHz，端接 |
R&S?OSP-B125E | 射頻開關模塊，6 × SPDT (SMA)，3 × SP6T (SMA)，0Hz～26.5GHz，端接 |
R&S?OSP-B129E | 射頻開關模塊，1 × SP8T (SMA)，端接；2 × SPDT (SMA)，非端接，0Hz～26.5GHz |
—— | |
DC～40GHz | |
型號 | 描述 |
R&S?OSP-B111H | 射頻開關模塊，n × SPDT (2.92mm)，非端接，訂單號：1505.4605.4n，n = 3～6 |
R&S?OSP-B112H | 射頻開關模塊，n × SP6T (2.92mm)，非端接，訂單號：1528.1560.4n，n = 1或2 |
R&S?OSP-BM63H | 射頻開關模塊，1 × SP6T，n x SPDT (2.92mm)，非端接，訂單號：1528.1625.4n，n = 1～3 |
R&S?OSP-B116H | 射頻開關模塊，2 × DPDT (2.92mm/K)，0Hz～40GHz |
R&S?OSP-B121H | 射頻開關模塊，3 × SPDT(SMA、2.92mm/K)，0Hz～40GHz，端接 |
R&S?OSP-B122H | 射頻開關模塊，1 × SP6T (K/2.92mm)，0Hz～40GHz，端接 |
R&S?OSP-B125H | 射頻開關模塊，6 × SPDT (2.92mm)，3 × SP6T (2.92mm)，0Hz～40GHz，端接 |
—— | |
DC～50GHz | |
型號 | 描述 |
R&S?OSP-B111U | 射頻開關模塊，n × SPDT (2.4mm)，非端接，n = 3或6 |
R&S?OSP-B111UL | 射頻開關模塊，n × SPDT (2.4mm)，非端接，鎖存，n = 3或6 |
R&S?OSP-B112UL | 射頻開關模塊，1 × SP6T (2.4mm)，0Hz～50GHz，鎖存 |
R&S?OSP-B112U | 射頻開關模塊，n × SP6T (2.4mm)，非端接，n = 1或2 |
R&S?OSP-BM63U | 射頻開關模塊，n × SP6T (2.4mm)，非端接，訂單號：1528.1625.5n，n = 1或3 |
R&S?OSP-B116U | 射頻開關模塊，n × DPDT (2.4mm)，非端接，n = 1或2 |
R&S?OSP-B121U | 射頻開關模塊，n × SPDT (2.4mm)，端接，訂單號：1515.5504.5n，n = 1～3 |
R&S?OSP-B122U | 射頻開關模塊，1× SP6T (2.4mm)，0Hz～50GHz，內部端接 |
—— | |
DC～67GHz | |
型號 | 描述 |
R&S?OSP-B111V | 射頻開關模塊，n × SPDT (1.85mm)，非端接，訂單號：1505.4605.6n，n = 1～6 |
R&S?OSP-B111VL | 射頻開關模塊n × SPDT (1.85mm)，非端接，鎖存，訂單號：1515.5991.1n，n = 3或6 |
R&S?OSP-B121VL | 射頻開關模塊，n × SPDT (1.85mm)，端接，鎖存，訂單號：1528.1654.6n，n = 1～3 |
—— | |
帶固態繼電器(SSR)的模塊 | |
型號 | 描述 |
R&S?OSP-B107 | 射頻開關模塊，6 × SPDT (SMA)，固態繼電器，9kHz～6GHz，反射式 |
R&S?OSP-B127 | 射頻開關模塊，6 × SPDT (SMA)，固態繼電器，9kHz～10GHz，吸收式 |
R&S?OSP-B128 | 射頻開關模塊，n × SP6T (SMA)，固態繼電器，9kHz～10GHz，吸收式 23，訂單號：1505.4734.1n，n = 1～3 |
R&S?OSP-B142 | 射頻開關模塊，3 × DP3T (SMA)，10W固態繼電器，9kHz～8GHz，反射式，SPDT端接，訂單號：1505.7292.1n，n= 1～3 |
—— | |
用于射頻測試系統的特殊控制模塊 | |
型號 | 描述 |
R&S?OSP-PM-I | 無源模塊，用于集成單個R&S?NRP-Zxx功率探頭(通過USB接口)用于集成單個R&S?NRP-Zxx功率探頭(通過USB接口) |
R&S?OSP-B104 | 繼電器驅動模塊，控制四個外部射頻功率繼電器，附加數字輸入/輸出，互鎖 |
R&S?OSP-B114 | EMS 模塊(通過 SPDT 互鎖，數字 I/O)，用于帶 1 × DPDT (N) 的小型系統，數字輸入/輸出，通過 SPDT 互鎖 |
R&S?OSP-B103 | 數字 I/O 模塊，16 × 數字輸入，16 × 數字輸出 |
R&S?OSP-B108 | 復用器模塊，6路、4線復用器6路、4線復用器 |
