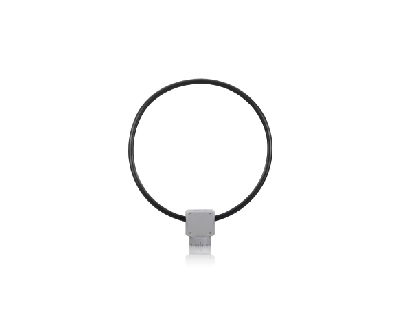

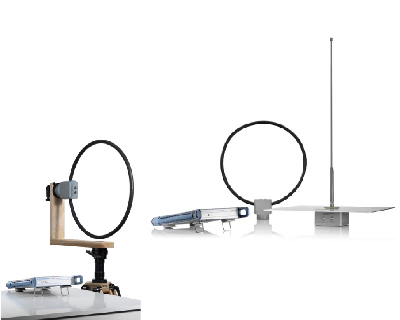

R&S?HFH2-Z2E  有源環形天線

適用于測量磁場強度的寬帶有源環形天線

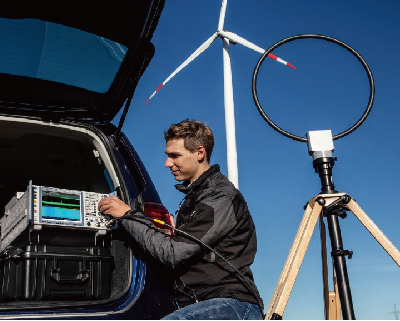

R&S?HFH2-Z2E 有源環形天線用于測量低頻、中頻、高頻范圍內的磁場強度，頻率范圍介于8.3kHz至30MHz。它可用于根據不同標準（即CISPR、MIL、FCC、ANSI、ETSI）進行EMI測量。天線具備幾乎與頻率無關的天線系數和高靈敏度。在強場環境中，可以使用衰減器以減少失真。具有門限電路的集成式射頻檢波器會報告天線過載情況。

主要特點

? 寬頻率范圍8.3kHz～30MHz

? 電壓駐波比VSWR：頻率8.3kHz～20kHz時為< 1.8；頻率> 20kHz～30MHz時為< 1.6

? 近乎恒定的天線系數：

    正常模式下：頻率 8.3kHz～20kHz 時為 20dB (1/m) ± 2dB；

                頻率 >20kHz～30MHz 時為 20dB (1/m) ± 1.5dB

    衰減模式下：頻率 8.3kHz～20kHz 時為 30dB (1/m) ± 2dB

                頻率 >20kHz～30MHz時為30dB (1/m) ± 1.5dB

? 磁場強度：下限：>1.5MHz～30MHz時為<-70dB（μA/m/Hz）（測量值）

       上限：正常模式85dB(μA/m)；衰減模式95dB(μA/m)

? 緊湊設計

特性與優點

寬頻率范圍 —— 只需單個天線即可覆蓋整個頻率范圍

R&S?HFH2-Z2E 有源環形天線用于測量低頻、中頻、高頻范圍內的磁場強度，頻率范圍介于 8.3kHz至30MHz。它可用于根據不同標準（即CISPR、MIL、FCC、ANSI、ETSI）進行EMI 測量。

高靈敏度 —— 可測量場強極低的磁場

R&S?HFH2-Z2E 天線設計精密，并具有一流的靈敏度，能夠測量強度極低的磁場（1.5MHz至30MHz 范圍內支持的最低場強為低于-70dB(μA/m/Hz)，測量值）。

寬動態范圍 —— 可測量具有低場強或高場強的磁場

天線具備寬動態范圍，正常模式下支持的最低磁場強度為低于-70dB(μA/m/Hz)（測量值，1.5MHz至30MHz），最高磁場強度為85 dB(μA/m)（典型值）。在強場環境中，可以使用衰減器以減少失真。

近乎恒定的天線系數 —— 提供精確的測量結果

天線包括連接到有源阻抗變換器的天線環。有源阻抗變換器將天線環的低輸入阻抗匹配到50Ω，因此天線系數在整個頻率范圍內幾乎保持不變，從而在恒定磁場中提供恒定的輸出信號。
