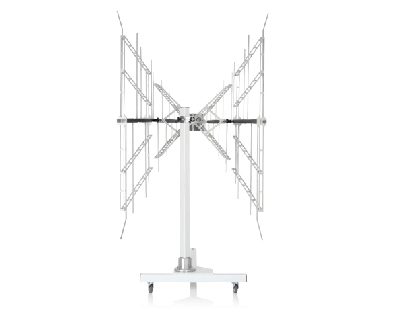

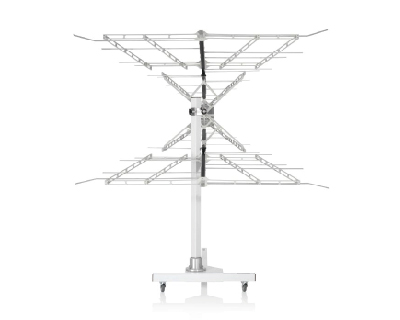

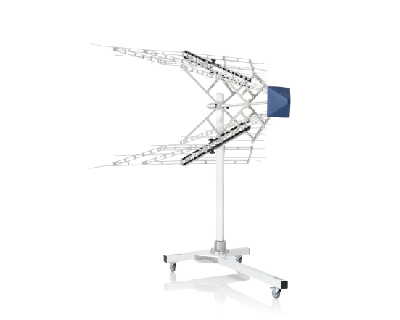

R&S?HL047 高增益對數周期天線

適用于 EMS 測量的對數周期天線

R&S?HL047 高增益對數周期天線兼具出色的寬帶特性和近乎呈旋轉對稱的輻射方向圖，是執行 EMS 抗擾度測試的理想之選。高天線增益意味著與現有系統相比，天線使用更低的放大器功率就可以實現所需的場強。末端輻射器可以拆下，以便減少天線尺寸和重量，確保便于運輸和存儲。不使用末端輻射器時，天線可在 200MHz 以上的頻率范圍內工作。天線體型小巧、頻率范圍寬且輻射器可拆卸，非常適用于測試暗箱。

主要特點

? 頻率范圍：80MHz至6GHz，無后散熱器200MHz至6GHz

? 線性極化

? 電壓駐波比VSWR 典型值 <2

? 最大輸入功率（T=+40℃）：80MHz：1400W CW；1GHz：500W CW；3GHz：300W CW；6GHz：200W CW

? 天線增益，僅需較低的放大器功率

? 在較寬的頻率范圍內無需更換天線

? 得益于優化的輻射方向圖，物體輻射均勻

? 緊湊尺寸

? 天線增益在整個頻率范圍內近于恒定

特性與優點

高天線增益 —— 僅需較低的放大器功率

天線采用專業設計，能夠在整個頻率范圍內保持大致恒定的高增益。僅需更低的放大器功率，天線便可實現 EMS 測量所需的場強。

在80MHz至6GHz 范圍內無需更換天線 —— 提高測量速度

由于不可在整個頻率范圍內更換天線，因此測量時間大大縮短，測量吞吐量顯著提升

輻射方向圖經過優化 —— 實現均勻的物體輻射

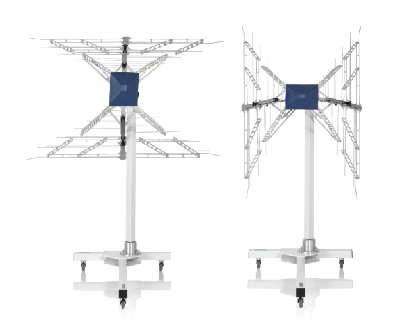

天線經過專門設計，可用于優化后近乎呈旋轉對稱的輻射方向圖，可實現均勻的物體輻射。呈旋轉對稱的輻射方向圖支持更改天線極化，并且對輻射特性幾乎沒有影響

緊湊尺寸 —— 非常適用于測試暗箱

天線體型小巧且輻射器可拆卸，非常適用于測試暗箱。拆下的輻射器可以方便地存儲在 R&S?HL047Z1 可移動推車選件中以便于運輸和存儲
